VSC6000/HS文检仪（英国Foster & Freeman公司）; MZ16立体显微镜（德国Leica公司）; Quanta650扫描电镜（美国FEI公司）、EDS能谱仪（英国牛津仪器集团）。

本文为了进行内置安全线防伪纸张检验分析, 共从市面上及以往案件中收集了31种不同的防伪纸张样本, 其中20种为市面上已有的内置安全线防伪纸张, 范围涵盖各大专业防伪纸生产厂家, 11种为以往假币案件中收缴到的内置安全线防伪纸张, 来源复杂, 可能为犯罪分子自制。经初步分析, 排除无实体安全线的防伪纸张, 共有23种内置安全线防伪纸张。并与近三年来收缴到的内置安全线的假币进行比对。

表层检验：采用显微镜或者文检仪, 使用泛光源、红外光源、侧光光源等多种光源仔细观察防伪安全线与纸张相互间的结合情况, 从而判断其形成方式。

夹层检验：将防伪纸用超纯水浸泡后软化, 从中间分离。采用扫描电子显微镜及牛津能谱仪采集夹层中纸张纤维结合情况, 判断纸张是否通过粘合方式形成。扫描电镜和能谱仪工作参数为：加速电压20 kV, 工作距离10 mm, 束斑大小4.5 nm, 放大倍数800倍。

2.1.1 复合式安全线形态特征

复合式安全线为成纸之后粘合而成, 使用机器在两张纸中间嵌入, 上方纸张有开窗小口, 开窗的长度、宽度和开窗间距各异, 营造出开窗安全线效果。形态特征见图1。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 复合式安全线形态特征（左：紫外光; 右：白光）Fig.1 Morphological characteristics of the composite-type security thread (Left/Right: UV/white light illumination)

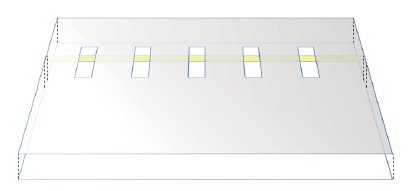

此类防伪纸上层纸张已经预先打好孔, 底层为正常纸张, 在中间夹上安全线之后, 使用胶黏, 然后压缩制成内置安全线的防伪纸张。可在两层纸中观察到片状胶黏痕迹。其示意图如图2所示。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 复合式安全线形成示意图Fig.2 Schematic for composite-type security thread to form

如图3所示, 通过能谱分析发现纸张夹层中片状胶类物质Ca, Mg, Si等元素含量极低, 并非为碳酸钙等填料, 主要含有碳, 氧等元素, 与胶水中常用元素一致。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 复合式安全线纸张夹层显微形态特征Fig.3 Electronic microscope to show the image (Left) and EDS to reveal the contained elements (Right) of composite-type security thread

此类内置安全线防伪纸一般在打印类假币中多有使用。制作简单, 产量较小, 成本较低, 仿真效果一般, 主要用于小型制作假币窝点中。使用此类纸张制作的假币如图4所示。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 假币中复合式安全线形态特征（左：白光; 右：红外光）Fig.4 Morphological features of composite-type security thread of a counterfeit banknote (Left/Right: white/infrared light illumination)

由于此类假币所使用的内置安全线防伪纸的上层开窗纸为小作坊自制, 其开窗的尺寸及间距由打窗机的设置决定, 因此其同一批印制的假币窗口相关形态特征是一致的, 可根据这个特点串并及溯源收缴到的使用内置复合式安全线纸张制造的假币。如图5所示, 此类假币中的可溯源性特征包含窗口尺寸及窗口与窗口之间的间距。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 假币中复合式安全线的可溯源性特征Fig.5 Traceable characteristics of composite-type security thread of a counterfeit banknote

2.1.2 内凹式安全线形态特征

内凹式安全线为安全线在两纸中间, 中有横栅式凹陷显出安全线, 侧光可见安全线显露区域纸张有凹陷痕迹。安全线上覆盖有纤维堆积, 如图6所示。

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 内凹式安全线形态特征（左：紫外光; 右：白光）Fig.6 Morphological features of concave-type security thread (Left/Right: UV/white light illumination)

此类防伪纸为防伪纸生产厂家制造而成。内置安全线在造纸过程中夹入, 安全线夹入后纸浆才成形。其形成示意图如图7。

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 内凹式安全线形成示意图Fig.7 Schematic for concave-type security thread to form

此类内凹式安全线防伪纸成本较高, 仿真效果较好, 通常用于小批量高品质假币的制造, 使用此类纸张制作的假币如图8所示。透光下可见因凹陷导致的透光天窗, 这种透光天窗是判别内凹式安全线的主要依据。

图8

Fig.8

	Figure Option ViewDownloadNew Window
	图8 假币中内凹式安全线形态特征（左：白光; 右：透光）Fig.8 Morphological features of concave-type security thread of a counterfeit banknote (Left/Right: white/transmission light illumination)

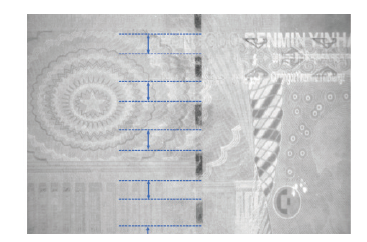

此类假币在收缴后溯源时, 可根据安全线开窗与开窗之间的间距来初步判断归属, 如图9所示。但由于其用纸为正规厂家制造, 即使两种假币的安全线的形态特征相似也不能将其简单地归于同一窝点制造, 可能只是所采购纸张的生产厂家相同, 这点需要特别注意。

图9

Fig.9

	Figure Option ViewDownloadNew Window
	图9 假币中内凹式安全线的可溯源性特征Fig.9 Traceable characteristics of concave-type security thread of a counterfeit banknote

2.1.3 外凸式安全线形态特征

外凸式安全线中安全线在纸张的上方, 有横栅式纸片对安全线固定, 侧光可见横栅式纸片凸起。纸片覆盖于安全线上方, 达到固定安全线的效果。纸片是在抄纸阶段形成, 覆盖时存在纤维堆积现象, 如图10所示。

图10

Fig.10

	Figure Option ViewDownloadNew Window
	图10 外凸式安全线形态特征（左：紫外光; 右：白光）Fig.10 Morphological characteristics of convex-type security thread (Left/Right: UV/white light illumination)

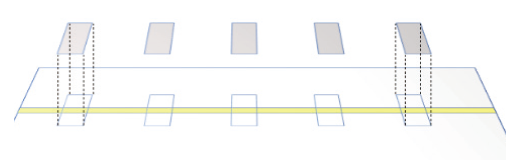

此类防伪纸由防伪纸生产厂家制造。内置安全线也在造纸过程中夹入, 安全线上方纸片是在造纸阶段中加入, 使得此类纸张在安全线处厚度增加, 无透光天窗。其形成示意图如图11。

图11

Fig.11

	Figure Option ViewDownloadNew Window
	图11 外凸式安全线形成示意图Fig.11 Schematic for convex-type security thread to form

由于这种安全线形成方式与真币相近, 所以此类内置安全线防伪纸成本较高, 仿真效果也较好, 主要用于危害性较大的小批量高仿真度打印假币的制造, 使用此类纸张制作的假币如图12所示。透光下可见横栅式阴影。

图12

Fig.12

	Figure Option ViewDownloadNew Window
	图12 假币中外凸式安全线形态特征（左：白光; 右：透光）Fig.12 Morphological features of convex-type security thread of a counterfeit banknote (Left/Right: white/transmission light illumination)

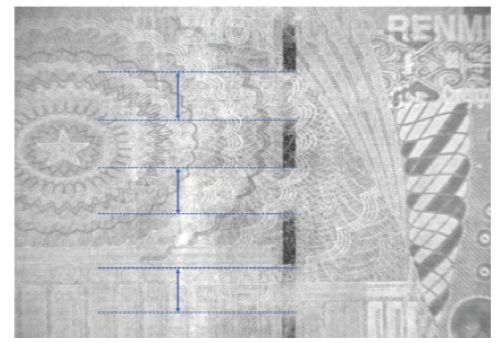

与内凹式安全线相似, 这种外凸式安全线的溯源性特征主要为安全线的间距, 见图13所示。但由于其用纸为正规厂家制造, 不可将同样形态特征的假币简单归类为同一窝点生产, 这点需要特别注意。

图13

Fig.13

	Figure Option ViewDownloadNew Window
	图13 假币中内凹式安全线的可溯源性特征Fig.13 Traceable characteristics of convex-type security thread of a counterfeit banknote

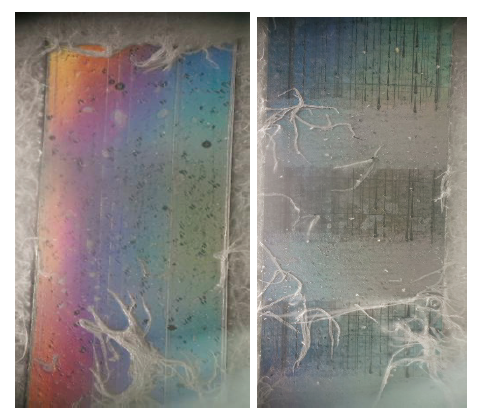

三种内置安全线防伪纸张对于安全线的种类均无特殊的要求。在对假币及内置安全线的防伪纸张进行分析后发现, 安全线按其表面形态特征可分为两类, 这两类在三种防伪纸张中均有出现。由于犯罪分子尚未掌握在安全线上刻印文字的技术, 所以所用安全线均为正规生产厂家制造, 市售安全线上不会刻印数字、金钱标志等字样, 因此目前已经发现的假币票样中, 内置安全线上均无数字、人民币符号等字样。其表面形态特征见图14。一类安全线表面光滑, 无显著性特征, 一类安全线表面有横纹型痕迹, 可以根据安全线表面形态特征对假币进行一定程度的区分。

图14

Fig.14

	Figure Option ViewDownloadNew Window
	图14 安全线表面形态特征（左：光滑型; 右：横纹型）Fig.14 Surface morphological features of security thread (Left/Right: smooth/horizontal line type)
