引用本文
徐曼曼, 杨发震, 李虹, 张文竞, 苏少明, 段正萍. UPLC-MS/MS法同时检测全血中16种除草剂[J].刑事技术, 2021,46(2):127-133
XU Manman, YANG Fazhen, LI Hong, ZHANG Wenjing, SU Shaoming, DUAN Zhengping. Simultaneous UPLC-MS/MS Determination of 16 Herbicides in Whole Blood[J]. Forensic Science and Technology,2021,46(2): 127-133
Doi: 10.16467/j.1008-3650.2021.0036
Permissions
Copyright©2021, 《刑事技术》编辑部
《刑事技术》编辑部
UPLC-MS/MS法同时检测全血中16种除草剂
徐曼曼1, 杨发震2, 李虹3, 张文竞1, 苏少明2, 段正萍1
1.昆明医科大学法医学院,昆明 650500
2.玉溪市公安局刑事科学技术研究所,云南 玉溪 653100
3.毒品分析及禁毒技术公安部重点实验室,昆明 650228

第一作者简介：徐曼曼,女,山东济宁人,硕士研究生,研究方向为法医毒物分析。E-mail: 229308223@qq.com

摘要

目的 建立全血中16种除草剂的超高效液相色谱-串联质谱（UPLC-MS/MS）同时检测方法,为除草剂中毒案事件及其他刑事案件血液中该16种除草剂的检验鉴定提供依据。方法 取200μL的血液,加入800μL乙腈-水（体积比80/20）,进行蛋白沉淀后,采用Acquity BEH C18（2.1mm×100mm,1.7μm）色谱柱,以水（5mmol/L的甲酸铵,0.1%的甲酸）-乙腈为流动相进行梯度洗脱,采用电喷雾离子源（ESI）、多反应监测（MRM）正离子模式对16种化合物进行检测。结果 在1~200ng/mL范围内线性关系良好, R2均大于0.996;基质效应（ME%）为85.2%~104.4%,相对标准偏差（RSD%）为0.72%~4.84%;仪器检出限（IDLs）为0.2~2ng/mL（信噪比S/N≥3）,方法检出限（MDLs）为0.5~3ng/mL(信噪比S/N≥3）,最低定量限（LOQs）为1~7ng/mL（信噪比S/N≥10 ）。结论 本实验建立的全血中16种除草剂同时检验方法,前处理简便快捷、回收率高、精密度好、方法检出限低,可作为该16种除草剂中（投）毒案件的检验方法。

关键词: 法医毒物分析; 除草剂; 全血; 超高效液相色谱-串联质谱
中图分类号:DF795.1 文献标志码:A 文章编号:1008-3650(2021)02-0127-07
Simultaneous UPLC-MS/MS Determination of 16 Herbicides in Whole Blood
XU Manman1, YANG Fazhen2, LI Hong3, ZHANG Wenjing1, SU Shaoming2, DUAN Zhengping1
1. Institute of Forensic Medicine, Kunming Medical University, Kunming 650500, China
2. Institute of Criminal Science and Technology, Yuxi Public Security Bureau, Yuxi 653100, Yunnan, China
3. Ministry of Public Security’s Key Laboratory of Narcotics Assay and Control Technology, Kunming 650228, China
Abstract

Objective To establish a method for simultaneous determination of 16 herbicides in whole blood through UPLC-MS/MS so as to provide reference for identification of the herbicidal poisoning and relevant cases.Methods 200 μL sampling blood, spiked of 16 selected herbicides, was added with 800 μL solution of acetonitrile-water (80/20, V/V) to have the protein precipitated. Through the Acquity UPLC BEH C18 (100×2.1mm, 1.8μm) column being flowed with 0.1% formic acid water (5mmol/L ammonium formate) - acetonitrile as the mobile phase, the treated blood was undergone into the UPLC-MS/MS detection that was carried out under the electrospray positive ionization (ESI+) and MRM mode, having the 16 selected herbicides analyzed.Results The 16 herbicides showed good linear relationship in the range of 1-200 ng/mL, with the coefficients of determination being R2>0.996, matrix effects (ME%) 85.2%-104.4%, and the relative standard deviations (RSD%) 0.72%-4.84%. The method revealed its instrument detection limits (IDLs) 0.2-2ng/mL (S/N≥3), detection limits (MDLs) 0.5-3ng/mL (S/N≥3), and limits of quantification (LOQs) 1-7ng/mL (S/N≥10).Conclusions Such one simultaneous method established here for determination of 16 herbicides in whole blood is simple and efficient, demonstrating high recovery, high precision and low detection limit, capable of determination of the 16 herbicides and similar poisoning cases.

Key words: forensic toxicological analysis; herbicide; whole blood; UPLC-MS/MS

除草剂又称除莠剂, 指使杂草彻底或者有选择地发生枯死的药剂, 可有效防除一年生禾本科杂草、阔叶杂草, 某些多年生恶性杂草及清除池塘中的水草和有害藻类[1], 对促进农业发展和提高粮食作物产量发挥重要作用。然而, 随着近些年除草剂的大量使用, 农药残留对于生态环境、食品安全以及人类健康的影响引起国内外广泛关注。目前, 对于除草剂的检测方法主要有气相色谱法（GC）[2, 3, 4]、气相色谱-串联质谱法(GC-MS)[5, 6, 7, 8]、高效液相色谱法（HPLC）[9, 10]、超高效液相色谱-串联质谱法(UPLC-MS/MS)[11, 12, 13, 14]、毛细管电泳技术[15, 16]等, 检测多集中在农产品如大米、玉米、大豆、蔬菜[2, 3, 4, 11, 17], 水产品如鲤鱼、虾[13], 以及烟草[9], 土壤[6], 水[10, 12]等基质中除草剂的残留情况。在人类生物样品中除草剂的检测方面, 有Ariffin 等[18]利用LC/MS/MS法对全血基质中敌草快、百草枯、燕麦枯三种除草剂进行同时检验, 王国强等[7]使用固相萃取-硅烷化-气质联用检验尿液中的莠去津, 而通过LC-MS/MS法同时检测血液中多种除草剂的检验方法, 目前报道不多。

本实验建立的全血中16种除草剂的UPLC-MS/MS同时检测方法, 其前处理操作简便快捷, 样品量消耗少, 可作为司法案件全血中该16种除草剂的检测方法及依据。

1 实验部分
1.1 仪器、试剂与材料

Waters Acquity超高效液相色谱和Waters Xevo® TQ-S Micro三重四级杆串联质谱仪（美国Waters公司）, PURELAB Flex纯水系统（英国ELGA公司）, XW-80A涡旋混合仪（海门市其林贝尔仪器制造有限公司), H/T18MM台式高速离心机（湖南赫西仪器装备有限公司）, KQ-250DE数控超声波清洗器（昆山市超声仪器有限公司）, 分析天平（METTLER TOLEDO）, 0.22 μ m微孔滤膜（天津市津腾设备有限公司）。

禾草丹、特丁净、莠灭净、丙草胺、异丙甲草胺甲醇标准物质溶液, 乙草胺、阿特拉津、灭草隆、敌草隆丙酮标准物质溶液, 氰草津乙腈标准物质溶液（纯度：100 μ g/mL, 均购自农业部环境保护科研检测所）; 西草净标准品（纯度：99.20%, 购自北京北纳创联生物技术研究院）; 扑草净甲醇标准物质溶液（纯度99.90%, 购自美国Bellefonte.PA公司）; 敌草净乙腈标准物质溶液（纯度100 ng/μ L, 购自德国Augsburg公司）; 杀草净、枯莠隆、除草定标准品（纯度分别为：98.5%、99.0%、99.0%, 均购自德国Augsburg公司）; 甲醇和乙腈（HPLC级, 购自美国Fisher公司）; 甲酸铵（高纯, 购自天津市光复精密化工研究所）; 甲酸（色谱纯, 购自天津市光复精密化工研究所）。

新鲜血液由玉溪市供血站提供。

1.2 实验方法

1.2.1 混合标准溶液的配制

分别称取杀草净、枯莠隆、除草定、西草净标准品10.15、10.10、10.10、10.08 mg置于棕色样品瓶中, 溶解于10 mL甲醇中, 得到浓度为1 mg/mL的单标储备液; 将16种除草剂单标储备液分别稀释并配制成1 μ g/mL、100 ng/mL的混合标准储备液, 冷冻保存。

1.2.2 样品前处理

取200 μ L血液, 加入800 μ L乙腈-水（80/20）于15 mL塑料离心管中, 涡旋混匀30 s, 超声10 min, 离心（5 min, 12 000 r/min）, 取上清液, 过0.22 μ m膜后, 供UPLC-MS/MS分析。

1.2.3 仪器条件

色谱柱：Waters Acquity UPLC® BEH C18 柱（2.1 mm× 100 mm, 1.7 μ m）, 柱温：35 ℃, 样品室温：5 ℃。

流动相条件及梯度：A相为0.1%甲酸（5 mmol/L甲酸铵）水溶液, B相为乙腈, 流速为0.40 mL/min。梯度洗脱程序见表1。进样量为5 μ L。

表1 流动相梯度洗脱条件 Table 1 Gradient elution conditions of mobile phase

质谱条件：电喷雾离子源正离子（ESI+）及多反应监测模式, 毛细管电压：3.5 kV, 离子源温度：150℃, 脱溶剂气温度：600℃, 脱溶剂气流速：1 000 L/h, 锥孔气流速：150 L/h, 碰撞气：氩气, 流速：0.14 mL/min。

系统操作采用数据处理软件MassLynxTM V4.1 SCN 919及TargetLynx V4.1 SCN 919软件 (Waters)。16种除草剂的保留时间、离子对、锥孔电压、碰撞能见表2。

表2 16种除草剂的检测参数 Table 2 MRM transitions, cone voltages, collision energies (Coll) and retention times (RT) of 16 herbicides
2 结果与讨论
2.1 前处理条件选择

本实验分别考察不同比例的乙腈水与甲醇水直接沉淀蛋白的前处理方法, 乙腈组的比例为40%乙腈水、60%乙腈水、80%乙腈水、100%乙腈; 甲醇组的比例为40%甲醇水、60%甲醇水、80%甲醇水、100%甲醇。

在空白血中添加混合标准溶液, 配制成20、80、150 ng/mL的加标样品, 分别取200 μ L不同浓度的加标样品, 加入800 μ L的上述不同比例的乙腈和甲醇, 按照1.2.2节进行处理, 平行3次进样。

结果表明相同比例的乙腈组和甲醇组, 乙腈的提取效果更好, 回收率更高; 乙腈组中100%乙腈在20 ng/mL时提取效果比80%乙腈稍好; 在80、150 ng/mL时, 80%乙腈提取效果更佳, 乙腈比例越低提取效果越差。

实验中发现使用100%乙腈作为提取溶剂进行样品处理时样品不能完全分散, 最终选择80%乙腈作为前处理提取溶剂, 其回收率74%~127%, 相对标准偏差（RSD）在1.1%~4.3%之间。16种除草剂分别在乙腈与甲醇（80%、100%）中的回收率见表3。

表3 16种除草剂在乙腈与甲醇中的回收率对比 (n=3) Table 3 Comparison of recoveries of 16 herbicides extracted with acetonitrile and/or methanol (n=3)
2.2 液相条件选择

为了能使色谱分离和色谱峰形达最佳效果, 本实验考察了甲醇-水, 乙腈-水, 0.1%甲酸（5 mmol/L甲酸铵）水-乙腈, 水（0.025%乙酸, 10 mmol/L乙酸铵）- 甲醇(0.025%乙酸, 10 mmol/L乙酸铵)为流动相的分离情况, 发现用0.1%甲酸（5 mmol/L甲酸铵）水-乙晴的流动相能较好改善大部分除草剂的分离效果和峰形, 因此选择此流动相为液相条件。因部分三嗪类除草剂性质和结构相近, 采用上述条件不能完全分离, 但由于质谱的离子扫描模式（MRM）, 避免待测物之间的相互干扰, 因此并不影响准确定量和定性分析。16种除草剂的总TIC色谱图见图1。

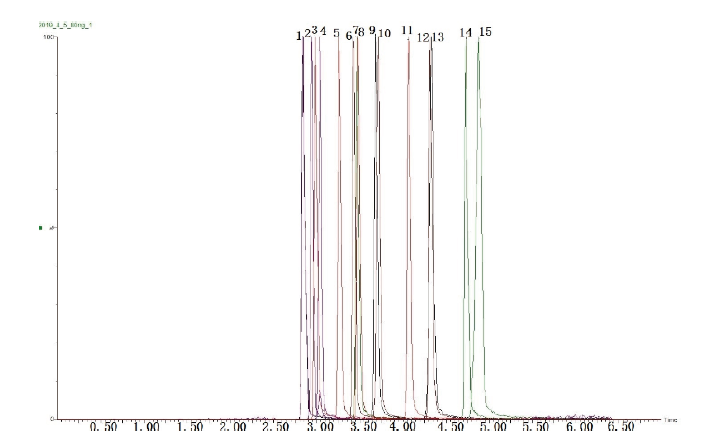

图1 16种除草剂的TIC色谱图
1.西草净、敌草净（2.84min）; 2.除草定（2.94min）; 3.灭草隆（2.99min）; 4.氰草津（3.04min）; 5.莠灭净（3.26min）; 6.阿特拉津（3.43min）; 7.敌草隆（3.46min）; 8.枯莠隆（3.48min）; 9.扑草净（3.68min）; 10.特丁净（3.72min）; 11.杀草净（4.06min）; 12.异丙甲草胺（4.31min）; 13.乙草胺（4.33min）; 14.禾草丹（4.72min）; 15.丙草胺（4.87min）Fig.1 TIC chromatograms of 16 standard reference substances

2.3 方法的线性方程、基质效应、检测限、定量限

分别配制1、2、5、10、20、50、80、100、150、200 ng/mL空白基质加标溶液, 获得16种除草剂的工作曲线。结果表明16种除草剂在1~200 ng/mL范围内呈良好的线性关系, R2均大于0.996, 满足定量分析的要求。16种除草剂回归方程、R2见表4。取空白新鲜血液按照1.2.2节进行处理, 获得空白基质提取液, 配制低、中、高（20、80、150 ng/mL）三个水平的基质加标样品, 三次平行测定, 基质效应（ME）为85.2%~104.4%, 相对标准偏差（RSD）为0.72%~4.84%, 表明基质对化合物无影响; 取空白基质提取液进行标样添加, 进行仪器检出限（IDLs）测定, 取空白血进行标样添加前处理, 进行方法检出限和最低定量限测定; 结果仪器检出限为0.2~2 ng/mL（信噪比S/N≥ 3）, 方法检出限为0.5~3 ng/mL（信噪比S/N≥ 3）, 最低定量限为1~7 ng/mL（信噪比S/N≥ 10）。16种除草剂基质效应、检出限、定量限见表4。16种除草剂的MRM色谱图见图2。

表4 16种除草剂的回归方程、R2、基质效应、仪器检出限（IDLs）、方法检出限（MDLs）、定量限（LOQs） Table 4 Regression equation, R2, matrix effect (ME%, n=3), instrument detection limits (IDLs), method detection limits (MDLs) and limits of quantification (LOQs) of 16 herbicides

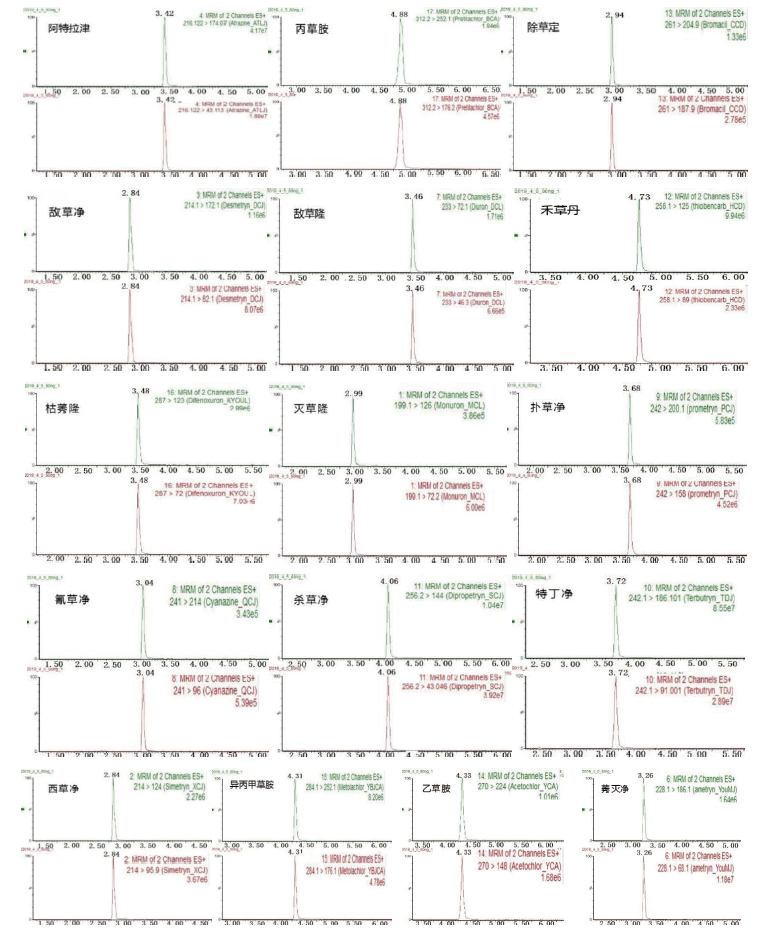

图2 16种除草剂的MRM色谱图Fig.2 MRM chromatograms of 16 standard reference substances

2.4 方法的日内、日间精密度

取空白基质提取液, 配制低、中、高（20、80、150 ng/mL）三个水平的基质加标样品, 平行6次进样, 连续三天, 进行日内、日间稳定性及精密度测试。第二天浓度分别为17.9~26.4 ng/mL、76.7~91.8 ng/mL、144.4~157.3 ng/mL, 相对标准偏差（RSD）为0.9%~3.2%、0.9%~3.4%、0.3%~3.8%; 第三天为18.6~22.1 ng/mL、73.9~89.2 ng/mL、142.4~159ng/mL, 相对标准偏差（RSD）为0.9%~7.5%、1.5%~3.7%、0.8%~2.3%; 结果表明目标化合物在全血基质中稳定性良好。结果见表5。

表5 16种除草剂在全血中的日内、日间精密度(n=6) Table 5 Intra- and inter-day precisions of 16 herbicides (n=6)
3 结论

本实验建立了能对全血中16种除草剂同时快速分析的超高效液相色谱-串联质谱分析方法, 采用乙腈-水（体积比80/20）直接沉淀蛋白的样品优化前处理技术, 方法简便快捷、回收率高、精密度好、方法检出限低, 可作为该16种除草剂中（投）毒案件的检验方法。

参考文献
[1] 王艳君. 农产品中除草剂残留检测的研究进展[J]. 福建水产, 2014, 36(4): 323-330.
(WANG Yanjun. Advances on detection technology of chemical herbicides residues in farm products[J]. Journal of Fujian Fishe-ries, 2014, 36(4): 323-330. ) [本文引用:1]
[2] 张森, 时超, 张瑞刚, 等. 气相色谱质谱法快速测定谷物中敌草快含量的优化及其不确定度评定[J]. 食品安全质量检测学报, 2019, 10(8): 2397-2403.
(ZHANG Sen, SHI Chao, ZHANG Ruigang, et al. Optimization for rapid determination of diquat in cereals by gas chromatography-mass spectrometry and uncertainty evaluation of the determination of diquat[J]. Journal of Food Safety and Quality, 2019, 10(8): 2397-2403. ) [本文引用:2]
[3] 任芳秀, 申书昌. 膜固相微萃取-气相色谱测定大豆中3种草胺类农药的残留[J]. 高师理科学刊, 2018, 38(7): 42-46.
(REN Fangxiu, SHEN Shuchang. Determination of the residues of three oxalamine pesticides in soybean by membrane solid phase microextraction-gas chromatography[J]. Journal of Science of Teachers’ College and University, 2018, 38(7): 42-46. ) [本文引用:2]
[4] 姚杰, 刘传德, 周先学, 等. 基于气相色谱-氮磷检测法同时检测玉米中莠去津、乙草胺和丁草胺的残留量[J]. 中国农学通报, 2018, 34(9): 127-130. )
(YAO Jie, LIU Chuand e, ZHOU Xianxue, et al. Determination of atrazine, acetochlor and butachlor residues in maize by GC-FTD[J]. Chinese Agricultural Science Bulletin, 2018, 34(9): 127-130. ) [本文引用:2]
[5] 蒲建宇, 连玉晶, 王明辉, 等. 固相萃取-气相色谱-质谱联用法检测啤酒中酰胺类除草剂及其中间体物质[J]. 食品安全质量检测学报, 2018, 9(6): 1369-1376.
(PU Jianyu, LIAN Yujing, WANG Minghui, et al. Simultaneous detection of amide herbicides and their intermediates in beer by solid-phase extraction coupled with gas chromatography-mass spectrometry[J]. Journal of Food Safety and Quality, 2018, 9(6): 1369-1376. ) [本文引用:1]
[6] 吴昊, 贺小敏, 李爱民, 等. ASE-GC/MS同时测定土壤中8种酰胺类除草剂[J]. 环境科学与技术, 2018, 41(2): 122-127.
(WU Hao, HE Xiaomin, LI Aimin, et al. Determination of eight amide herbicides in soil by accelerated solvent extraction-gas chromatograph-mass spectrometry[J]. Environmental Science & Technology, 2018, 41(2): 122-127. ) [本文引用:2]
[7] 王国强, 朱昱, 齐宝坤, 等. 固相萃取-硅烷化-气质联用分析尿中莠去津及其去烃基代谢物[J]. 分析化学, 2009, 37(3): 441-444.
(WANG Guoqiang, ZHU Yu, QI Baokun, et al. Solid phase extraction-silyl derivation-gas chromatography-mass spectro-metry for the analysis of atrazine and its N-desalkalated metabolites in urine[J]. Chinese Journal of Analytical Chemistry, 2009, 37(3): 441-444. ) [本文引用:2]
[8] 杨艾岷, 孙祥太, 孙涛. 食用油中酰胺类除草剂乙草胺的快速提取与检验方法研究[J]. 刑事技术, 2017, 42(3): 209-211.
(YANG Aimin, SUN Xiangtai, SUN Tao. Rapid extraction and detection of acetochlor poisoned into edible qil[J]. Forensic Science and Technology, 2017, 42(3): 209-211. ) [本文引用:1]
[9] 郑亚丽, 顾丽莉, 师君丽, 等. 分子印迹固相萃取-高效液相色谱法同时检测烟叶中磺酰脲类农药残留[J]. 色谱, 2018, 36(7): 659-664.
(ZHENG Yali, GU Lili, SHI Junli, et al. Determination of sulfonylurea herbicide residues in tobacco leaves by molecularly imprinted-solid phase extraction- high performance liquid chromatography[J]. Chinese Journal of Chromatography, 2018, 36(7): 659-664. ) [本文引用:2]
[10] 李雪, 王凡, 郑永欣, 等. 固相萃取-高效液相色谱法测定环境水样中痕量三嗪类除草剂[J]. 福建分析测试, 2018, 27(3): 38-42.
(LI Xue, WANG Fan, ZHENG Yongxin, et al. Determination of trace triazine herbicides in environmental water samples by high performance liquid chromatography with solid phase extraction[J]. Fujian Analysis & Testing, 2018, 27(3): 38-42. ) [本文引用:2]
[11] 张建莹, 靳保辉, 吴卫东, 等. 超高效液相色谱-串联质谱法测定菠菜、苹果及大豆中二硝基苯胺类除草剂残留量[J]. 质谱学报, 2018, 39(1): 69-75.
(ZHANG Jianying, JIN Baohui, WU Weidong, et al. Simultaneous determination of dinitroaniline herbicides in spinach, apple and soybean by UPLC-MS/MS[J]. Journal of Chinese Mass Spectrometry Society, 2018, 39(1): 69-75. ) [本文引用:2]
[12] 金晶, 顾海东, 高仕谦, 等. 超高效液相色谱-串联质谱法测定水中4种苯脲类除草剂的含量[J]. 理化检验(化学分册), 2018, 54(1): 77-81.
(JIN Jing, GU Haidong, GAO Shiqian, et al. UHPLC-MS/MS determination of 4 pheulurea herbicides in water[J]. Physical Testing and Chemical Analysis (Part B: Chemical Analysis), 2018, 54(1): 77-81. ) [本文引用:2]
[13] 刘慧慧, 张华威, 魏潇, 等. 超高效液相色谱-串联质谱法测定水产品中13种磺酰脲类除草剂残留量[J]. 分析化学, 2018, 46(3): 386-392.
(LIU Huihui, ZHANG Huawei, WEI Xiao, et al. Determination of 13 kinds of sulfonylurea herbicides residues in aquatic products by ultra performance liquid chromatography-tand em mass spectrometry[J]. Chinese Journal of Analytical Chemistry, 2018, 46(3): 386-392. ) [本文引用:2]
[14] 陈学国, 李伟亮, 朱昱, 等. 液相色谱-电喷雾离子阱质谱联用测定水中14种除草剂[J]. 刑事技术, 2013(3): 33-35.
(CHEN Xueguo, LI Weiliang, ZHU Yu, et al. Determination of 14 composite herbicides in water by liquid chromatography-mass spectrometry[J]. Forensic Science and Technology, 2013(3): 33-35. ) [本文引用:1]
[15] 聂鲲. LC-MS/MS测定大米中噻虫嗪农药残留[J]. 食品研究与开发, 2016, 37(6): 166-168.
(NIE Kun. Determination of thiamethoxam in rice by LC-MS/MS[J]. Food Research and Development, 2016, 37(6): 166-168. ) [本文引用:1]
[16] 张庆庆, 孟品佳, 王燕燕, 等. 毛细管区带电泳场放大进样检测自来水中季铵盐类除草剂[J]. 刑事技术, 2016, 41(4): 265-269.
(ZHANG Qingqing, MENG Pinjia, WANG Yanyan, et al. Analysis of quaternary ammonium herbicides in tap water by fieldamplified sample stacking of capillary zone electrophoresis[J]. Forensic Science and Technology, 2016, 41(4): 265-269. ) [本文引用:1]
[17] 阳仲斌, 晏姣, 戴清香, 等. 毛细管电泳技术检测有机杂环类除草剂方法的研究[J]. 中国农学通报, 2018, 34(2): 79-83.
(YANG Zhongbin, YAN Jiao, DAI Qingxiang, et al. Detection methods of organic heterocyclic herbicides by capillary electrophoresis technology[J]. Chinese Agricultural Science Bulletin, 2018, 34(2): 79-83. ) [本文引用:]
[18] ARIFFIN M, ANDERSON R. LC/MS/MS analysis of quaternary ammonium drugs and herbicides in whole blood[J]. Journal of Chromatography B, 2006, 842(2): 91-97. [本文引用:]
