二硫化钼微粒粉末（44、6.5、4.5、2.0 μ m, 南京埃普瑞纳米材料有限公司）; 十二烷基硫酸钠（SDS, C₁₂H₂₅NaSO₄）、十二烷基苯磺酸钠（SDBS, C₁₈H₂₉NaO₃S）、AEO/APEO、乳化剂OP-10、吐温-20、氯化胆碱、蒸馏水（上海国药集团有限公司）; 碳素墨水（天津市鸵鸟墨水有限公司）; PL-203电子天平（梅特勒-托利多仪器有限公司）; SH-4型双显加热磁力搅拌器（上海精凿科技有限公司）; Nikon60数码相机; 烧杯、量筒、玻璃棒、药匙、瓷盘、喷瓶、各类胶带（封箱胶带、红色电工胶带、黑色电工胶带、双面胶、海绵双面胶）等。

以油汗混合手印为实验样本, 随机选取10名志愿者（男性6名, 女性4名）, 无需洗净双手, 每人分别在每种客体（封箱胶带、红色电工胶带、黑色电工胶带、双面胶、海绵双面胶）上连续捺印40枚手印, 在2.1实验中, 同等实验条件下每种客体获得50枚新鲜手印, 在2.2实验中, 同等实验条件下每种客体获得25枚新鲜手印, 共获2000枚手印样本。

量取50 mL蒸馏水（50 ℃）, 分别加入0.4 g表面活性剂和0.4 g氯化胆碱, 充分搅拌溶解后, 再加入3~5 g二硫化钼, 设定磁力搅拌转数为500 r/min, 搅拌均匀后冷却至室温装瓶。

1.4.1 浸显手印

将配制好的二硫化钼微粒悬浮液倒入瓷盘中搅拌均匀, 将检材放入溶液中, 时间1~2 min, 若显现效果不好, 浸泡时间可以适当延长, 直至显出手印为止。取出检材, 用水轻轻漂洗显现完毕的手印, 用吹风机吹干或自然晾干后, 拍照固定。

1.4.2 喷显手印

先将二硫化钼微粒悬浮液摇匀, 使颗粒分散均匀, 倒入喷瓶中, 然后在客体表面遗有手印部位喷洒, 使喷出的溶液呈雾状。然后适当调整客体倾斜度, 使溶液在流动的过程中显现手印, 用吹风机吹干或自然晾干后, 拍照固定。

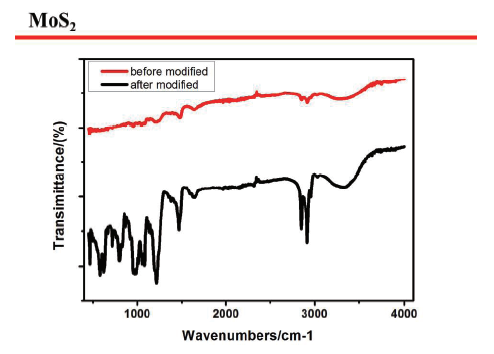

本实验是利用表面活性剂在水中与二硫化钼结合, 使二硫化钼与表面活性剂带上相同电荷, 由于相同电荷间的斥力, 二硫化钼颗粒趋于分散, 减少二硫化钼颗粒在水环境下的团聚, 同时吸附有表面活性离子的二硫化钼颗粒通过表面活性剂亲油基与手印遗留物质中油脂分子的憎水吸附作用或分子间的范德华力, 吸附在手印纹线上, 从而将潜在手印显现出来。根据表面活性剂自身的性质, 选用五种常见表面活性剂作为研究对象, 将实验分成a~f组, 其中阴离子型表面活性剂：十二烷基硫酸钠（b组）、十二烷基苯磺酸钠（c组）; 非离子型表面活性剂：AEO/APEO（d组）、OP-10乳化剂（e组）、吐温-20^[7]（f组）。通过查阅文献和大量的预实验摸索, 确定基础配方为：0.4 g表面活性剂 + 0.4 g氯化胆碱 + 50 mL蒸馏水 + 10%二硫化钼（4.5 μ m）, 为了有效区分不同表面活性剂对悬浮液显现胶带粘面手印效果的影响, a组选用碳素墨水显现法用于对比, 进一步探究不同表面活性剂对于二硫化钼微粒悬浮液显现效果的影响, 挑选出最佳表面活性剂, 显现效果见图1、实验结果见表1。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 a组（左）和b组（右）在五种胶带粘面上新鲜汗潜指纹的显现效果Fig.1 Development of fresh sweaty fingerprints on adhesive side of five different gummed tapes (a: left, b: right)

表1

Table 1

表1(Table 1)

表1 不同表面活性剂的二硫化钼微粒悬浮液的显现结果 Table 1 Effect of different-surfactant modified molybdenum disulfide particles on fingerprint development 客体类别 显现效果 a组 b组 c组 d组 e组 f组 封箱胶带 +++ 47 46 35 40 10 7 ++ 3 4 10 6 13 17 + 0 0 3 3 17 3 - 0 0 2 1 10 23 红色电工胶带 +++ 30 43 4 3 3 3 ++ 10 5 9 9 5 6 + 7 1 11 19 10 11 - 3 1 26 19 32 30 黑色电工胶带 +++ 2 35 0 0 0 0 ++ 14 7 3 5 2 2 + 10 4 10 7 1 1 - 24 4 37 38 47 47 双面胶 +++ 47 46 43 29 8 9 ++ 2 4 3 12 12 9 + 1 0 3 6 3 13 - 0 0 1 3 27 19 海绵双面胶 +++ 44 47 35 35 5 3 ++ 6 2 10 10 17 13 + 0 1 3 2 13 5 - 0 0 2 3 15 29 注：“ +++” 表示纹线很清晰连贯, 且鉴定价值高。“ ++” 表示较清晰连贯, 具有鉴定价值。“ +” 表示纹线比较模糊、连贯性差, 清晰度低, 鉴定困难。“ -” 表示纹线非常模糊, 无法鉴定。表2同

表1 不同表面活性剂的二硫化钼微粒悬浮液的显现结果 Table 1 Effect of different-surfactant modified molybdenum disulfide particles on fingerprint development

从结果中可知, 不同实验条件下的显现效果存在着较大差异。从总体上看, 加入十二烷基硫酸钠的二硫化钼微粒悬浮液在颗粒分散性上更为良好, 手印显现的效果更好。比较a、b两组实验条件下不同客体上的实验结果, 对于封箱胶带、双面胶带、海绵双面胶带粘面上的手印, 两组显现效果不相上下, 90%以上纹线清晰连贯, 能够反映出足够的细节特征, 具有较高鉴定价值。碳素墨水显现红色电工胶带粘面手印时, 有60%的样本纹线清晰连贯, 与背景反差明显, 细节特征较好反映, 而在黑色电工胶带上仅有4%可达此标准。在b组实验条件下, 有96%的红色电工胶带样本有鉴定价值, 其中86%的样本纹线连贯清晰, 有极高的鉴定价值, 84%的黑色电工胶带样本有鉴定价值, 其中70%纹线清晰连贯, 能够反映出足够的细节特征, 易于鉴定。以十二烷基苯磺酸钠、AEO/APEO作为表面活性剂配制的二硫化钼悬浮液, 在封箱胶带、双面胶、海绵双面胶等浅色胶带粘面显现手印时, 效果与十二烷基硫酸钠相差不大, 但是用于显现深色电工胶带样本时, 由于二硫化钼颗粒吸附在背景和小犁沟上, 纹线与背景反差极低, 鉴定条件极低, 显现后可用于鉴定的样本数红色电工胶带有25%左右, 黑色电工胶带不及10%, OP-10、吐温-20则是整体显现效果不好, 各类胶带粘面可用于鉴定的样本数均在50%以下, 其中显现出的黑色电工胶带上的汗潜手印, 可用于鉴定的数量几乎为0。

根据上述实验筛选出十二烷基硫酸钠配制的二硫化钼微粒悬浮液显现效果最佳, 再分别选用44 μ m（A组）、6.5 μ m（B组）、4.5 μ m（C组）、2.0 μ m（D组）二硫化钼粉末配制四种二硫化钼微粒悬浮液, 然后对封箱胶带、双面胶、电工胶带、海绵双面胶粘面上遗留的手印进行显现实验, 实验结果见表2; 分别选用44 μ m（A组）、4.5 μ m（C组）二硫化钼粉末、十二烷基硫酸钠作为表面活性剂配制的10%二硫化钼微粒悬浮液, 在封箱胶带、红色电工胶带、黑色电工胶带、双面胶、海绵双面胶上显现汗潜手印的效果对比见图2。

表2

Table 2

表2(Table 2)

表2 不同粒度二硫化钼微粒悬浮液显现结果 Table 2 Effect of size-different molybdenum disulfide particulate suspension on fingerprint development 粒度 /μ m 封箱 胶带 红色电 工胶带 黑色电 工胶带 双面胶 海绵双 面胶 44 +++ ++ ++ ++ + 6.5 +++ + + ++ + 4.5 +++ +++ ++ +++ ++ 2.0 +++ + + + ++

表2 不同粒度二硫化钼微粒悬浮液显现结果 Table 2 Effect of size-different molybdenum disulfide particulate suspension on fingerprint development

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 A（左）、C（右）两组不同粒度的二硫化钼微粒悬浮液的显现效果Fig.2 Fingerprint development by two size-different molybdenum disulfide particulate suspensions (A: left, C: right)

实验结果反映出粒度对于胶带粘面汗潜手印显现的结果有较大影响, 在海绵双面胶上显现时, 44 μ m的二硫化钼粉末配制出的悬浮液显现出的手印纹线过淡, 二硫化钼微粒的吸附性较差, 在用水漂洗的过程中很容易将吸附在手印表面的微粒冲离, 4.5 μ m的小微粒吸附性则较好, 显现出纹线更为清晰, 反差明显, 且背景染色少。在粘性较低的电工胶带（红色、黑色）粘面上, 44 μ m二硫化钼配制出的悬浮液显现出的手印, 乳突纹线与小犁沟之间存在大量杂质, 纹线密集处几乎连成一片, 相比较之下, 4.5 μ m的二硫化钼颗粒配制出的悬浮液显现出的手印则纹线连续、清晰、乳突纹线与小犁沟分明, 细节特征反应较为完全, 具有较高的鉴定价值。而对于双面胶带和封箱胶带粘面的汗潜手印显现效果来说, 整体上虽差别较小, 但就细节来说, 4.5 μ m颗粒配制出的悬浮液显现所得到的手印纹线更为流畅、洁净。
