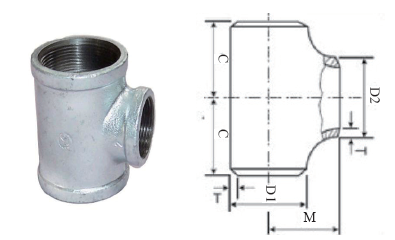

等径正三通镀锌铸铁水暖管件, 直径5.7 cm, 厚度1.0 cm, 重765 g, 见图1（D1=5.7 cm, D2=5.7 cm, C=4.7 cm, M=5.0 cm）。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 水暖管件及其规格尺寸Fig.1 Plumbing fitting and its dimension

1.2.1 样本制作

在水暖管件封盖上钻孔, 内填充不同质量（设置50、100、200 g三组）的乳化炸药（密度1.25 g/cm³）, 插入导爆管雷管, 然后将其置于直径与高均为2 m的钢桶内, 采用砂箱静爆法, 即在钢桶内用阻燃纸围成两个同心圆柱(内圆柱直径20 cm, 外圆柱直径40 cm, 高50 cm), 用沙子填充内部空隙, 水暖管件放置在沙层上, 将导爆管引出钢桶并密封, 起爆乳化炸药。

1.2.2 实验样本数据采集

完成每次爆炸后, 打开钢桶, 用筛子筛选出爆炸后的水暖管件破片, 分组收集破片, 逐一称量每一破片质量。

1.2.3 破片数据分组统计

对收集到的实验样本进行质量称重, 分别将破片质量录入并分组统计, 本实验分组说明：0~2.000 g之间的质量等级等分成10个小区间, 每个小区间长度为0.200 g; 2.001~9.000 g之间的质量等级等分成14个小区间, 每个小区间长度为0.500 g; 9.001 g以上的质量分成9.001~10.000、10.001~20.000、20.001以上3个小区间, 共计27个小区间, 然后进行破片数据分析。

壳体破碎通常表现为拉伸断裂和剪切断裂两种形式^[2]。水暖管件破碎中, 由于铸铁结构具有高脆性, 破片端口呈剪切断裂模式, 形成大量的细小破片^[3]。破片总数及其按质量的分布规律, 是衡量壳体破碎程度的标志, 也是计算杀伤作用的重要依据。此次实验在密闭钢桶内进行, 尽可能将水暖管件残片收集完整, 破片收集情况如图2所示, 破片回收率如表1所示。由表1可知, 随着炸药量的增加, 破片总数下降, 质量回收率逐渐降低, 质量损失较大。结合实验情况, 收集碎片时用筛子初选, 导致部分细小破片未被收集, 也说明了炸药量增加时, 水暖管件被炸破片的细碎化程度更高。

图2

Fig.2

	Figure Option ViewDownloadNew Window

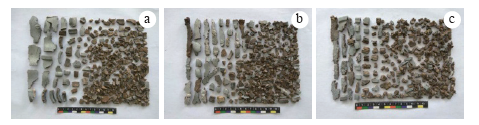

	图2 内爆水暖管件破片（a:50 g 炸药; b:100 g 炸药; c:200 g炸药）Fig.2 Fragments from imploding inside a plumbing fitting

表1

Table 1

表1(Table 1)

表1 破片总数及质量回收率 Table 1 Total quantity of fragments and the recovery 炸药量/g 破片个数 原质量/g 回收质量/g 质量回收率/% 50 345 765 594.256 77.681 100 341 765 459.941 60.123 200 265 765 328.560 42.949

表1 破片总数及质量回收率 Table 1 Total quantity of fragments and the recovery

水暖管件接口处结构不同于其他部位, 边缘圆滑, 能反映出管件规格特征, 形成破片时, 边缘呈劣弧状如图3a。简化为数学模型后（如图3b）, 可近似看做弧形曲线。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 劣弧状水暖管件破片及数学模型示意图Fig.3 One arc-formed broken piece and its mathematical reconstruction

由“ 垂径定理” 可知垂直于弦的直径平分这条弦, 且平分这条弦所对的弧, 即任意一条弦的中垂线过圆心。在弧外侧任取三点, 连接成两条弦, 用尺规作图, 做出两条弦的中垂线, 中垂线相交于一点即为圆心, 可测量出半径长, 从而得出水暖管件口径。随机选取十个角度相对较大的劣弧破片, 得出如表3数据。

表3

Table 3

表3(Table 3)

表3 破片半径复原误差分析表 Table 3 Fragments’ radiuses and the errors against their original pieces 实测半径/mm 直径/mm 原尺寸/mm 误差/% 2.6 5.2 5.7 -8.77 2.8 5.6 5.7 -1.75 2.8 5.6 5.7 -1.75 2.8 5.6 5.7 -1.75 2.9 5.8 5.7 1.75 2.9 5.8 5.7 1.75 2.9 5.8 5.7 1.75 2.9 5.8 5.7 1.75 3.1 6.2 5.7 8.77 3.2 6.4 5.7 12.28

表3 破片半径复原误差分析表 Table 3 Fragments’ radiuses and the errors against their original pieces

在整个过程中会产生作图误差及测量误差。结合实验可知, 当劣弧弧度较小或者存在变形时, 测量出的原尺寸长度误差较大, 可多测几组取平均值, 大部分数据围绕原标准值波动, 该测量值与标准值之间的误差在允许范围内。

2.3.1 破片的质量分布

破片总数按照质量范围分级有27个等级, 详见1.2.3分组说明。图4是三个不同炸药量对应的碎片数统计结果。

图4

Fig.4

	Figure Option ViewDownloadNew Window

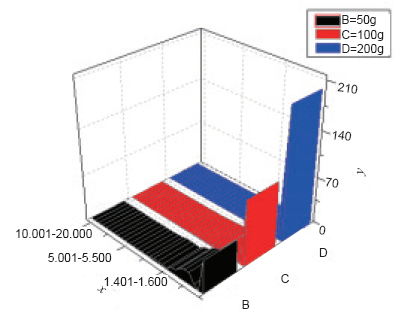

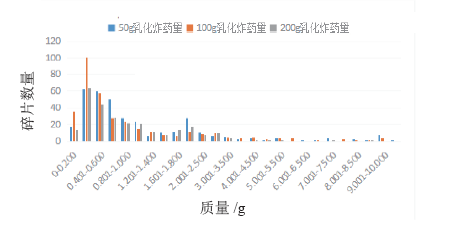

	图4 50、100、200 g乳化炸药内爆水暖管碎片不同质量分级数量统计柱状图Fig.4 Histograms of the various fragments from imploding inside the plumbing fittings with 50, 100 and 200g emulsified explosives

从该实验收集的碎片分析, 可发现较小质量的碎片集中分布在0.201~0.800 g之间, 且这部分的碎片形态不规则, 碎片在1 g以上分布范围相对分散。破片质量作为衡量是否具有杀伤力的标准, 一般认为杀伤人员破片质量应大于1 g^[1], 但随着高能炸药的采用（实验用乳化炸药为猛炸药）, 杀伤有生力量的破片质量可要求为0.5 g。破片质量是衡量是否具有杀伤力的标准, 而破片动能及比动能则是衡量杀伤力大小的标准。由表4可知, 三组炸药量下, 内爆水暖管件所产生的具有杀伤有生力量的破片个数均在200以上, 并且高能炸药对破裂瞬间的壳体产生一个较高的初速, 使得在使用水暖管件爆炸现场会造成大面积的人员伤亡。随着炸药量的增加, 大于0.5 g的碎片个数减少, 但破片获取的初速增加, 单个破片的动能增强, 杀伤能力增强。

表4

Table 4

表4(Table 4)

表4 大于0.5 g破片个数 Table 4 The quantity of fragments weighing greater than 0.5g 炸药量/g 50 100 200 大于0.5g破片个数 300 251 223

表4 大于0.5 g破片个数 Table 4 The quantity of fragments weighing greater than 0.5g

2.3.2 破片的质量分布实验结果分析

装药爆炸后, 壳体破碎成不同质量、不同形状的破片。破片总数及其按质量的分布规律是衡量壳体破碎程度的标志。将破片质量按一定质量间隔分级, 统计出每一间隔内的破片数, 便可确定出分布规律^[1]。设破片总数为N, 破片最大质量为m_max, 则任一破片的相对质量为：

λ _i=m_i/m_max （1）

与质量间隔相对应, 相对质量间隔为：

∆ λ _i=λ _i-λ _i-1 （2）

设∆ λ _i内的破片数为∆ N_i, 则其概率为：

P_i=∆ N_i/N （3）

平均概率密度为：

t(λ _i)=P_i/∆ λ _i （4）
