VSC5000 文件检验、Epson c65 扫描仪、windows系统计算机和Photoshop 7.0软件。

历时多年在武汉市中心城区收集各品牌彩色激光打印、复印件样本, 共收集到10个品牌68种型号137张样本, 其中22个机具样本收集时间集中于2013年至2015年之间, 每份样本之间相隔1或2个月左右, 共计87张样本; 其余样本为平时零散收集, 时间跨度不均。对样本进行整理后完成实验准备工作（具体机具品牌和型号见表1）。

表1

Table 1

表1(Table 1)

表1 彩色激光打印、复印机具品牌型号表 Table 1 Brands of the tested color laser printers or photocopiers 序号 品牌 型号 有无暗记 序号 品牌 型号 有无暗记 1 XEROX DOCUCENTRE 6075 有 35 HP 2605 有 2 XEROX WORK CENTRE 7435 有 36 HP cp1215 有 3 XEROX Apeosport C7500 有 37 HP 2605 有 4 XEROX DOCUCOLOR242 有 38 HP cp1212 有 5 XEROX DOCUCOLOR C5065 有 39 HP M76n 有 6 XEROX Webster NY1458 有 40 HP Hp 300 有 7 XEROX DOCUCOLOR260 有 41 HP Hp 1600 有 8 XEROX DOCUCOLOR260 有 42 HP HP1430 无 9 XEROX DOCUCOLOR 5065 有 43 TOSHIBA STUDIO 351C 有 10 XEROX DOCUCOLOP 252 有 44 KONICAMINOLTA 2430dl 有 11 XEROX DOCU 525 有 45 KONICAMINOLTA bizhub C252 有 12 XEROX 4300 有 46 KONICAMINOLTA bizhub C252 有 13 XEROX DocuCentreColor 160CP 有 47 KONICAMINOLTA bizhub C252 有 14 XEROX DocuCentre Color f450 有 48 KONICAMINOLTA bizhub C252 有 15 XEROX Docucolor 5056P 有 49 KONICAMINOLTA bizhub C220 有 16 XEROX DocuCentre Color F450 有 50 KONICAMINOLTA C6500 有 17 XEROX 320 有 51 KONICAMINOLTA CF5001 有 18 XEROX 7750 无 52 KONICAMINOLTA CF5001 有 19 XEROX Dc12 有 53 KONICAMINOLTA C252 有 20 XEROX 环星350 有 54 DELL 5100cn 有 21 XEROX 环星 super G3 有 55 DELL 5200 有 22 XEROX 环星savinc2525 有 56 EPSON cx11 有 23 XEROX 环星 E4400 有 57 EPSON cx1100 有 24 XEROX IKON CPP650 有 58 EPSON 8600 有 25 XEROX IKON 500C 有 59 EPSON WF-7521 无 26 XEROX C3140 有 60 AURORA ADC223 有 27 XEROX C4300 有 61 AURORA ADC208 有 28 XEROX C4300 有 62 AURORA ADC218 有 29 XEROX C3140 有 63 CANON MP259 无 30 XEROX C4300 有 64 CANON IRC3200n 有 31 XEROX work center7345 有 65 CANON T1 有 32 RIOCH MP.C300 有 66 SHAPR AR-C260M 有 33 HP 2550 有 67 SHARP UKOG 0283FCZZ 有 34 HP 2600n 有 68 XEROX 不详 有

表1 彩色激光打印、复印机具品牌型号表 Table 1 Brands of the tested color laser printers or photocopiers

实验中我们运用两种不同的方法来对样本进行显现, 以相互补充达到增强辨别效果。

1.3.1 PS处理显现

把实验材料放入到扫描仪中, 调整至600 dpi扫描分辨率进行扫描, 保存为JPG格式文件, 运用 Photoshop 把该文件打开, 打开“ 图像” 里的“ 调整” , 选定“ 可选颜色” , 依次将各色值中的青色、洋红两项调至-100, 黄色和黑色两项调至﹢100, 使图片只能通过黄色和黑色, 然后点击“ 图像” 里的“ 反相” , 使图片呈黑底蓝色, 可能通过调整色彩曲线中RGB和蓝色曲线弧度, 并将亮度和对比度调至最高, 便能得到较佳显现效果。

1.3.2 分色检验法

把各实验样本依次放入VSC-5000文检仪中, 使用420 nm左右蓝光照射, 放大9倍可以得到各品牌不同型号打印、复印文件完整的暗记特征, 可以较快捷方便地将打印文件上的暗记显现出来。

实验发现, 大部分品牌和型号彩色激光打印、复印文件的暗记点阵形态特征呈现在文件整张纸幅, 即在彩色图像、黑色文字部分, 以及纸张空白处都能观察到均匀分布的、有规律的暗记点阵形态特征（见图1）, 但是也发现部分样本如Sharp ukog 0283fczz和HP1215等, 只能在印刷图文区域处观察到暗记点阵形态, 而图文区域之外则无暗记点阵形态显现（见图2）。当彩色激光打印、复印机具只单纯输出黑白文件时, 文件上则不会出现暗记点阵形态特征。

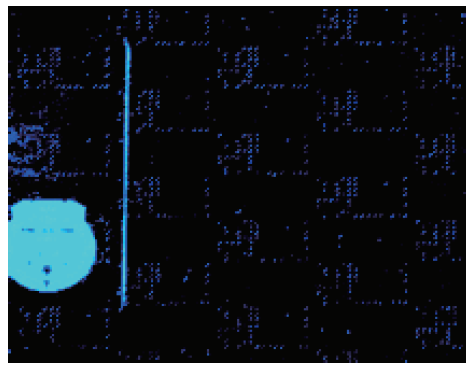

图1

Fig.1

	Figure Option ViewDownloadNew Window

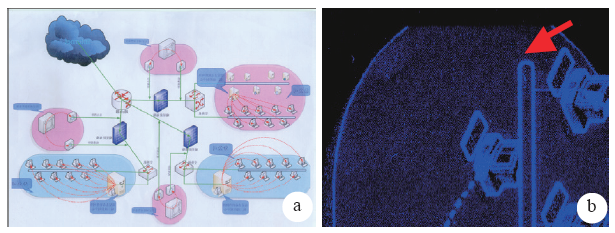

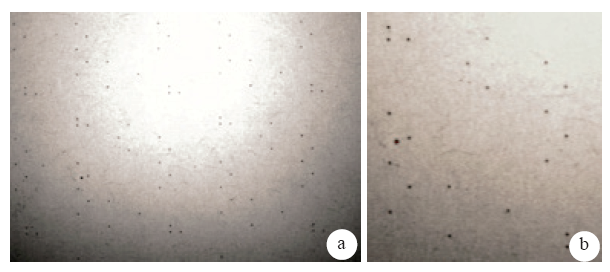

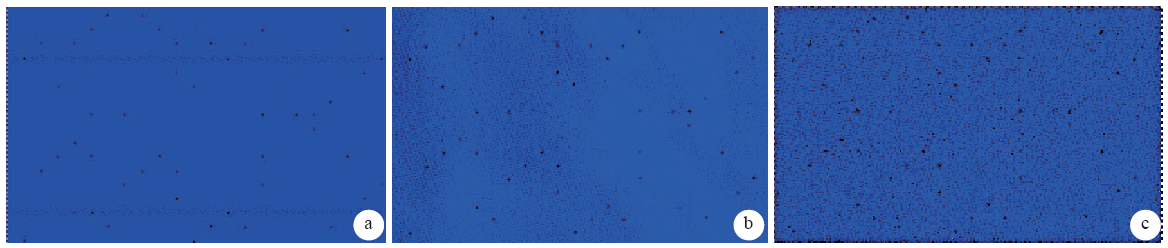

	图1 样本整张纸幅均可观察到显现的暗记点阵形态特征Fig.1 Characteristic code pattern can be observed on the whole range of paper

图2

Fig.2

	Figure Option ViewDownloadNew Window

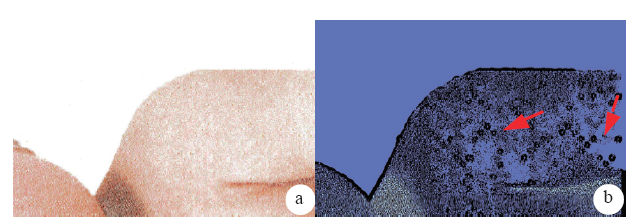

	图2 HP1215样本暗记点阵形态特征图（a为原图, b为PS处理图）Fig.2 Characteristic code pattern from HP1215 (Picture a is the original, and b the one disposed by Photoshop)

2.2.1 暗记点阵形态轮廓分析

实验发现, 除少数品牌（如美能达）, 大部分相同品牌不同型号间产生的暗记点阵形态轮廓图是一致的, 不同品牌型号之间也存在既有相同也有不同的点阵形态轮廓图。经统计现有样本反映的轮廓图有8种, 具体表现为施乐、戴尔、爱普生三种品牌点阵形态轮廓图均为15× 8列阵, 但是戴尔内部有四个小点组成的“ ” 形状点阵, 爱普生内部有四个小点组成的“ ” 形状点阵, 这是区别于施乐最明显的暗记点阵形态特征（见图3~5）; 美能达系列某些型号为11× 10列阵、东芝为10× 5列阵、理光系列为9× 7列阵、京瓷系列为10× 11列阵、惠普系列为21× 17列阵（其左边为两个15× 8点阵上下排列, 右边点阵部分形似为逆时针旋转90度的“ W” ）、夏普系列为11× 8列阵、佳能系列和美能达bizhub C252型号的点阵形态为密集型轮廓, 同时也发现存在无暗记点阵形态轮廓的若干品牌型号, 如HP4500、Xeror7750等（见图6~12）。

图3

Fig.3

	Figure Option ViewDownloadNew Window

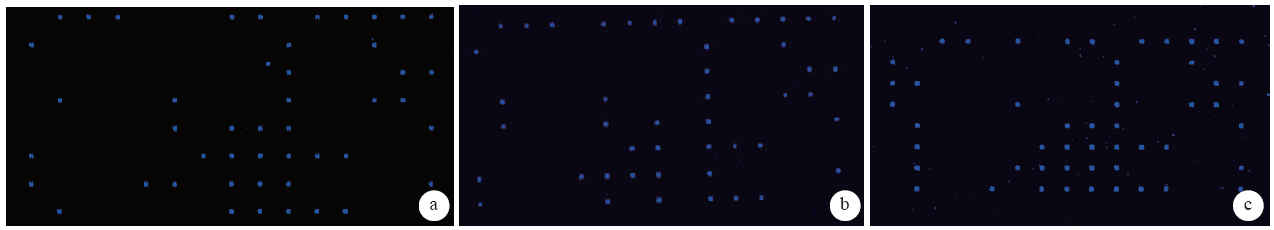

	图3 利用PS显现法显现的15× 8暗记点阵形态轮廓图（a和b为Xerox 320暗记点阵形态图, a为多个点阵列阵排列局部图, b为单个点阵图, c为Xerox 1250暗记点阵形态图）Fig.3 Characteristic code patterns shown to be 15× 8 by PS software (Picture a and b are from Brand Xerox 320, with picture a including several repetitive same codes and b the magnified single one code; picture c is one single code from Brand Xerox 1250)

图4

Fig.4

	Figure Option ViewDownloadNew Window

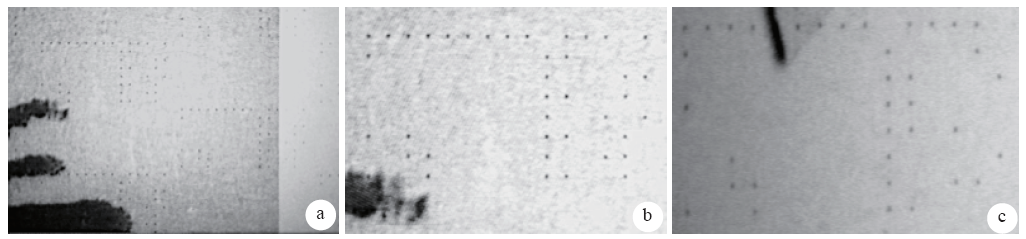

	图4 利用VSC5000文检仪显现的15× 8暗记点阵形态轮廓图（a和b为Epson1100暗记点阵形态图, a为多个暗记点阵列阵排列局部图, b为单个点阵图, c为Epson cx11暗记点阵形态图）Fig.4 Characteristic code patterns shown to be 15× 8 by VSC5000 (Picture a and b are from Brand Epson 1100, with picture a including several repetitive same codes and b the magnified single one code; picture c is one single code from Brand Epson cx11)

图5

Fig.5

	Figure Option ViewDownloadNew Window

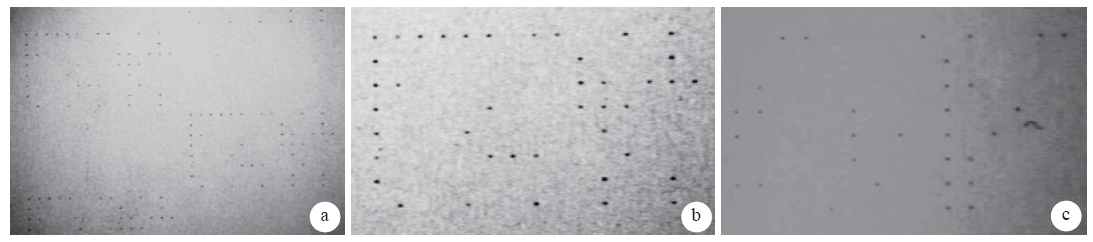

	图5 利用VSC5000文检仪显现的15× 8暗记点阵形态轮廓图（a和b为Dell5200暗记点阵形态图, a为多个暗记点阵列阵排列局部图, b为单个点阵列阵图, c为Dell5100暗记点阵形态图）Fig.5 Characteristic code patterns shown to be 15× 8 by VSC5000 (Picture a and b are from Brand Dell 5200, with picture a including several repetitive same codes and b the magnified single one code; picture c is one single code from Brand Dell 5100)

图6

Fig.6

	Figure Option ViewDownloadNew Window

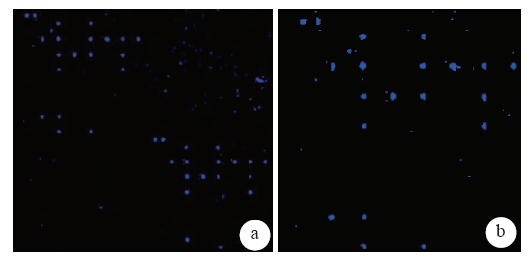

	图6 利用PS显现法显现的KONICA MINOLTA C6500暗记阵形态轮廓图（呈现为11× 10点阵列阵, a为多个暗记点阵列阵排列局部图, b为单个点阵列阵图）Fig.6 KONICA MINOLTA C6500’ s characteristic code patterns shown to be 11× 10 by PS software (Picture a includes several repetitive same codes, and b the magnified single one code)

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 利用PS显现法显现的Toshiba studio 351c单个点阵形态（呈连续无间隔排列的10× 5点阵, a为多个暗记点阵列阵, b为单个点阵列阵）Fig.7 Toshiba studio 351c’ s characteristic code patterns shown to be 10× 5 by PS software (Picture a includes several repetitive same codes, and b the magnified single one code)

图8

Fig.8

	Figure Option ViewDownloadNew Window
	图8 利用PS显现法显现的理光MP c300暗记点阵（呈现为空白与点阵斜向间隔的9× 7点阵列阵, a为多个暗记点阵列阵, b为单个点阵列阵）Fig.8 Ricoh MP c300’ s characteristic code patterns shown to be 9× 7 by PS software (Picture a includes several repetitive same codes, and b the magnified single one code)

图9

Fig.9

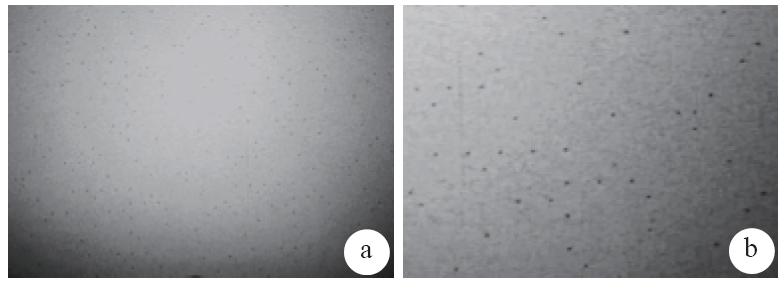

	Figure Option ViewDownloadNew Window
	图9 利用VSC5000文检仪显现的HP cp1215暗记点阵形态特征图（呈现为21× 17点阵, a为多个暗记点阵列阵, b为单个点阵列阵）Fig.9 HP cp1215’ s characteristic code patterns shown to be 21× 17 by VSC5000 (Picture a includes several repetitive same codes, and b the magnified single one code)

图10

Fig.10

	Figure Option ViewDownloadNew Window
	图10 利用VSC5000文检仪显现的SHARP UKOG 0283FCZZ暗记点阵形态特征图（呈现为11× 8点阵, a为多个暗记点阵列阵, b为单个点阵列阵）Fig.10 SHARP UKOG 0283FCZZ’ s characteristic code patterns shown to be 11× 8 by VSC5000 (Picture a includes several repetitive same codes, and b the magnified single one code)

图11

Fig.11

	Figure Option ViewDownloadNew Window
	图11 利用VSC5000文检仪显现的IKON CP650暗记点阵形态特征图（呈现为10× 11点阵, a为多个暗记点阵列阵, b为单个点阵列阵）Fig.11 IKON CP650’ s characteristic code patterns shown to be 10× 11 by VSC5000 (Picture a includes several repetitive same codes, and b the magnified single one code)

图12

Fig.12

	Figure Option ViewDownloadNew Window

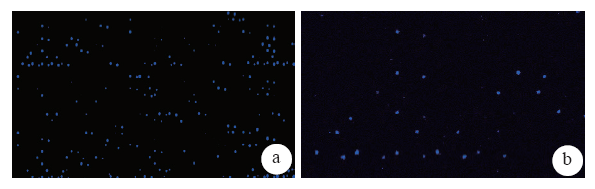

	图12 密集型点阵轮廓图（a为利用PS显现法显现的点阵形态, b为利用VSC5000文检仪显现的佳能品牌点阵形）Fig.12 Intensive characteristic code patterns (Picture a, disposed by PS software, comes from Brand Konica Minolta c252; picture b, revealed by VSC5000, is from Brand Canon)

2.2.2 暗记点阵形态排列随时间变化分析

实验发现, 不同品牌暗记点阵形态排列随时间变化呈现多样性的特点, 主要表现在：

1）有的品牌不会随着时间变化而发生变化, 如爱普生、惠普、震旦、理光、东芝品牌在不同时间印刷生成暗记点阵形态中所有列数量和位置完全相同, 不会出现随着时间推移而发生变化, 且它们具有鲜明的识别特征（见图13~16）;

图13

Fig.13

	Figure Option ViewDownloadNew Window

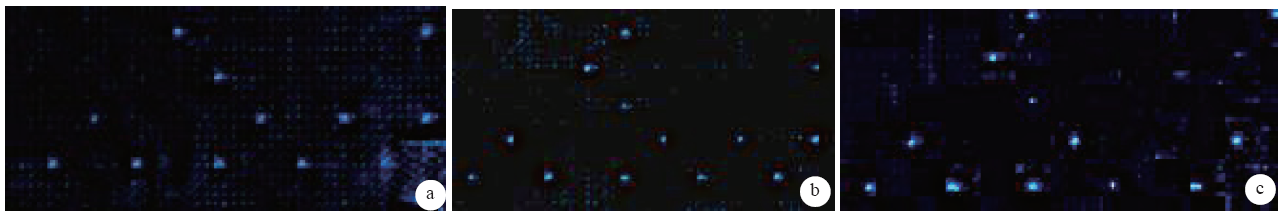

	图13 EPSON1100 不同时间印刷生成的暗记点阵形态图（a为2007年5月27日印刷, b为2007年10月10日印刷, c为2007年12月12日印刷）Fig.13 EPSON1100’ s characteristic code patterns printed at different time (Picture a was printed on 27 May, 2007; picture b on 10 Oct. 2007; picture c on 12 Dec. 2007)

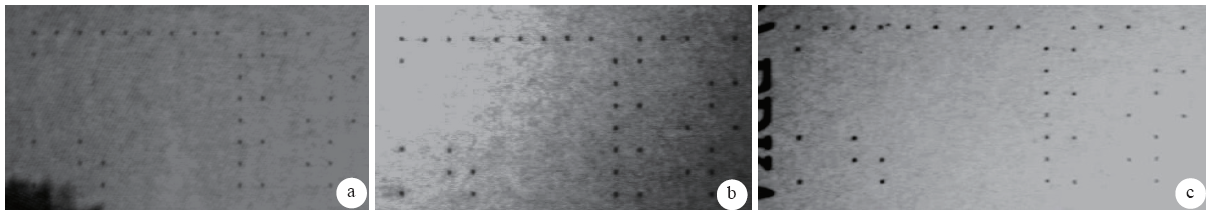

图14

Fig.14

	Figure Option ViewDownloadNew Window

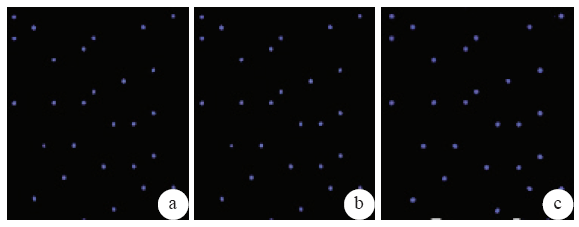

	图14 HP300不同时间印刷生成的暗记点阵形态图（a为2013年4月9日印刷, b为2014年10月24日印刷, c为2015年1月6日印刷）Fig.14 HP 300’ s characteristic code patterns printed at different time (Picture a was printed on 9 Apr. 2013; picture b on 24 Oct. 2014; picture c on 6 Jan. 2015)

图15

Fig.15

	Figure Option ViewDownloadNew Window
	图15 震旦ADC223不同时间印刷生成的暗记点阵形态图（a为2015年3月21日印刷, b为2015年6月27日印刷, c为2015年7月18日印刷）Fig.15 AURORA ADC223’ s characteristic code patterns printed at different time (Picture a was printed on 21 Mar. 2015; picture b on 27 Jun. 2015; picture c on 18 July, 2015)

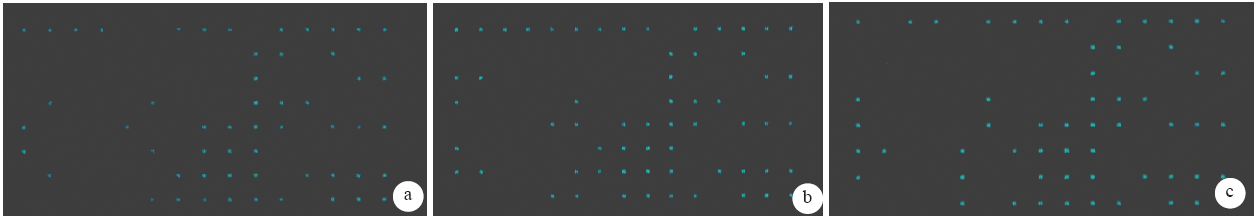

图16

Fig.16

	Figure Option ViewDownloadNew Window
	图16 理光MP300不同时间印刷生成的暗记点阵形态图（a为2014年11月3日印刷, b为2015年1月18日印刷, c为2015年3月21日印刷）Fig.16 Rioch Mp300’ s characteristic code patterns printed at different time (Picture a was printed on 3 Nov. 2014; picture b on 18 Jan. 2015; picture c on 21 Mar. 2015)

2）与前几种品牌不同型号均生成相同暗记点阵形态轮廓不同的是, 美能达品牌不同型号会产生不同的暗记点阵形态, 如KONICA MINOLTA C 65的暗记点阵形态特征不会随着时间变化而变（见图17）, KONICA MINOLTA bizhub C252会产生密集型暗记点阵形态;

图17

Fig.17

	Figure Option ViewDownloadNew Window
	图17 Toshiba studio 351c 不同时间印刷生成的暗记点阵形态图（a为2015年4月10日印刷, b为2015年5月14日印刷, c为2015年7月30日印刷）Fig.17 Toshiba studio 351c’ s characteristic code patterns printed at different time (Picture a was printed on 10 Apr. 2015; picture b on 14 May, 2015; picture c on 30 July, 2015)

3）有的品牌如施乐、京瓷等则会随着时间推移而发生点阵形态暗记小点数量和位置排列变化, 但这种变化不是整体轮廓图形的变化而是局部的、内部的变化, 不是无规则地变化而是带有规律性的变化, 但这种规律性还未能解码（施乐除外）, 它会在某些行列中表现出稳定的、固定的、具有个性特点的点阵形态（见图18）。最为典型和特殊的施乐品牌, 其任一型号在不同时间印刷生成的15× 8点阵形态中, 第1~8列的点阵形态在数量和位置上会出现变化, 反映印刷时间的变化, 第9列为分隔线, 第10~15列的点阵形态排列在数量和位置完全相同, 反映出机具的序列号（见图19~20）。

图18

Fig.18

	Figure Option ViewDownloadNew Window
	图18 KONICA MINOLTA C6500 不同时间印刷生成的暗记点阵形态图（a为2015年4月26日印刷, b为2015年5月24日印刷, c为2015年7月18日印刷）Fig.18 KONICA MINOLTA C6500’ s characteristic code patterns printed at different time (Picture a was printed on 26 Apr. 2015; picture b on 24 May, 2015; picture c on 18 July, 2015)

图19

Fig.19

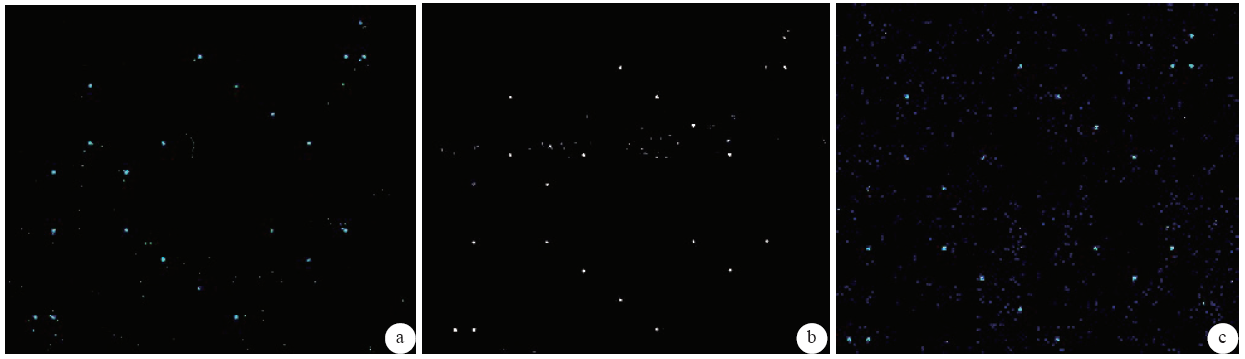

	Figure Option ViewDownloadNew Window

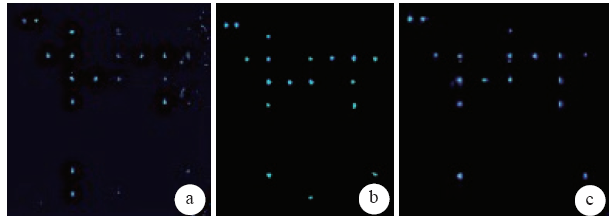

	图19 Xerox docucolor260 不同时间印刷生成的暗记点阵形态图（a为2015年3月21日印刷, b为2015年5月24日印刷, c为2015年6月27日印刷）Fig.19 Xerox docucolor260’ s characteristic code patterns printed at different time (Picture a was printed on 21 Mar. 2015; picture b on 24 May, 2015, picture c on 27 Jun. 2015)

图20

Fig.20

	Figure Option ViewDownloadNew Window
	图20 Xerox docucentre 6075 不同时间印刷生成的暗记点阵形态图（a为2015年4月26日印刷, b为2015年6月27日印刷, c为2015年7月18日印刷）Fig.20 Xerox docucentre 6075’ s characteristic code patterns printed at different time (Picture a was printed on 26 Apr. 2015; picture b on 27 Jun. 2015; picture c on 18 July, 2015)

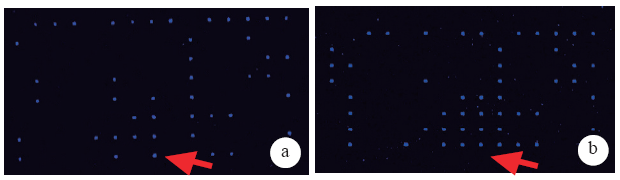

在显现识别暗记点阵形态特征过程中, 有时我们会看到部分样本的暗记点阵形态特征排列看似不合规律, 但仔细观察可以发现, 它们是由两个点阵位置错位, 但数量和形状完全相同的暗记点阵形态组成。这种现象的产生是由于操作彩色激光打印、复印机时, 同一文件纸张经过两次或多次印刷（如在一张A4纸上复印身份证正反两面时）形成的（见图21）。

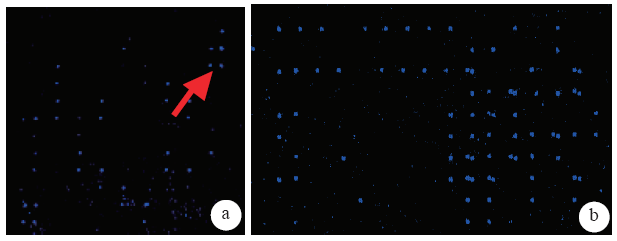

图21

Fig.21

	Figure Option ViewDownloadNew Window

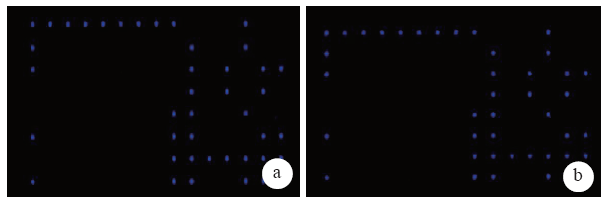

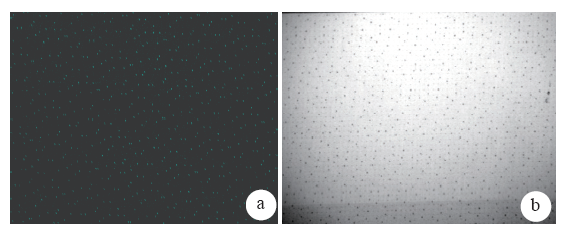

	图21 暗记点阵形态重影图 (a：KONICA MINOLTA C6500; b：Xerox WORKCENTRE 7435)Fig.21 Doubled characteristic code patterns due to two or more times of printing/copying (Picture a was printed by KONICA MINOLTA C6500, picture b by Xerox WORKCENTRE 7435)

一般我们常用两种方法, 一是直接利用文件检验仪蓝光照射显现, 另一种是利用扫描后PS处理显现。

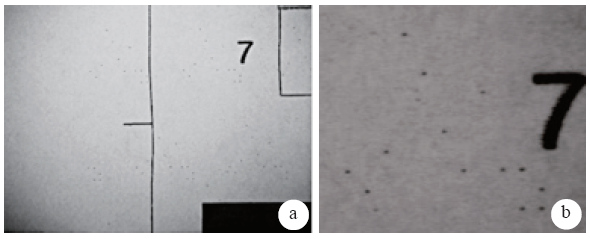

这两种方法各有利弊, 文件检验仪直接、简单, PS处理法便捷有效、成本低。但文检仪蓝光照射法最大弊病在于难以完全消除强光源光斑干扰, 导致暗记图明暗分布不均匀, 光斑中心处暗记点阵位置和数量难以识别, 从而会干扰我们的比对分析（见图22a）。而PS处理法虽然显现效果对比度强, 较容易进行辨认, 但是在显现过程中, 对于色彩曲线、亮度、对比度的调整可能会出现错误地将印刷过程中随机散落的、大小相同的墨粉颗粒当做暗记点阵来进行识别和比对, 或者是很容易将部分不太明显的暗记小点忽略（见图22b、c）。

图22

Fig.22

	Figure Option ViewDownloadNew Window

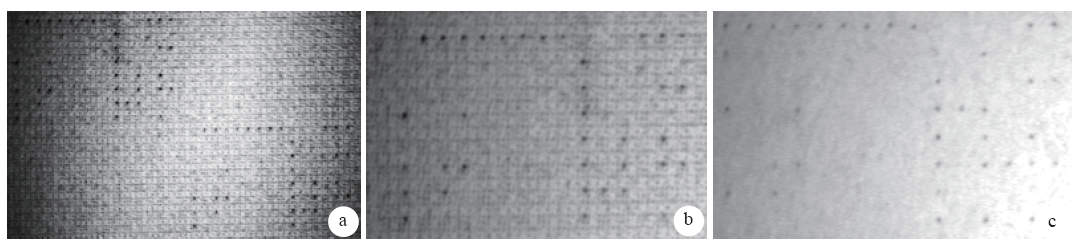

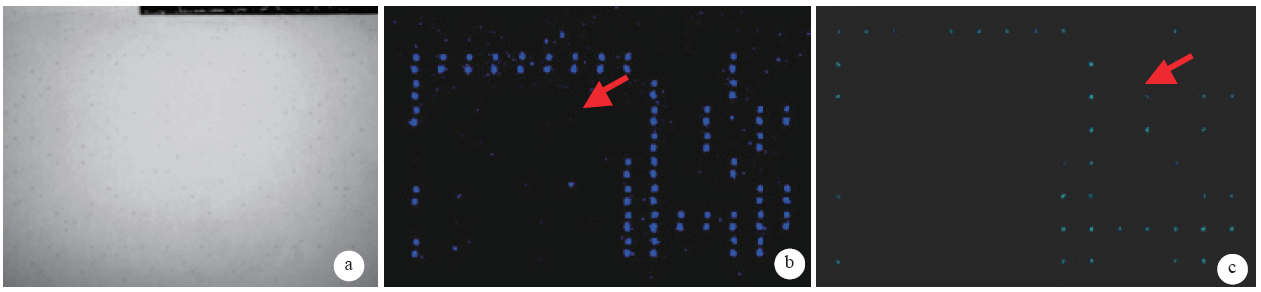

	图22 不同显现方法效果差异对暗记点阵图的影响（a为文检仪光学显现时出现光斑, b中所指为散落的粗大墨粉颗粒, c中所指为显现极不清楚的暗记小点）Fig.22 Effect of different methods on revealing characteristic code patterns (Picture a shows the appearance of light spots caused by VSC5000, picture b reveals the bulky toner particles fallen from the machine, picture c indicates the very much unclear dots of code)

在显现过程中被显现文件可能会出现背景复杂或背景色彩浓重等情况, 此时现有显现方法难以去除复杂背景, 难以形成良好的色彩反差而造成对暗记特征辨认困难, 不易识别暗记点阵形态的位置关系和具体小点数量（见图23~24）。

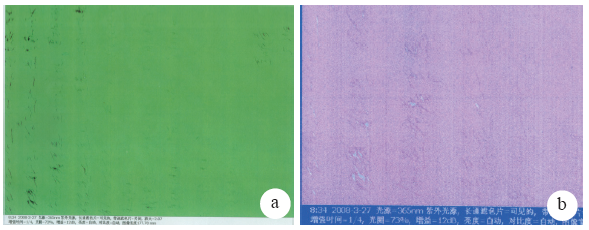

图23

Fig.23

	Figure Option ViewDownloadNew Window
	图23 Epson cx11暗记点阵形态背景色彩浓重无法辨识暗记点阵图Fig.23 Dense background color causes Epson cx11’ s characteristic code patterns unable to be recognized

图24

Fig.24

	Figure Option ViewDownloadNew Window
	图24 Epson 8600暗记点阵形态背景复杂难以辨识暗记点阵形态位置和数量Fig.24 Complicated background causes Epson 8600’ s characteristic code patterns unable to emerge
