气枪弹膛线痕迹变化影响因素
[沈笛
, 殷克华, 马继雄* ]
, 殷克华, 马继雄]
引用本文
沈笛, 殷克华, 马继雄. 气枪弹膛线痕迹变化影响因素[J].刑事技术, 2018,43(1):26-29
SHEN Di, YIN Kehua, MA Jixiong. Affecting Factors for the Rifling to Leave Marks on Airgun Pellets[J]. Forensic Science and Technology,2018,43(1): 26-29
doi: 10.16467/j.1008-3650.2018.01.005
SHEN Di, YIN Kehua, MA Jixiong. Affecting Factors for the Rifling to Leave Marks on Airgun Pellets[J]. Forensic Science and Technology,2018,43(1): 26-29
Permissions
Copyright©2018, 《刑事技术》编辑部
《刑事技术》编辑部
气枪弹膛线痕迹变化影响因素
第一作者简介：沈笛（1981—）,男,浙江嘉兴人,硕士,工程师,研究方向为痕迹检验。E-mail:shendi864@163.com
摘要
目的 对影响气枪弹上膛线痕迹的多种因素进行研究,为通过比对气枪弹上痕迹认定发射枪支提供参考。方法 选取5支不同的线膛气枪,通过改变气枪弹的种类、枪管口部膛线、枪管尾部膛线,获得多种不同的射击样本,对这些样本在比对显微镜下进行比对检验,观察各种因素改变对样本上膛线痕迹变化的影响,并对结果进行分析。结果 改变气枪弹种类、枪管口部膛线、枪管尾部膛线,均对气枪弹上膛线痕迹的变化产生影响,其中改变枪管口部膛线对样本上膛线痕迹变化的影响最大。结论 检验鉴定时,应注意枪管口部和尾部膛线改变对弹丸膛线痕迹的影响,注意发现原始痕迹,得出正确的结论。
关键词:
气枪弹; 膛线痕迹; 同一认定
中图分类号:DF794.1
文献标志码:A
文章编号:1008-3650(2018)01-0026-04
Affecting Factors for the Rifling to Leave Marks on Airgun Pellets
Abstract
Objective To investigate the factors that affect the rifling to leave marks on airgun pellets so as to facilitate the gun identification through contrasting the ballistic evidence from marks on airgun pellets.Methods Five rifling airguns were selected for test. Samples of ballistic evidence were obtained by use of different airgun pellets, with changing the rifling either at the muzzle or breech. The obtained pellet samples were examined under microscope to observe and analyze the factors that affect the left rifling marks.Results The rifling marks left on airgun pellets can be affected by the kinds of pellet used, the changed rifling both at the muzzle or breech, with the most significant impact being from the rifling changing at the muzzle.Conclusion Upon examination, high attention should be paid to the marks left from the changed rifling either at the muzzle or breech, thus secure to make the original rifling marks found.
Key words:
airgun pellet; rifling mark; identical recognition
气枪是一种以压缩气体为动力, 具有枪管、击发机构等基本机构, 发射金属或其他材质弹丸, 所发射的枪口动能超过1J, 或者所发射弹丸的枪口比动能等于或大于1.8 J/cm2的器械[1]。气枪的分类方法很多, 最基本的按照枪管内壁的结构分类, 可以分为滑膛气枪和线膛气枪。滑膛气枪以钢珠枪最为常见, 此类“ 钢珠” 气枪发射的弹丸一般不具有常规鉴定可利用的价值特征, 不能认定其发射的枪支[2]。线膛气枪具有射程远、射击精度高、威力大等特点, 如射中人体, 可以致伤甚至危及生命。在实际工作中, 利用线膛气枪致人伤亡的案例时有发生。利用射击弹丸上的膛线痕迹认定枪支, 是侦办该类案件中证据锁链的重要一环。笔者查阅了国内外大量枪弹痕迹方面的论文, 也委托浙江警察学院赴美交流的访问学者帮助收集有关气枪与气枪弹的资料, 发现国外研究者主要关注火药为动力的枪支的研究, 对于气枪的研究并不深入, 文献资料也鲜有报道, 这可能是因为国外枪支管控方式与我国不同; 而国内对于该方面的研究, 也停留于气枪弹痕迹本身的应用上, 对于气枪膛线改变如何影响气枪弹痕迹方面, 并无涉及。本文通过使用不同种气枪弹、改变气枪枪管尾部和口部的膛线等方式, 来研究影响气枪弹膛线痕迹变化的因素。
1 气枪弹膛线痕迹的形成
气枪枪管内膛结构, 分坡膛、线膛两部分。前者是弹丸待发部位, 后者是弹丸上膛线痕迹的造痕部位[3]。膛线由阴阳两种组成, 从坡膛前沿开始, 直到枪口为止[4]。射击时, 气枪弹在压缩气体的推动下, 在枪管中快速运动, 枪管内壁上的阳膛线嵌入气枪弹表面, 从而形成了弹丸上的膛线痕迹。因气枪弹一般为头尾粗、中腰细的结构, 故膛线痕迹分为2段, 分别位于气枪弹的头部和尾部。本文研究的痕迹, 即气枪弹头部和尾部的2段膛线痕迹。
2 材料与方法
2.1 实验器材
2.1.1 气枪
取5支线膛气枪, 其中3支为4.5 mm口径“ 弹簧活塞折管式” 气枪, 编号为1~3号, 2支为5.5 mm口径“ 气瓶式” 气枪, 编号为4~5号（见图1）。

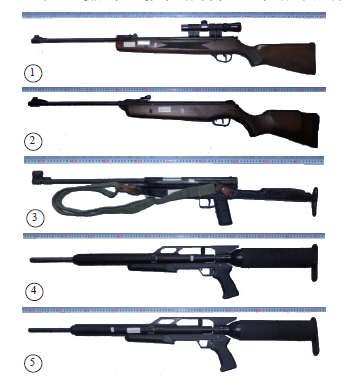

 | 图1 实验用气枪（1~3号气枪口径4.5mm, 产地分别为土耳其、西班牙、中国; 4~5号口径5.5mm, 产地均为美国）Fig.1 Airguns for test (1# ~3#, 4.5mm airguns, 1# made in Turkey, 2# made in Spain, 3# made in China; 4# ~5# 5.5mm airguns, both made in USA) |
2.1.2 气枪弹
射击实验使用4种不同的气枪弹, 其中4.5 mm气枪弹2种, 编号为1~2号, 5.5 mm气枪弹2种, 编号为3~4号（见图2）。

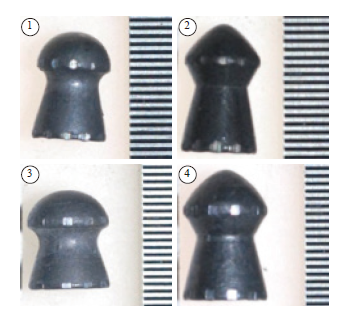

 | 图2 实验用气枪弹（1~2号口径4.5mm, 3~4号口径5.5mm, 产地均为美国）Fig.2 pellets for test (1# ~2#, 4.5mm pellets, 3# ~4#, 5.5mm pellets, all made in USA) |
2.1.3 弹头收集及观察记录
射击弹丸收集采用水式抓弹器, 观察、记录实验过程及结果采用尼康D200数码相机和瑞士产宝捷拿UCM万能比对显微镜。
2.2 实验设计
2.2.1 样本制作
将每支气枪分别装填2种适配口径的气枪弹, 每种弹射击5发, 获得50枚样本弹。
分别将2号4.5 mm气枪和5号5.5 mm气枪的枪管尾部4条膛线用小锉刀进行锉改, 然后分别装填适配口径的2号气枪弹和4号气枪弹, 各射击5发, 获得10枚样本弹。
分别将3号4.5 mm气枪和4号5.5 mm气枪的枪管口部4条膛线用小锉刀进行锉改, 然后分别装填适配口径的2号气枪弹和4号气枪弹, 各射击5发, 获得10枚样本弹。
2.2.2 结果观察
通过宝捷拿UCM万能比对显微镜, 分别观察比对同支枪射击同种弹的样本、同支枪射击2种不同弹的样本、枪管口部及尾部膛线被锉改前后射击样本的变化。在选用比对样本时, 先作预比对, 在同类样本中挑选出特征明显、稳定的样本, 然后将挑选出的样本进行比较观察。
3 结果与讨论
3.1 实验结果
1）同支枪射击同种弹, 不同的射击样本间变化较小, 膛线对接吻合完好（见图3）。

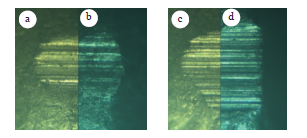

 | 图3 2号枪射击1号弹膛线痕迹比对(a、b、c、d均为2号枪射击1号弹)Fig.3 The rifling marks on 1# pellets shot with 2# airgun (a~d) |
2）同支枪射击2种不同弹, 样本上膛线痕迹有一定的变化, 差异点增多, 虽仍然可以对接吻合, 但吻合度不如同种弹完好（见图4）。

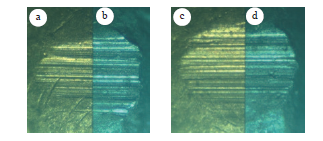

 | 图4 2号枪射击1号弹与2号弹膛线痕迹比对(a、c为2号枪射击1号弹, b、d为2号枪射击2号弹)Fig.4 Rifling marks on 1# or 2# pellets shot with 2# airgun (a/c, 1# pellets; b/d, 2# pellets) |
3）枪管尾部膛线被锉改后, 样本上膛线痕迹会发生改变, 但改变程度不高, 膛线的大量特征, 如主棱线痕迹和小纹线痕迹都有保留, 仍可以对接吻合完好（见图5、6）。

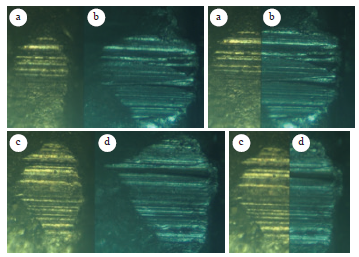

 | 图5 2号枪射击2号弹枪管尾部膛线改变前后痕迹变化（a、c为尾部膛线改变前, b、d为尾部膛线改变后）Fig.5 Marks by changed rifling at the breech of 2# airgun shooting 2# pellet (a/c original, b/d changed) |
 | 图6 5号枪射击4号弹枪管尾部膛线改变前后痕迹变化（a、c为尾部膛线改变前, b、d为尾部膛线改变后）Fig.6 Marks by changed rifling at the breech of 5# airgun shooting 4# pellet (a/c original, b/d changed) |
4）枪管口部膛线被锉改后, 样本上膛线痕迹会发生较大改变, 有的凭借主棱线痕迹等可以勉强对接, 有的则面目全非, 完全不能对接（见图7、8）。

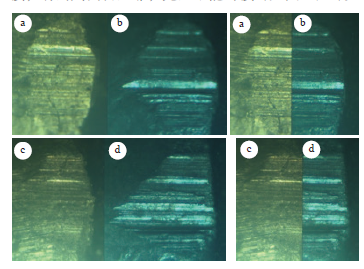

 | 图7 3号枪射击2号弹枪管口部膛线改变前后痕迹变化（a、c为口部膛线改变前, b、d为口部膛线改变后）Fig.7 Marks by changed rifling at the muzzle of 3# airgun shooting 2# pellet (a/c original, b/d changed) |

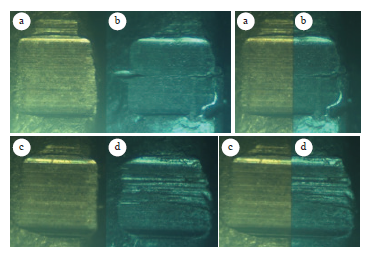

 | 图8 4号枪射击4号弹枪管口部膛线改变前后痕迹变化（a、c为口部膛线改变前, b、d为口部膛线改变后）Fig.8 Marks by changed rifling at the muzzle of 4# airgun shooting 4# pellet (a/c original, b/d changed) |
5）枪管口部或尾部未改变的膛线, 样本上膛线痕迹变化较小, 膛线仍能对接吻合完好（膛线前后变化与图3相同）。
3.2 分析讨论
使用不同种弹, 膛线痕迹会发生变化, 这是因为气枪弹大都为非军用弹药, 制造工艺及精度要求没有军用弹药高, 即使同种口径的气枪弹, 因厂商或外形不同, 弹丸实际直径也会有相对较大的差异, 由此造成弹丸在枪管内与膛线的贴合程度不同, 所形成的膛线痕迹也就不同。其次, 气枪弹的制造材料虽多采用软质金属（如铅）, 但具体成分上也不完全相同, 所以不同材质气枪弹的软硬程度、细腻程度也存在差异, 造成了弹丸上痕迹的不同。
枪管尾部膛线被锉改后, 弹丸运行初始时的膛线痕迹肯定会发生相应的变化, 但之后较长运行阶段内的膛线与原先相同, 原始的膛线痕迹对发生改变的痕迹进行纠正和覆盖, 使得弹丸上最终表现出的大量的特征还是原始膛线的痕迹, 膛线改变形成的痕迹被覆盖后就表现不明显或不完全。
枪管口部膛线被锉改后, 弹丸运行的大部分阶段形成的膛线痕迹与原先并无不同, 只是在飞出枪口的一刹那, 膛线痕迹突然发生了变化, 因已经离开了枪管, 这种变化得不到纠正和覆盖, 所以与原先的膛线痕迹有着鲜明的差异。
3.3 结论
同支气枪发射不同种弹丸, 膛线痕迹会发生变化, 因此在检验鉴定时, 制作样本应尽量使用与检材相同的气枪弹, 如无法获得完全相同的气枪弹, 也应尽量使用与检材直径最接近、材质最相似的弹丸, 使样本上的膛线痕迹与检材最大程度地相同。
枪管口部膛线的改变, 对弹丸上膛线痕迹有非常重大的影响, 因此在检验鉴定时, 应注意观察枪管口部膛线有无明显被改变的痕迹, 以便判断鉴定意见的价值（可信程度）, 以及更好地对差异进行解释。同时运送、储存枪支时, 也应注意对枪管口部膛线的保护, 以免对鉴定结果带来影响。
目前主流的线膛气枪, 一般为12条右旋膛线。人为对枪管口部或尾部的膛线进行的改变有时并不彻底, 这就要求鉴定人员要更加细心, 逐条查看, 注意利用那些未发生改变的膛线, 或在发生改变的膛线痕迹中发现保留下来的原始痕迹, 全面细致地加以比对, 得出正确的结论。
The authors have declared that no competing interests exist.
作者已声明无竞争性利益关系。
