本次实验采集了19名中国人民公安大学本科生三面捺印的指纹作为档案指纹, 共190枚。实验的现场指纹是从档案指纹中选取的80枚箕型纹。由于现场指纹通常是残缺的, 因此本次实验主要研究指纹局部区域相似异源的现象。实验设计包括两部分, 第一部分是对80枚箕型纹的三角区域点取8、10、12个特征点, 第二部分是对80枚箕型纹的中心区域点取8、10、12个特征点, 然后分别在数据库容量为300万的AFIS指纹库中发送查询, 根据查询的结果研究同源指纹及相似异源指纹的出现情况。

1.2.1 档案指纹的录入及编辑

将采集的190枚指纹按照一定的编号全部录入“ 北京市公安局指掌纹综合信息管理系统V1.2.0” 的档案指纹库中, 由系统自动进行特征标注。

1.2.2 现场指纹的录入及编辑

将80枚箕型纹按照一定的编号录入现场指纹库中。在三角区域点取细节特征点时, 首先让系统对整枚指纹自动提取特征, 再用“ 清除区域” 工具删除指纹其他区域特征点, 仅保留三角区域内的12个细节特征点。这12个细节特征点的选择按照其距三角区中心点距离的远近程度确定, 优先选择距离较近的特征点; 如果距离相近, 选择特征点较为密集的范围, 尽量避免该区域只有一个特征点; 如果密集程度也相近, 则按照顺时针原则选取。特征点选取完毕后, 人工检视特征点标注的准确性, 对不正确的特征点进行修改。10个特征点的选择在点取的12个特征点的基础上删去2个最远的特征点, 8个特征点是在点取10个特征点的基础上再删去2个最远的特征点。在中心区域点取特征点的方法及原则与三角区域相同。

1.2.3 相似异源指纹的寻找

每次点取完特征点后均在系统中发送查询。查询结束后, 系统会根据指纹的相似程度打分, 并按照分数从高到低的排序给出一个候选列表。此时, 人工查看列表的前100名内是否出现同源指纹, 同时根据点取的细节特征点及其组合方式, 与候选列表中前50名内的指纹一一进行分析比对, 寻找相似异源指纹。寻找相似异源指纹遵循的原则包括：1）相似的指纹纹线流向; 2）相似的细节特征类型与组合; 3）有超过一个以上的差异点。实验过程中对出现的同源指纹和找到的相似异源指纹均采取截屏的方式记录。

2.1.1 同源指纹的出现率

实验结果见表1。无论是三角区域还是中心区域, 当细节特征点数量增加时, 同源指纹的出现率也随之上升。从8个特征点增加到10个特征点时, 同源指纹出现率变化幅度较大, 再增加到12个特征点时, 变化幅度较小。中心区域的同源指纹出现率高于三角区域, 但随着特征点数量的增加二者出现率的差距逐渐缩小。

表1

Table 1

表1(Table 1)

表1 同源指纹出现率 Table 1 Occurrence of fingerprints from the true source 特征点数量 8 10 12 指纹数量/枚 80 80 80 三角区域同源指纹出现数量/枚 40 56 61 三角区域同源指纹出现率/% 50.00 70.00 76.25 中心区域同源指纹出现数量/枚 50 64 66 中心区域同源指纹出现率/% 62.50 80.00 82.50

表1 同源指纹出现率 Table 1 Occurrence of fingerprints from the true source

2.1.2 点取特征在三角区域时同源指纹排位情况

理论上讲, 来源同一的指纹, 匹配程度应该高于系统中的其他指纹, 但实验结果却并非如此。在现场指纹的三角区域点取8、10、12个特征点时, 并不是与现场指纹来源同一的指纹都出现在系统查询后的候选列表中, 而且同源指纹的排位情况也各不相同。实验结果显示：在现场指纹的三角区域分别点取8、10、12个细节特征点时送入AFIS系统查询后, 同源指纹在候选列表中排在第一位的个数分别为19、31、43, 比例分别为23.75 %、38.75 %、53.75 %, 也就是说, 点取12个特征点时, 也仅有略多于一半的现场指纹, 其同源指纹出现在列表第一位, 这个出现率并不高。

2.1.3 点取特征在中心区域时同源指纹排位情况

在现场指纹的中心区域分别点取8、10、12个特征点时, 同源指纹的排位情况各不相同。实验结果显示：同源指纹排在第一位的个数分别为26、47、56, 比例分别为32.50 %、52.22 %、70.00 %。当细节特征点数量达到12个时, 中心区域已经有70%的同源指纹排在了第一位。整体而言, 中心区域同源指纹排在第一位的比例明显高于三角区域。

2.2.1 相似异源指纹的出现数量

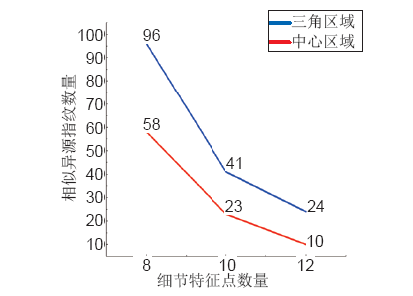

实验中, 对80枚现场指纹的三角区域及中心区域分别点取8、10、12个特征点时, 在候选列表中找到相似异源指纹的情况见图1。实验结果表明, 有的现场指纹可以找到多枚相似异源指纹。随着细节特征点数量的增加, 相似异源指纹出现的数量减少, 而且, 点取的特征点在中心区域时找到的相似异源指纹数量少于三角区域。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 不同区域相似异源指纹出现数量Fig.1 Amount of the close non-matching fingerprints to emerge in the central or delta area

2.2.2 点取特征在三角区域时相似异源指纹分析

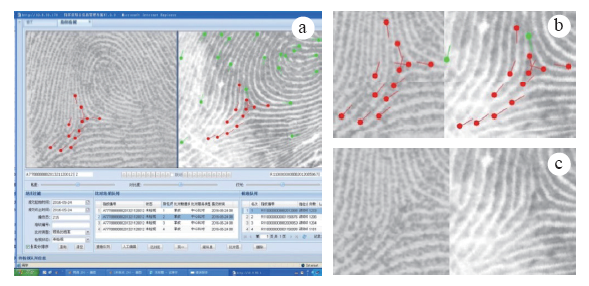

在现场指纹的三角区域点取8个特征点时, 一共寻找到96枚相似异源指纹。选择其中一枚指纹的相似情况作为示例（见图2）：图中a为系统查询及人工比对后找到的其中一枚相似异源指纹的显示界面; b的左半部分为现场指纹特征点的点取情况, 右半部分为候选列表中这枚相似异源指纹特征点的点取情况; c为不显示系统点取特征点时的现场指纹和相似异源指纹。整体上看, 这两枚指纹明显是来源不同的, 但现场指纹通常是残缺、模糊的, 如果在案件现场, 指纹遗留的部位是该图中b的左半部分时, 那么右半部分的相似异源指纹就有可能会影响指纹鉴定人员的判断。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 三角区域点取8个特征点的相似异源指纹示例Fig.2 The close non-matching fingerprints shown with 8 minutiae selected in delta area

在现场指纹的三角区域点取10个特征点时, 一共寻找到41枚相似异源指纹, 数量虽少于8个特征点, 但相似程度也是比较高的, 选择其中一枚相似异源指纹作为示例（见图3）, 图示情况与图2相同（图中绿色的点不是本实验选取的细节特征点）。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 三角区域点取10个特征点的相似异源指纹示例Fig.3 The close non-matching fingerprints shown with 10 minutiae selected in delta area

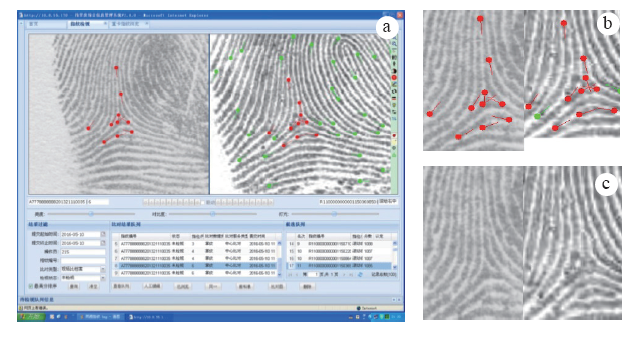

在现场指纹的三角区域点取12个特征点时, 一共寻找到24枚相似异源指纹。当特征点数量变多时, 特征点之间的组合方式也更为复杂, 因此相似异源指纹的数量减少。但是值得注意的是, 点取12个特征点时, 仍然存在遇到相似异源指纹的可能性。选择其中一枚相似异源指纹作为示例（见图4）, 图示情况与图3相同。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 三角区域点取12个特征点的相似异源指纹示例Fig.4 The close non-matching fingerprints shown with 12 minutiae selected in delta area

2.2.3 点取特征在中心区域时相似异源指纹分析

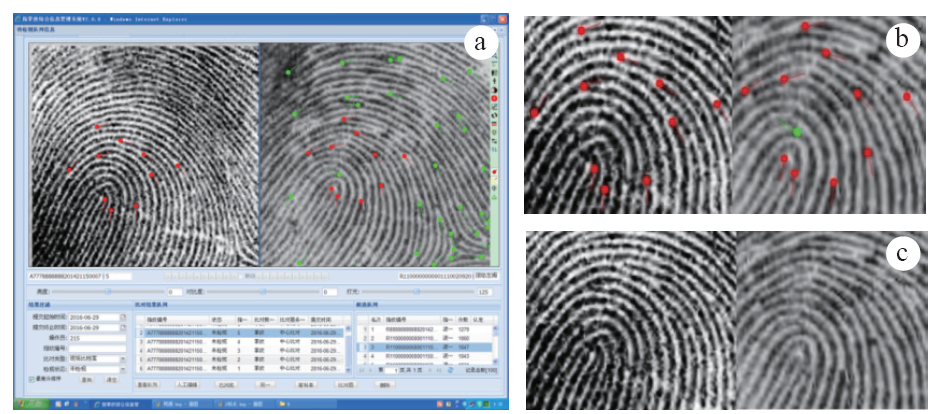

在现场指纹的中心区域点取8个特征点时, 一共寻找到58枚相似异源指纹。相似异源指纹数量明显少于三角区域, 主要是因为中心区域的花纹一般比较特殊, 不易出现相似的情况。选择其中一枚指纹的相似情况作为示例（见图5）, 图示情况与图3相同。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 中心区域8个特征点的相似异源指纹示例Fig.5 The close non-matching fingerprints shown with 8 minutiae selected in central area

在现场指纹的中心区域点取10个特征点时, 一共寻找到23枚相似异源指纹。与中心区域8个特征点相比, 10个特征点时找到的相似异源指纹数量减少了一半还多。同时, 相似异源指纹数量也少于三角区域。选择其中一枚相似异源指纹作为示例（见图6）, 图示情况与图3相同。

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 中心区域10个特征点的相似异源指纹示例Fig.6 The close non-matching fingerprints shown with 10 minutiae selected in central area

在现场指纹的中心区域点取12个特征点时, 一共寻找到10枚相似异源指纹。相似异源指纹的数量远少于中心区域的8、10个特征点和三角区域点取12个特征点时找到的相似异源指纹数量。选择其中一枚相似异源指纹作为示例（见图7）, 图示情况与图3相同。这枚指纹的中心区域花纹结构相对比较复杂, 却仍然存在相似的可能性。目前实际工作中, 指纹存在12个细节特征点相符合时就可以进行认定, 然而相似异源指纹的存在提醒指纹鉴定人员在综合评断阶段一定要认真分析相同点与差异点。

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 中心区域12个特征点的相似异源指纹示例Fig.7 The close non-matching fingerprints shown with 12 minutiae selected in central area

2.2.4 相似异源指纹与同源指纹的排位比较

由表2可看出, 随着细节特征点数量的增加, 中心区域和三角区域的相似异源指纹排位在同源指纹之前的可能性都逐渐降低。同时, 三角区域的相似异源指纹排位在同源指纹之前的比例明显高于中心区域。

表2

Table 2

表2(Table 2)

表2 相似异源指纹与同源指纹排位先后比较 Table 2 AFIS ranking of fingerprints along with the minutiae amount and area from both the true source and the close non-matching origins 区域 项目 8 10 12 三角区域 相似异源指纹出现数量/枚 96 41 24 相似异源指纹排名在同源指纹之前数量/枚 61 20 9 相似异源指纹排名在同源指纹之前比例/% 63.54 48.78 37.5 中心区域 相似异源指纹出现数量/枚 58 23 10 相似异源指纹排名在同源指纹之前数量/枚 28 3 0 相似异源指纹排名在同源指纹之前比例/% 48.28 13.04 0

表2 相似异源指纹与同源指纹排位先后比较 Table 2 AFIS ranking of fingerprints along with the minutiae amount and area from both the true source and the close non-matching origins

对找到的相似异源指纹进行分析时发现, 有些相似异源指纹跟现场指纹手位一致, 而且, 有的还是来自同一指位的（表3）。

表3

Table 3

表3(Table 3)

表3 相似异源指纹与现场指纹手位及指位的一致性 Table 3 Consistency of hand placement between the close non-matching fingerprints and the latent (or scene-collected) ones 区域 项目 8个细节特征点 10个细节特征点 12个细节特征点 手位 一致 指位 一致 手位 一致 指位 一致 手位 一致 指位 一致 三角区域 数量/枚 73 33 32 14 20 8 比例/% 76.04 34.38 78.05 34.15 86.96 34.78 中心区域 数量/枚 43 22 16 8 6 2 比例/% 78.18 37.93 69.57 34.78 60.00 20.00

表3 相似异源指纹与现场指纹手位及指位的一致性 Table 3 Consistency of hand placement between the close non-matching fingerprints and the latent (or scene-collected) ones
