引用本文
刘晋, 田亚杰, 王跃, 崔佳, 王明直, 刘伟平, 胡书良. 荧光钙血迹蓝钠试剂显现潜在灰尘、尿渍和血足迹[J].刑事技术, 2017,42(5):375-378
LIU Jin, TIAN Yajie, WANG Yue, CUI Jia, WANG Mingzhi, LIU Weiping, HU Shuliang. CFSBB Enhancement to Develop Latent Footprints Contaminated with Dust, Urine and Blood[J]. Forensic Science and Technology,2017,42(5): 375-378
doi: 10.16467/j.1008-3650.2017.05.007
Permissions
Copyright©2017, 《刑事技术》编辑部
《刑事技术》编辑部
荧光钙血迹蓝钠试剂显现潜在灰尘、尿渍和血足迹
刘晋1, 田亚杰2,*, 王跃3, 崔佳1, 王明直1, 刘伟平1, 胡书良1
1. 公安部物证鉴定中心,北京 100038
2.中国人民公安大学刑事科学技术学院,北京 100038
3北京警察学院,北京 102202
* 通讯作者：田亚杰（1992—）,男,甘肃庆阳人,硕士研究生,研究方向为痕迹检验。E-mail:977960287@qq.com

第一作者简介：刘晋（1978—）,男,山东沂水人,硕士,副研究员,研究方向为痕迹检验、现场勘验、现场重建。E-mail:markslab@163.com

基金资助: 公安部科技强警基础工作专项项目（No.2015GABJC19）
摘要

目的 探索新型试剂荧光钙血迹蓝钠对微量灰尘、尿渍、血足迹的显现效果、适用客体范围和操作流程规范。方法 使用新型试剂荧光钙血迹蓝钠,采用高压微雾雾化法分别显现常见4类8种非渗透性地板上的灰尘、尿渍和血足迹样本,并与自然光下拍照提取效果进行比较。结果 4号客体即黑色大理石上足迹样本显现后与背景反差小,自然光下难以观察到清晰的足迹;其他3类7种地板上的微量灰尘、尿渍、血足迹,显现后花纹清晰,呈亮蓝色,显现提取效果明显优于自然光下拍照提取效果。结论 荧光钙血迹蓝钠试剂适用于显现常见非渗透性浅色地板上的灰尘足迹、尿渍足迹和潜血足迹。

关键词: 荧光钙血迹蓝钠; 灰尘足迹; 尿渍足迹; 血足迹; 显现效果
中图分类号:DF794.1 文献标志码:A 文章编号:1008-3650(2017)05-0375-04
CFSBB Enhancement to Develop Latent Footprints Contaminated with Dust, Urine and Blood
LIU Jin1, TIAN Yajie2,*, WANG Yue3, CUI Jia1, WANG Mingzhi1, LIU Weiping1, HU Shuliang1
1. Institute of Forensic Science, Ministry of Public Security, Beijing 100038, China
2. School of Criminal Science and Technology, People's Public Security University of China, Beijing 100038, China
3. Beijing Police College, Beijing 102202, China
Abstract

Objective To explore the effect of Calcium-Fluorescent-Sodium-Blue Bloodstain (CFSBB) on developing latent footprints contaminated with dust, urine and blood so as to define the suitable carrying objects and appropriate working requirements.Methods CFSBB, a new type of fluorescent agent, was respectively used to reveal the footprint samples that were stained with dust, human urine/blood on the commonly 4-class’s 8-type non-porous floor boards (No.1 to No.8). The latent footprints were photographed when developed by the pulverized CFSBB so that the extraction effect can be compared with those photos taken under natural light.Results With the exception of No. 4 carrying object, a kind of black marble, unable to make the latent footprint clearly appeared due to a low background contrast, the other 3-class’s 7-type floor boards have resulted in the latent footprints to be visualized with legible patterns in bright blue color no matter what the contaminants are dust, urine or blood. The CFSBB is obviously much better of extraction effect than the direct photographing against the footprint samples on carrying objects under natural light.Conclusion CFSBB is suitable to develop the latent footprints contaminated with dust, urine and blood on light-colored non-porous carrying objects.

Key words: CFSBB; dust footprint; urine footprint; bloody footprint; effect of development

足迹是犯罪现场最常见的痕迹物证, 但犯罪现场留下的灰尘、尿渍和血足迹绝大多数因客体背景干扰或与客体间反差微弱, 致使其在自然光线下难以有效照相固定提取, 对此, 刑事技术研究人员探索出一系列潜在平面足迹增强显现方法。国内外通常采用侧光观察法、静电吸附法、硫氰酸钾气熏法、转印染色法和固定粉末法增强灰尘足迹痕迹与背景之间的反差, 从而使足迹更清晰地显现出来[1, 2, 3, 4, 5, 6]。近些年来, 痕迹检验工作者采用pH指示剂溴酚蓝、溴酚绿等在即时贴转印后对灰尘足迹进行增强[7], 但即时贴在转印过程中由于诸多因素的影响, 对灰尘足迹转印不完整, 影响足迹细节特征的提取, 而且, 上述灰尘足迹显现方法往往对泥水渍足迹、尿渍足迹、血足迹效果不佳。国内外对尿渍足迹研究较少, 主要采用侧光观察法、硝酸银溶液显现法、溴酚蓝增强法、SFN碘联雾化镀膜显现法、茚二酮、茚三酮法等[8, 9, 10]。
血足迹往往出现在命案现场, 此类案件影响较大, 对此类足迹显现方法研究较多, 有四甲基联苯胺法、鲁米诺显现法、氨基黑10B显现法、托马斯亮蓝显现法、匈牙利红显现法、隐色孔雀绿法、罗丹明、无色结晶紫、蓝星等[11, 12, 13, 14, 15, 16, 17], 但这些显现法无普适性, 无法同时有效显现他种介质足迹。在犯罪现场尿渍足迹与灰尘足迹、血足迹与灰尘足迹多同时存在, 技术人员很难选取恰当的试剂、方法在不破坏他种足迹下进行快速显现提取。新的化学试剂荧光钙血迹蓝钠(Calcium-Fluorescent-Sodium-Blue Bloodstain, CFSBB)解决了这一难题。对此, 本文选取不同材质、种类地板, 研究荧光钙血迹蓝钠试剂显现微量灰尘、尿渍、血足迹的效果和适用范围, 并探索荧光钙血迹蓝钠试剂的操作流程规范问题, 为荧光钙血迹蓝钠试剂在实践工作中的使用提供指导。

1 显现原理

荧光钙蓝素能够与灰尘中的微量活性钙离子反应生成蓝色物质, 从而将灰尘足迹显现出来; 血迹蓝钠能够与微量的蛋白反应生成蓝色物质, 从而将尿渍、潜血足迹显现出来。为了使改组试剂既能够与灰尘中的活性钙离子反应生成颜色物质, 又能够与尿渍、血液中的微量蛋白反应生成颜色物质, 以荧光钙蓝素为原基试剂, 在重金属铂的催化下嫁接血迹蓝钠, 形成荧光钙血迹蓝钠。荧光钙血迹蓝钠的一端侧链能够与灰尘足迹中的微量活性钙离子反应生成蓝色物质, 另一侧链能够与微量的蛋白反应生成蓝色物质, 从而达到显现潜在灰尘、尿渍、血足迹的目的。

2 材料与方法
2.1 实验材料

照相机（Canon EOS 700D）、足迹搜索灯（KF-1宽幅足迹搜索灯）、三脚架、比例尺、高压微雾雾化器（北京警察学院研制）, 脱脂棉等; 显现试剂：荧光钙血迹蓝钠显现液（北京警察学院研制）; 承痕客体：依据承痕客体材质、颜色、表面粗糙度的不同, 选取常见的4类8种地板（具体种类、属性见表1）;

表1 承痕客体详情 Table 1 physical properties of carrying cbjects
2.2 实验方法

样本制作：将瓷砖、石材、木质地板、地板革放在地面上, 用脱脂棉蘸取适量尿液或血液均匀涂抹鞋底, 并轻轻在报纸上踩踏以除掉多余的滴液, 然后分别在各种客体上踩印足迹样本, 踩印完毕的样本放在阴凉处自然风干, 并贴上对应编号标签分类保存。

显现方法：采用高压微雾雾化显现法, 雾量大, 雾化颗粒细, 达到μ m级超微粒子, 使荧光钙血迹蓝钠试剂酒精溶液形成气雾胶, 通过气雾胶显现潜在足迹。

实验步骤：第一步, 将制作好的足迹样本放置地面上, 并使用照相机固定记录; 第二步, 将显现液荧光钙血迹蓝钠试剂倒入雾化器的雾化杯中, 接通电源, 开启雾化器开关, 调整“ 调节按钮” , 控制流量, 使喷涂效果均匀; 第三步, 雾化器喷头在距离承痕客体约60 cm高处对潜在足迹样本雾化处理, 直至显出明显蓝色足迹; 第四步, 使用照相机对显现后的足迹进行照相固定。

3 结果与讨论

为使显现效果更加容易表达, 本文对潜在足迹的显现效果评判采用分级方法, 主要依据显现后鞋印的清晰程度和鞋底花纹的质量分为四个等级, 分别定义为+++级、++级、+级和-级, 每个等级对应的显现效果评判标准见表2, 不同客体显现效果统计结果见表3。

表2 潜在足迹显现效果等级评判标准 Table 2 Scores for developing latent footprints
表3 灰尘、尿渍、血足迹显现效果 Table 3 Comparation between direct photographing and chemical enhancement of CFSBB to develop the footprints contaminated in dust, urine and blood

实验结果显示, 除4号样本（芝麻黑色光面大理石）外, 灰尘、尿渍、潜血足迹在其他3类7种客体上都取得了非常好的显现效果, 鞋印明显, 鞋底花纹清晰, 具备鉴定价值, 特别是尿渍足迹样本和潜血足迹样本, 显现前自然光线下拍照难以有效提取, 但显现后, 出现明亮的蓝色足迹印痕, 细节特征清晰, 鉴定价值高（图1、图2）。

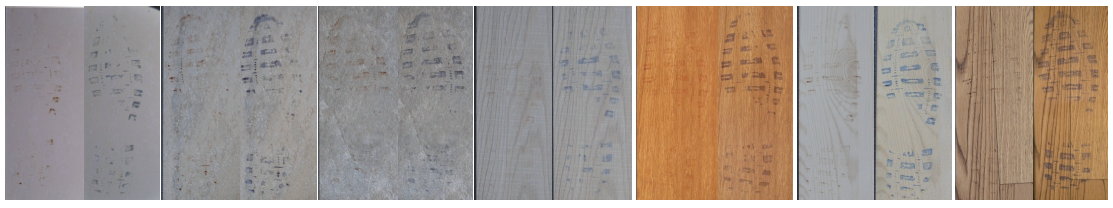

图1 1~3号、5~8号样本潜在尿渍足迹显现前后对比照片（左图为显现前, 右图为显现后）Fig.1 Comparation between direct photographing （the left）and CFSBB chemical enhancement （the rights）— fooprints contaminated in urine

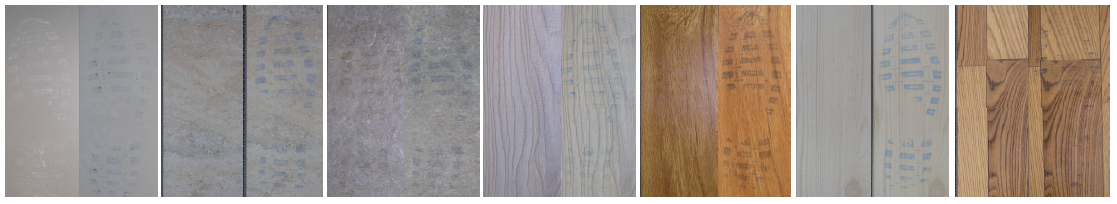

图2 1~3号、5~8号样本潜血足迹显现前后对比照片（左图为显现前, 右图为显现后）Fig.2 Comparation between direct photographing（the left）and CFSBB chemical enhancement（the rights）— footprints contaminated in blood

3.1 承痕客体物理属性对显现效果的影响

荧光钙血迹蓝钠试剂对潜在平面灰尘、尿渍和血足迹在不同客体上的显现效果实验表明, 客体材质和表面粗糙度不影响荧光钙血迹蓝钠试剂的显现效果, 在瓷砖、木质地板、塑料地板中, 灰尘足迹、尿渍足迹和潜血足迹都取得了很好的显现效果, 鉴定价值高; 样本足迹在灰尘、尿渍、血含量较低时, 鞋底花纹纹线依然很清楚地显现出, 表明该试剂有很高的灵敏度。4号客体为芝麻黑色大理石, 由于该试剂与形成足迹的介质反应后呈蓝色, 与黑色背景反差小, 不利于观察。颜色混合规律的间色律指出, 在混合两种非补色时, 会产生一种新的介于两种颜色之间的中间色, 中间色的饱和度低于混合它的任何一种颜色的饱和度。因此, 荧光钙血迹蓝钠试剂不适用于显现深色地板上的潜在灰尘、尿渍、血足迹。

3.2 操作过程对显现效果的影响

采用高压微雾雾化法, 荧光钙血迹蓝钠试剂经过雾化器高压雾化后形成气雾胶, 通过气雾胶与足迹介质中的特定微量物质反应, 因此, 如何控制好雾化量大小、显现距离和显现时间, 成为高压微雾雾化法显现潜在足迹的操作关键, 直接决定着显现效果的好坏。实验之前应仔细调整“ 调节按钮” , 以调节试剂雾化颗粒大小。研究表明, 当喷出的试剂呈均匀带状气雾时喷显效果达到最佳状态。喷显过程中, 一般距样本60 cm处、10 s左右可显出清晰明显的鞋印, 但在具体操作过程中, 应根据雾化量大小和显现效果灵活掌握显现时间。2号、3号、5号、6号、8号承痕客体由于材质和制作加工过程中表面的特殊处理, 具有一定的吸湿性, 因此, 在显现过程中需特别注意显现距离, 控制显现时间, 显出亮蓝色足迹、鞋底花纹清晰即可, 以防因显现过度而造成鞋底花纹扩散。

3.3 特定足迹显现适用性讨论

灰尘足迹由于其成痕物质灰尘颗粒的漫反射性质, 使得在掠入射光源下光滑客体上灰尘足迹与客体背景之间的反差增大, 因而掠入射拍照法成为光滑客体上潜在灰尘足迹的有效提取方法。虽然荧光钙血迹蓝钠试剂显现灰尘足迹也能取得很好的效果, 但掠入射拍照因其有着无损的巨大优势, 且操作简单方便, 所以, 针对光滑客体表面上的灰尘足迹, 应优先采用掠入射拍照提取法（图3）; 针对非光滑客体表面上的灰尘足迹, 由于灰尘和客体表面同时产生漫反射现象, 拍照无法增强足迹与承痕客体间的反差, 因此, 可拍照提取后再进行荧光钙血迹蓝钠试剂增强处理（图4）。尿渍足迹干涸后呈浅白色, 使得尿渍足迹与客体背景反差弱, 自然光线下肉眼难以观察到, 小角度定向反射照相法难以达到理想的提取效果; 血足迹一般状况下肉眼可见, 自然光线下垂直照相能达到理想的提取效果, 但对于潜血足迹, 或在与血液色泽相近的承痕体表面, 如6号、8号客体, 足迹 与客体背景反差小, 拍照难以有效提取, 因此, 针对尿渍足迹和潜血足迹, 拍照固定之后, 应进一步进行荧光钙血迹蓝钠试剂显现, 以增大反差, 达到理想的提取效果。

图3 光滑客体上灰尘足迹(左边为掠入射拍照提取, 右边为荧光钙血迹蓝钠试剂显现效果)Fig.3 Dust-stained footprint on smooth carrying-object (the left was taken with slant incidence photography and the right got by CFSBB chemical enhancement)

图4 粗糙客体上灰尘足迹(左边为掠入射拍照提取, 右边为荧光钙血迹蓝钠试剂显现效果)Fig.4 Dust-stained footprint on coarse carrying-object (the pictures were made with the same handling as indicated in Fig. 3)

4 结论

荧光钙血迹蓝钠试剂适用于显现常见浅色非渗透性地板上的平面潜在灰尘、尿渍、血足迹, 显现处理后的平面足迹明显, 鞋底花纹清晰, 呈亮蓝色, 与客体背景之间存在明显反差, 鉴定价值高, 稳定性高, 不扩散, 解决了此类现场足迹有效提取率低、鉴定价值低的问题; 显现之前拍照固定, 显现后及时拍照记录; 最佳显现距离为60 cm, 显现时间10 s左右; 操作简单, 后期处理方便, 水冲洗擦拭即可, 无危害, 无污染, 不影响DNA检测。由于该试剂的高灵敏性, 在犯罪现场可作为一种新型的潜在足迹搜索方法, 对提高现场勘查中物证的提取质量和效率意义重大。

The authors have declared that no competing interests exist.

参考文献
[1] 王跃, 胡书良, 刘晋. 地板上灰尘足迹的高压微雾溴酚绿和溴酚蓝混合溶液增强技术研究[J]. 中国刑警学院学报, 2014(4): 34-35. [本文引用:1]
[2] 樊睿, 贡献. 地板上灰尘足迹的溴酚蓝溶液新型增强技术研究[J]. 科技创新导报, 2014(32): 15-16. [本文引用:1]
[3] 张艳杰. 溴酚蓝气雾法显现灰尘足迹技术研究[J]. 科技资讯, 2013(20): 220. [本文引用:1]
[4] 史力民, 马健, 姚丽娟. 利用pH指示剂显现潜在灰尘足迹[J]. 中国刑警学院学报, 2000(1): 25-27. [本文引用:1]
[5] ROSS E, GORN M. A study of pyridyldiphenyl-triazine as a chemical enhancement technique for soil and dust impressions[J]. Journal of Forensic Identification, 2010, 60(5): 532-546. [本文引用:1]
[6] FARRUGIA K J, BANDEY H, DAWSON L, et al. Chemical enhancement of soil based footwear impressions on fabric[J]. Forensic Science International, 2012, 219: 12-28. [本文引用:1]
[7] 罗瑞彪, 王恂如. 即时贴—JB染色法显现提取微量灰尘加层足迹[J]. 刑事技术, 2006(5): 50-51. [本文引用:1]
[8] 王跃, 刘晋. 尿渍足迹的碘联雾化镀膜法增强技术研究[J]. 刑事技术, 2014(5): 22-23. [本文引用:1]
[9] 刘伟平, 孟霞, 孟庆玉, 等. 不同客体上尿足迹显现效果的研究[J]. 刑事技术, 2014(5): 27-29. [本文引用:1]
[10] FARRUGIA K J, BANDEY H, BLEAY S. Chemical enhancement of footwear impressions in urine on fabric[J]. Forensic Science International, 2012, 214: 116-146. [本文引用:1]
[11] 卢小康, 王跃. 偶氮荧光桃红血足迹新型显现技术研究[J]. 警察技术, 2014(5): 26-28. [本文引用:1]
[12] 刘赛, 罗亚平. 藻酸盐材料在提取深色织物上潜血足迹的应用[J]. 刑事技术, 2012(2): 6-8. [本文引用:1]
[13] 张金, 葛大勇, 白艳平, 等. 氨基黑显现常见客体上潜血足迹研究[J]. 刑事技术, 2009(4): 11-13. [本文引用:1]
[14] 张忠良, 张丽梅, 刘丽, 等. 潜血痕迹显现新技术的研究[J]. 中国刑警学院学报, 2008(4): 28-29. [本文引用:1]
[15] 施初阳. 氨基黑10B显现血手印血足迹的注意事项[J]. 刑事技术, 2003(S1): 67. [本文引用:1]
[16] BOSSERS L C, ROUX C, BELL M, et al. Methods for the enhancement of fingermarks in blood[J]. Forensic Science International, 2011, 210: 1-11. [本文引用:1]
[17] 樊睿, 王跃. 瓷砖上血足迹溴酚蓝溶液气雾法新型显现技术研究[J]. 科技资讯, 2014(33): 4. [本文引用:1]
