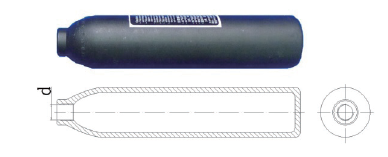

AirForce类气枪的动力来源即连接在枪身支架后方的气瓶, 通过释放压缩气体, 推动气枪铅弹, 使之获得足够的能量射出枪管。从功能角度看, 图2所示的气瓶瓶体属于此类气枪不能缺少的部件, 但却不能因此认定其为枪支零部件。对于某些气瓶, 其上的标记表明其用途包括医疗、潜水等, 说明这些气瓶既非专门为枪支制造, 也不具备枪支专用性, 故不能将其归属为枪支零部件范畴。

图 2

Fig.2

	Figure Option ViewDownloadNew Window
	图 2 气瓶照片与CAD简图Fig.2 Photograph and CAD diagram of the gas cylinder

值得注意的是, 气瓶若需要使用在枪支上, 只需要图2中所示的瓶口内螺纹直径d能够通过相关连接部件与枪身相连, 对于气瓶的其他形状、尺寸均无限制。尺寸因素要求较少, 使得借用其他机械部件的可能性较大, 即使某些没有明确用途的气瓶能用于AirForce类气枪上, 也难以推定其具备枪支零部件的专用性。

消音器从功能上并非AirForce类气枪实现击发必备的零部件, 其作用仅为减小射击时的声响。图3所示的消音器, 右侧有直径为d的孔洞, 只要枪管出口一端用于连接的金属管直径略小于d, 就能通过右侧的6个螺栓进行紧固, 实现消音器与枪支本体的连接。

图 3

Fig.3

	Figure Option ViewDownloadNew Window
	图 3 消音器照片与CAD简图Fig.3 Photograph and CAD diagram of the silencer

虽然从图3中可见6个用于紧固的螺栓, 但其与被连接的金属管状物之间没有对应的螺孔关系, 仅通过螺栓端面与被连接金属管表面的摩擦力实现固定, 所以实际上消音器上紧固螺栓的位置与尺寸并不影响其是否能安装在枪管出口端, 影响消音器安装的尺寸因素只有右端孔径d。由于决定其能否安装的尺寸限制因素只有一项, 无法推断其具备枪支零部件的专用性。

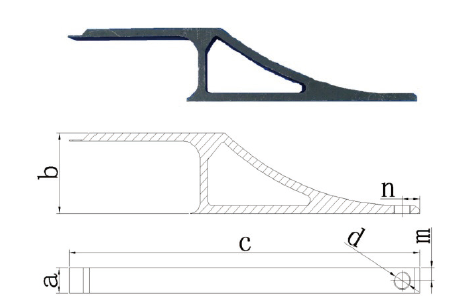

扳机护圈安装在枪身下方, 起保护扳机及其他装置不被意外触发的作用。图1中所示的非制式气枪是否能够击发, 是否具备枪支性能, 与其是否安装有图4所示的扳机护圈没有必然关联。然而, 图4中扳机护圈的外形结构较为复杂, 如果需要安装在特定的非制式气枪上, 必须满足多个尺寸要求。该扳机护圈上有一螺孔, 与枪身支架下表面某一螺孔通过螺栓相连, 故而对螺孔的直径d, 螺孔中心与扳机护圈侧面和断面的距离m、n都有尺寸上的要求; 机件的宽度a需要与枪身支架基本吻合; 机件的左右两端都有楔状结构, 用于插入护木和握把对应位置的固定, 因此扳机护圈的高度b和长度c也是必须满足的安装尺寸条件。

尽管从功能上, 扳机护圈并非枪支必备, 但针对图4所示的此类扳机护圈, 如果需要安装在枪支上, 要满足上述多个尺寸要素, 并与枪身支架、护木、握把相连接, 并有容纳扳机的空间。尺寸要素的增加, 使得该机件适用与其他机械机构, 或安装于多种非制式枪的几率大大降低。尺寸结构限制因素的增加, 有利于推断此机件为上述AirForce类气枪的专用零部件。

图 4

Fig.4

	Figure Option ViewDownloadNew Window
	图 4 扳机护圈照片与CAD简图Fig.4 Photograph and CAD diagram of the trigger guard

过桥拉柄作用相对简单, 为手动推拉过桥时的着力点, 只要能实现与过桥连接, 并容纳于枪身支架所包括的空间中, 就能实现功能。

图5中所示的过桥拉柄的外形尺寸与图1中枪支上的相应零件外形不相同, 但依然能实现互换。该机件上有一直径为d的外螺纹, 只要能与过桥上相应部位的螺孔匹配, 就能作为过桥拉柄使用。安装尺寸要求少, 且外形结构没有严格限制, 使得普通机械制成品能够直接用作过桥拉柄, 因而该机件不具备枪支零部件的专用性。

图 5

Fig.5

	Figure Option ViewDownloadNew Window
	图 5 过桥拉柄照片与CAD简图Fig.5 Photograph and CAD diagram of the gap bridge handle

枪管内壁上加工有右旋膛线, 是气枪弹获取能量得以发射的关键部位, 是AirForce类气枪的核心零部件, 从功能和结构特点的角度判断均能将其归属为枪支零部件。

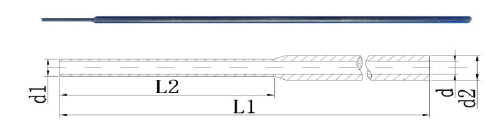

如果图6所示的枪管能安装于图1中枪支内部, 实现互换, 需要满足诸多尺寸要素。尽管制式生产的AirForce气枪枪管也有不同的长度规格, 但枪管的总长度L1是一系列与枪身支架相匹配的数值; 枪管外径d直接影响其能否安装于枪身支架内, 其尺寸应当与相应固定机件匹配; 枪管左侧的较小外径d1应与过桥、击锤等相配, 且外径较小部位的长度L2也应有所限制, 保证击发组件能够实现安装; 枪管内径d2应与一定规格的气枪弹对应, 图2中所示为5.50 mm内径, 常见的还包括4.50 mm和6.35 mm内径。

图 6

Fig.6

	Figure Option ViewDownloadNew Window
	图 6 枪管照片与CAD简图Fig.6 Photograph and CAD diagram of the gun barrel

对于枪管类零部件, 虽然膛线的存在能够明确其发射子弹的特定功能, 但从尺寸角度分析, 要满足安装于AirForce类非制式气枪的要求, 需满足多个尺寸要求, 也能表明其具备专用属性。

固定环安装与枪支内部, 外圈与枪身支架相连, 内圈容纳枪管穿过, 并实现固定枪管的作用, 一般来说AirForce类气枪拥有两个固定环。此类机件虽然对于AirForce类气枪的枪支功能不可或缺, 但由于外形普通, 往往难以说明其枪支零部件专用性。

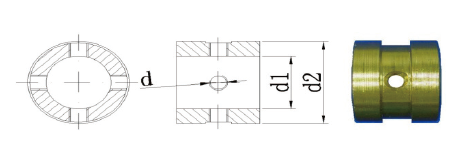

从尺寸结构分析, 图7中固定环的内径d1应当能容纳枪管穿过, 其外径d2应与枪身支架内部结构匹配; 固定环上的螺孔内径d、螺孔数量、分布角度应与枪身支架上的螺孔相对应, 保证固定螺栓能够将枪身支架与固定环连接紧密。对于外形看似简单的固定环类机件, 要实现与枪支对应零部件的互换, 其内径、外径、螺孔等尺寸结构要求多, 说明这类机件用于其他机械装置的通用性可能性较小, 增大了其专用于特定非制式枪支的概率。

图 7

Fig.7

	Figure Option ViewDownloadNew Window
	图 7 固定环照片与CAD简图Fig.7 Photograph and CAD diagram of the fixed ring

将专门用于枪支的特定零部件与借用市售通用产品充当零部件进行区分, 是非制式枪支零部件推断的关键步骤。以上举例讨论的6种Airforce类气枪零部件, 既有直接借用的市售产品, 也有具备一定特定性的专门机件。

从尺寸结构的角度进行分析, 市售通用产品的借用有一个共同特点, 即安装尺寸参数要求少, 往往一个螺纹匹配或一个管径适合, 就能将其与枪支其他部位连接; 而且借用在枪支上的市售通用产品部件往往仅和枪支的一个部件或两个同类部件相连, 很少出现与两个以上不同枪支零部件相连的情况。上述气瓶、消音器和过桥拉柄即属此类借用市售机件的情况。

为了满足枪支的特定要求, 非制式枪中的专用零部件具有结构、尺寸的相应特性, 一般来说, 专用零部件应当有多个与安装相关的尺寸参数, 并且与枪支上的多个不同种类的其他部件相连。一般认为, 当机件上存在多个与安装装配相关的尺寸限制因素时, 这一机件的专用特性将比尺寸限制因素较小的零部件更强; 若机件在枪支上同时与多种其他零部件相连, 则此类机件专为该种非制式枪设计生产加工的可能性也将增大, 对市售通用部件的借用将难以达到这一目标。上述扳机护圈、枪管和固定环即属于具有一定专用性的零部件。

笔者列出了通过实物比对、结构尺寸判断专用零部件的充分条件。

首先, 排除机械部件中通用性极强的螺栓、螺母、垫片、销钉、弹簧等机件, 此类通用件虽会用于多个机件的连接, 但不能作为专用零部件的判断对象, 也不能用于后续判定其他枪支零部件专用性。

其次, 需要提供具备枪支性能的非制式枪, 非制式枪的个体特异性决定判断其中的专用枪支零部件应参照枪支实物。

第三, 将待检验的零部件与枪支实物上的对应部位进行比对, 满足外形轮廓尺寸一致, 说明二者确属同一类机件; 满足互换性, 更换后不改变枪支性能检验结论, 说明此类部件具有相应功能。

第四, 满足上述条件的枪支零部件, 根据其在枪支上的安装情况进行推断。待检验的枪支零部件, 如满足其在枪支上与3个以上（含）机件相连, 或与2种以上（含）不同零部件相连, 认为其具有枪支零部件的专用性, 可进一步确定其属于枪支零部件。

非制式枪支零部件的专用性评定, 也存在着从其他角度出发的方法。对于较高程度模仿制式枪支制造的非制式枪支, 可以将相应零部件直接与制式枪支进行比较。对于非制式枪支制造技术水平较低, 其上的零部件基本不存在批量规范生产, 大多为手工方式个别制造的, 其判定方法势必也应当与本文所述方法有所区别。加之非制式枪的种类和制造技术不断变化更新, 认定其零部件的方式方法也应当随情况变化而不断更新。

故而, 上述非制式枪支零部件认定方法, 为通过AirForce类气枪总结而来, 经过实物比对、结构尺寸分析得出的充分条件, 而非充分必要条件。满足上述条件可认为具备零部件专用性, 不满足上述条件, 并不能据此认为其不属于枪支零部件。
