VSC5000文件检验工作站(Foster Freeman公司, 英国), 配置有365 nm长波紫外入射光, 365 nm长波紫外透射光等11种光源, 能以1360× 1024的解析度连续从2~20倍放大至7~80倍.

佳能LBP-800激光打印机, 佳能4570DN, GP405一体机, 柯尼卡美能达Magicolor 1600W彩色激光打印机, 惠普1020plus激光打印机, 惠普Color LaserJet 2600n彩色激光打印机等6台不同品牌和型号的打印机; 机器雕刻的木质印章2枚, 原子印章1枚; “ 北京” 牌红色印泥, “ 奥林丹” 牌红色泡沫印泥各1盒; “ 百旺” 牌高级多功能A4打印纸(70 g/m²)40张.

首先, 用3枚印章在空白纸上盖印印文, 每枚印章盖印12份, 共得到36张“ 空印” 样张.再用6台打印机在这些样张上打印文字, 每台打印机分别打印6份, 打印时调整好文字布局, 使得印文与打印文字存在交叉笔画, 形成36份“ 先朱后墨” 的样本.

其次, 用6台打印机在空白纸上打印文字, 每台打印机分别打印6份, 共得到36份样张.再用3枚印章分别在打印内容上盖印, 每枚印章盖印12份, 形成36份“ 先墨后朱” 的样本.

对72份实验样本编号, 标注打印机品牌, 型号及印章或印油的名称.

先目视观察实验样本, 选取明显的交叉部位, 分别予以标示; 使用VSC5000文件检验工作站, 运用不同光源的紫外线进行照射和透射检验, 观察两种时序样本交叉部位与非交叉部位的荧光反映, 再选择特征反映较好的样本进行拍照, 截图, 并记录检验时的光源, 波长, 亮度, 滤色片, 放大倍率等各项参数.

运用VSC5000文件检验工作站, 首先对所有实验样本选择365 nm的紫外荧光照射, 经放大观察, 发现:在先打印后盖印的时序条件下, 打印文字中与印染物相交叉的部位颜色明显变深, 笔画显得粗, 宽, 而与印染物未相交叉的部位颜色浅淡, 笔画显得细, 窄; 在先盖印后打印的时序条件下, 打印文字中与印染物相交叉的部位及未相交叉的部位颜色表现一致, 笔画宽度也无明显差异^[8], 如图1所示.其中, 图1a, 图1b是在“ 长通滤色片” 为“ 可见” , “ 带通滤色片” 为“ 关闭” ” 条件下的检验情况, 图1c, 图1d是在“ 长通滤色片” 为“ OG530” , “ 带通滤色片” 为“ 关闭” 条件下的检验情况.

图 1

Fig.1

	Figure Option ViewDownloadNew Window

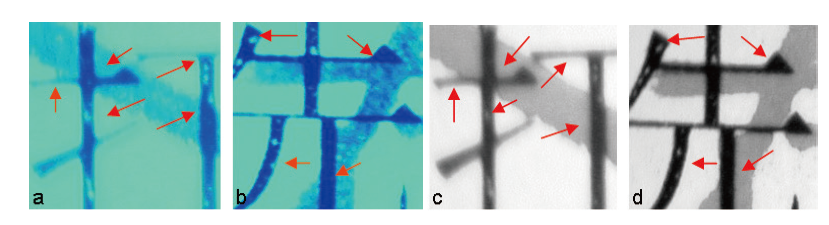

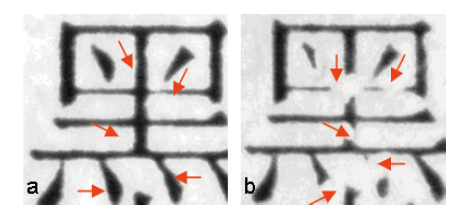

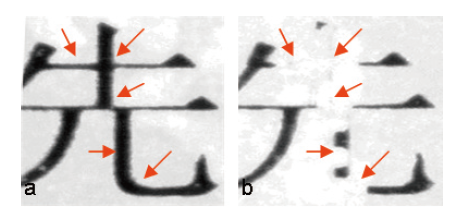

	图 1 紫外荧光照射检验.a, c为先打印后盖印; b, d为先盖印后打印.Fig.1 Irradiating examination by ultraviolet fluorescence. a, c: printing-seal; b, d: seal-printing.

接着, 对实验样本进行紫外荧光透射, 经放大观察, 发现:在先打印后盖印的时序条件下, 打印文字笔画比较完整, 而在先盖印后打印的时序条件下, 打印文字与印文交叉处笔画容易产生断笔或不完整的现象, 如图2所示.其检验条件中的设备参数是:“ 光源” 为“ 透射光源UV” , “ 长通滤色片” 为“ OG570” , “ 带通滤色片” 为“ 关闭” .

图 2

Fig.2

	Figure Option ViewDownloadNew Window

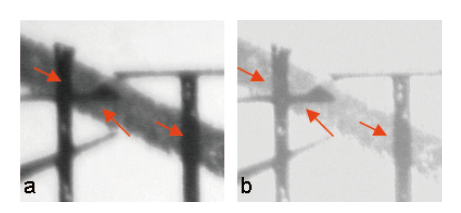

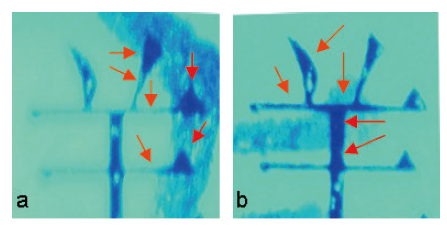

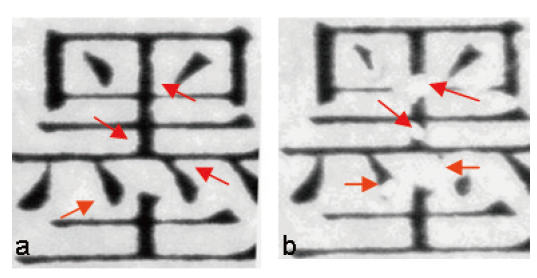

	图 2 紫外荧光透射检验.a为先打印后盖印; b为先盖印后打印.Fig.2 Transmission examination by ultraviolet fluorescence. a: printing-seal; b: seal-printing.

激光打印机所用墨粉的主要成分为苯乙烯-丙烯酸酯聚合物, 铁氧化物及表面改性剂聚乙烯/聚丙烯石蜡等, 每一品牌的打印机所使用墨粉的成分和占比也有所不同.印章印染物可分为印泥, 普通印油和原子印油三大类, 不同厂家生产的印染物即使类型相同, 成分和比例也有所区别.受客观条件限制, 本实验仅对印染物的类型进行比较性分析, 没有对具体成分及比例细化研究.另外, 紫外光在直射, 透射及不同滤色片条件下所产生的荧光效应也会不同.为了证实激光打印墨粉成分, 印染物的种类, 紫外光源照射方向及滤色片型号等因素是否对荧光反应产生影响及影响的程度, 实验中, 在保持其它条件不变的情况下, 改变某个条件逐一进行比较分析.

2.2.1 打印机的影响

本实验共使用6台不同品牌和型号的激光打印机, 经观察和比较, 发现打印机碳粉的成分及占比对时序特征的影响不大, 在紫外荧光照射和透射下, 通过调整长通滤色片和带通滤色片的参数, 图像显示的亮度和对比度, 各种时序特征能较好地反映出来.图3~图8为不同打印机打印材料运用紫外荧光照射的检验情况, 其中“ 长通滤色片” 设置为“ 可见” , “ 带通滤色片” 设置为“ 关闭” .

图 3

Fig.3

	Figure Option ViewDownloadNew Window

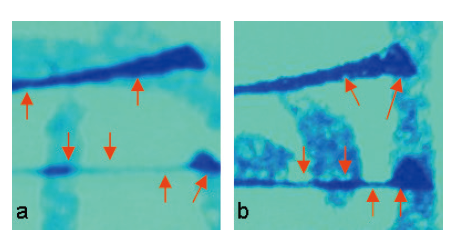

	图 3 佳能LBP-800激光打印机打印.a为先打印后盖印; b为先盖印后打印.Fig.3 Printings by Canon LBP-800. a: printing-seal; b: seal-printing.

图 4

Fig.4

	Figure Option ViewDownloadNew Window

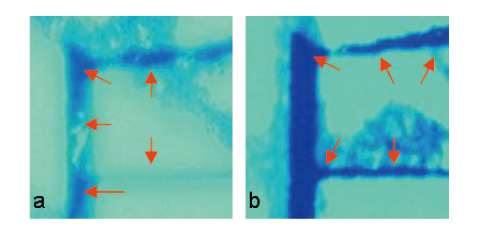

	图 4 佳能4570DN一体机打印.a为先打印后盖印; b为先盖印后打印.Fig.4 Printings by Canon MF-4570DN. a: printing-seal; b:seal-printing.

图 5

Fig.5

	Figure Option ViewDownloadNew Window

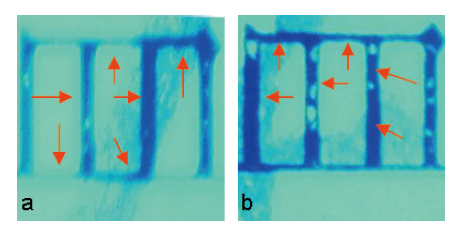

	图 5 佳能GP405一体机打印.a为先打印后盖印; b为先盖印后打印.Fig.5 Printings by Canon GP405 laser printer. a: printing-seal; b: seal-printing.

图 6

Fig.6

	Figure Option ViewDownloadNew Window
	图 6 柯尼卡美能达Magicolor 1600W彩色激光打印机打印.a为先打印后盖印; b为先盖印后打印.Fig.6 Printings by Konica Minolta Magicolor1600W. a: printing-seal; b: seal-printing.

图 7

Fig.7

	Figure Option ViewDownloadNew Window
	图 7 惠普1020plus激光打印机打印.a为先打印后盖印; b为先盖印后打印.Fig.7 Printings by HP 1020 Plus printer. a: printing-seal; b:seal-printing.

图 8

Fig.8

	Figure Option ViewDownloadNew Window
	图 8 惠普Color LaserJet 2600n彩色激光打印机打印.a为先打印后盖印; b为先盖印后打印.Fig.8 Printings by HP Color LaserJet 2600n. a: printing-seal; b: seal-printing.

2.2.2 印染物的影响

实验中, 选用2枚木质印章分别蘸取“ 北京” 牌红色印泥和“ 奥林丹” 牌红色泡沫印泥盖印.“ 北京” 牌红色印泥呈固态, 有粘性, 油性成分较大; “ 奥林丹” 牌红色泡沫印泥呈液态, 吸附于海棉内, 油性成分稍小; 第3枚印章为原子印章, 原子印油主要由合成树脂, 颜料, 表面活性剂, 植物油, 矿物油, 高沸点溶剂等按一定比例配合加工而成, 吸附于印章的储墨材料— 印垫中.在保持打印机品牌和型号相同的条件下, 笔者对3种印染物形成的实验材料进行比较分析, 发现荧光法能成功检验出3种印染物的朱墨时序.图9为“ 北京” 牌红色印泥盖印印文与打印文字形成的交叉部位在紫外荧光照射下的检验情况, 检验时, “ 长通滤色片” 设置为“ OG530” , “ 带通滤色片” 设置为“ 关闭” .图10为“ 奥林丹” 牌红色泡沫印泥盖印印文与打印文字形成的交叉部位在紫外荧光照射下的检验情况, 检验时, “ 长通滤色片” 设置为“ OG570” , “ 带通滤色片” 设置为“ 关闭” .图11为原子印章盖印印文与打印文字形成的交叉部位在紫外荧光照射下的检验情况, 检验时, “ 长通滤色片” 设置为“ OG550” , “ 带通滤色片” 设置为“ 关闭” .在这些图片中, 明显可见在先打印后盖印的时序条件下, 打印文字笔画比较完整, 但在先盖印后打印时序条件下, 打印文字与盖印文字交叉处部分笔画存在中断或不完整的现象.

图 9

Fig.9

	Figure Option ViewDownloadNew Window
	图 9 “ 北京” 牌红色印泥盖印.a为先打印后盖印; b为先盖印后打印.Fig.9 Seals stamped by Beijing red inkpad. a: printing-seal; b: seal-printing.

图 10

Fig.10

	Figure Option ViewDownloadNew Window
	图 10 “ 奥林丹” 牌红色泡沫印泥盖印.a为先打印后盖印; b为先盖印后打印.Fig.10 Seals stamped by Aolindan red foam inkpad. a: printing-seal; b: seal-printing.

图 11

Fig.11

	Figure Option ViewDownloadNew Window
	图 11 原子印章盖印.a为先打印后盖印; b为先盖印后打印.Fig.11 Seals stamped by atom seal. a: printing-seal; b: seal-printing.

2.2.3 光源与滤色片的影响

VSC5000文件检验工作站配置有多种紫外光源, 经过比较分析, 发现光源设置为“ 透射光源UV” 或“ 365 nm紫外光源” 时, 检验激光打印文字和印章印文交叉时序的效果较好.图12为两种光源对先打印后盖印实验样本的检验情况, 虽然颜色表现不同, 但打印文字与盖印印文交叉处笔画颜色均变深, 宽度增加.

图 12

Fig.12

	Figure Option ViewDownloadNew Window

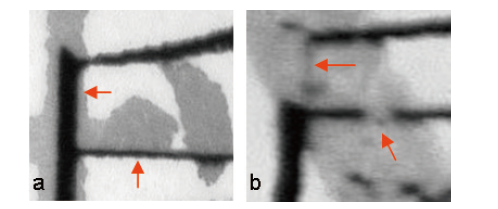

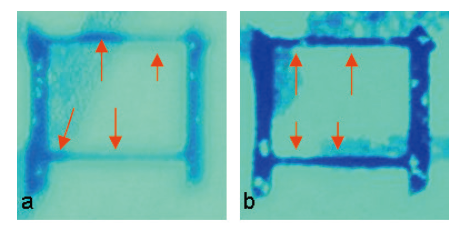

	图 12 两种紫外光源的检验情况.a:为透射光源UV; b为365 nm紫外光源.Fig.12 Examination by two kinds of light source. a: transmitting UV; b: 365 nm ultraviolet.

滤色片属于滤光片的一种, 其主要作用是校正色彩偏差, 使色彩得以正常还原, 还可改变入射光的强弱, 使图像色彩真实, 避免偏色.VSC5000文件检验工作站配置有长通滤色片和带通滤色片.检验中可通过调整长通滤色片和带通滤色片的参数, 取得最佳检验效果.图13为佳能LBP-800打印机打印文字与“ 北京” 牌红色印泥盖印印文形成的“ 先朱后墨” 实验材料在365 nm紫外光源照射下的检验情况, 图13a中“ 长通滤色片” 设置为“ 可见” , 图13b中“ 长通滤色片” 设置为“ OG530” , 两者的“ 带通滤色片” 均为“ 关闭” .可以发现, 图13a交叉部位与非交叉部位笔画色差不明显, 检验效果不佳; 但图13b交叉部位与非交叉部位笔画色差比较明显, 断笔现象清晰可辨.

图 13

Fig.13

	Figure Option ViewDownloadNew Window

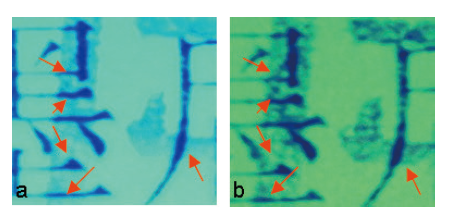

	图 13 两种长通滤色片的检验情况.a“ 长通滤色片” 为“ 可见” ; b“ 长通滤色片” 为“ OG530” .Fig.13 Examination by two kinds of long pass filters. a: Long Pass Filter at Visible; b: Long Pass Filter at OG530.

图14为惠普HP Color LaserJet 2600n彩色激光打印机打印文字与原子印章盖印印文形成的“ 先朱后墨” 实验材料在365 nm紫外光源照射下的检验情况, 图14a中“ 带通滤色片” 设置为“ 535” , 图14b中“ 带通滤色片” 设置为“ 501” , 两者的“ 长通滤色片” 均为“ 关闭” .经比较可发现, 图14a交叉部位与非交叉部位笔画色差不明显, 但图14b交叉部位与非交叉部位笔画色差相对较明显.

图 14

Fig.14

	Figure Option ViewDownloadNew Window

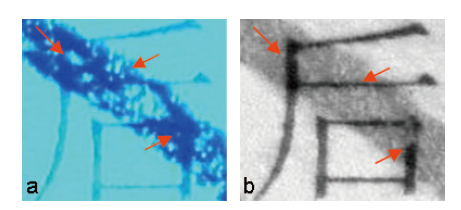

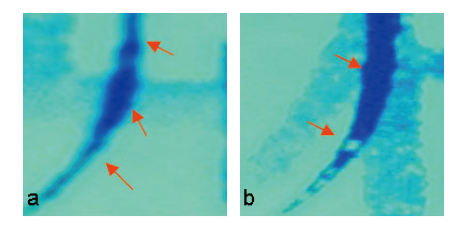

	图 14 两种带通滤色片的检验情况.a“ 带通滤色片” 为“ 535” ; b带通滤色片为“ 501” .Fig.14 Examination by two kinds of band-pass filters. a: Band-pass Filter on 535; b: Band-pass Filter on 501.
