手动和棘轮电缆剪剪切痕迹的检验
白艳平, 刘伟平
公安部物证鉴定中心痕迹检验技术处,北京市 100038
摘要
关键词: 手动电缆剪; 棘轮电缆剪; 剪切痕迹
中图分类号:DF794.1 文献标志码:B 文章编号:1008-3650(2014)02-0045-03

电缆剪是一种专门用于剪切电缆的大型剪刀, 两刃交错实现剪切作用。目前市场上电缆剪的种类较多, 有传统的手动电缆剪、棘轮电缆剪, 近期还出现了液压电缆剪、电动液压电缆剪、全电动电缆剪等。由于手动电缆剪和棘轮电缆剪具有易携带、价格低等其他电缆剪无法比拟的优点, 成为盗窃电缆者的首选作案工具。

手动电缆剪与普通剪刀的剪切原理相同, 均系错口咬合。手动电缆剪(见图1)能轻松切断小直径电缆, 大直径电缆一般并不容易剪断。电缆剪的头部由两个弧形刃口组成, 刃口楔角较大, 刃口斜面和平面均有线形加工痕迹。

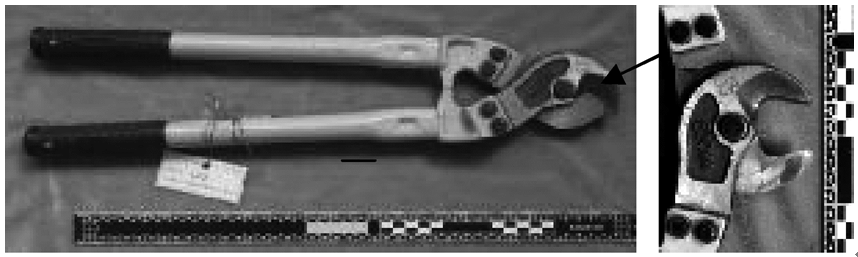

图1 手动电缆剪

棘轮电缆剪(见图2)包括握柄装置、剪切装置及推进装置, 推进装置借助两个齿轮传动, 带动活动刀体上的卡齿往前推进, 使活动刀体与固定刀体的刀锋所形成的圆形口渐次缩小, 以达到剪切的功效。棘轮电缆剪的刃口斜面及平面上无明显加工痕迹。

图2 棘轮电缆剪

1 实 验
1.1 材料与仪器

工具:京工牌600mm手动电缆剪和上海长青电工实业有限公司生产的XLJ-95A棘轮电缆剪各1把。

材料:分别选用直径约2.5cm和3.5cm的3+2芯铜电缆线两根, 电缆线外都有约0.5cm厚的塑胶包皮, 电缆线内每根芯线外有塑胶包皮, 内由多股铜丝构成。

设备:具备拍照功能的KH-7700体视显微镜和莱卡比较显微镜。

1.2 实验方法

分别利用手动电缆剪和棘轮电缆剪剪切多芯铜电缆线, 宏观观察断头的整体形态及种类特征, 显微观察断头细节特征。

1.3 实验结果

手动电缆剪剪切断头痕迹的特点(见图3):手动电缆剪剪切直径约2.5cm的电缆线时, 剪切面较平整, 黑色塑胶包皮剪切面上形成两组弧形线条, 分布于剪切面的两侧, 分别由手动电缆剪的两个刃口剪切形成, 线条分布稳定, 具备同一认定价值; 根据线条流向及分布关系可以判断出起剪位置和收剪位置, 即两组弧形线条的两处交点部位, 该处线条相交呈角形; 芯线的剪切面较平滑, 部分芯线上有峰角, 反映出错口咬合的特征。手动电缆剪剪切3.5cm粗的电缆线时, 由于电缆线较粗, 剪切时塑胶包皮在两刃口的挤压作用下向前端堆积变形, 当变形超过屈服极限时, 塑胶包皮部分断裂以释放刃口给予的压力, 从而在收剪部位会形成挤压裂痕, 一般呈弧形。

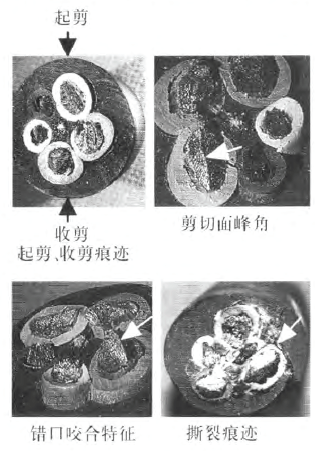

图3 手动电缆剪剪切痕迹

棘轮电缆剪剪切痕迹的特点(见图4):棘轮电缆剪剪切2.5cm和3.5cm粗的电缆线形成的剪切痕迹特点相同, 均系一侧剪切面较平整, 该侧黑色塑胶包皮上形成线条痕迹或搓擦痕, 芯线上反映出较光滑的剪切面, 系旋转刀体的刃口在进给过程中形成; 另一侧剪切面较粗糙, 该侧塑胶包皮上形成由外向内与剪切方向垂直的条状痕迹或推挤痕, 部分芯线上反映出挤压痕, 系旋转刀片推进过程中由固定刀体的刃口形成; 剪切刃口不锋利时, 部分芯线被拉断, 呈参差不齐状。棘轮电缆剪剪切电缆时, 塑胶包皮剪切面上未形成明显的线条痕迹。

图4 棘轮电缆剪剪切痕迹

2 讨 论

利用电缆剪切断面上痕迹可进行种类认定和同一认定。检验时, 首先观察剪切断面, 判断塑胶包皮上是否有起剪和收剪痕迹(多数情况下, 痕迹反映为角形弧线)、芯线上是否有两侧剪切面均较光滑的错口咬合痕迹、以起剪和收剪为分割线, 两侧塑胶包皮上的线条是否呈对称分布且为光滑的弧线形、检验较粗电缆时, 注意观察剪切断面上是否有弧形拉断痕迹等等, 如有上述特征, 可首先分析为手动电缆剪剪切形成; 如果剪切面上一侧出现搓擦痕、另一侧出现推挤痕、芯线出现被拉断后形成的参差不齐状、芯线断面的一侧为剪切痕、另一侧为挤压痕等, 则首先分析为棘轮电缆剪剪切形成。如剪切断面上有连贯的线形痕迹, 则可对工具进行同一认定。

2012年某日, 某建筑工地的电梯所用电缆被盗。经现场勘查提取被剪断电缆4根、侦查锁定一重点作案嫌疑人, 在其住处提取到手动电缆剪1把、棘轮电缆剪1把、断线钳2把。按照上述研究结果检验电缆线断端痕迹, 发现其中3根电缆线的断端均反映出明显的手动电缆剪剪切痕迹特征, 另一根电缆线断端反映出明显的棘轮电缆剪剪切痕迹特征。用送检的手动电缆剪制作剪切痕迹样本, 对剪切线条进行对接检验, 发现二者粗大明显的线条能够自然对接, 构成了同一认定的依据; 鉴于棘轮电缆剪剪切痕迹没有反映出较好的细节特征, 不足以进行同一认定(见图5, 图6)。

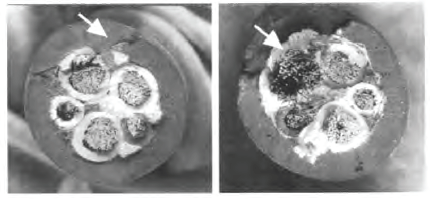

图5 现场及样本电缆线断端照片

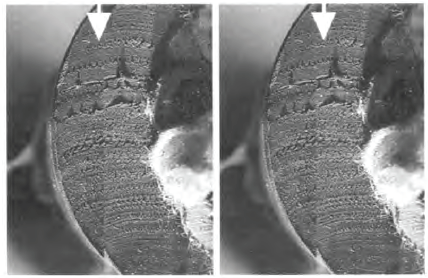

图6 现场及样本痕迹对接照片
