液相色谱-电喷雾离子阱质谱联用测定水中14种除草剂

引用本文

陈学国, 李伟亮, 朱昱, 许英健. 液相色谱-电喷雾离子阱质谱联用测定水中14种除草剂[J]. 刑事技术,2013,38(3): 33-35
CHEN Xue-guo, LI Wei-liang, ZHU Yu, et al. Determination of 14 composite herbicides in water by liquid chromatography-mass spectrometry[J]. Forensic Science and Technology,2013,38(3): 33-35 复制到剪切板

Permissions

《刑事技术》编辑部

液相色谱-电喷雾离子阱质谱联用测定水中14种除草剂

陈学国^1,², 李伟亮³, 朱昱¹, 许英健¹

1. 中国刑警学院法化学系,沈阳 110854

2. 福州大学食品安全分析与检测教育部重点实验室,350108

3. 海南省三亚市公安局,572000

作者简介:陈学国(1977—),男,山东省日照人,副教授,博士,主要从事法医毒物分析新方法新技术研究工作。Tel:024-86982839; E-mail:dicpchenxg@hotmail.com

基金: 公安部应用创新项目(No.2010YYCXLNST012),辽宁省自然科学基金项目(No.201102246)

摘要

目的建立水中14种除草剂液相色谱-电喷雾离子阱质谱联用分析方法。方法水样经固相萃取,洗脱液过膜后直接进行液相色谱-电喷雾离子阱质谱联用分析。结果水中14种除草剂定量分析线性关系良好,相关系数为0.995~0.998,检测限在0.005μg/mL~0.045μg/mL之间,在低、中、高3个不同浓度下,平均回收率在70.5%~110.2%之间,日内RSD均小于10.2%,日间RSD均小于14.4%。结论该方法具有快速、灵敏、高效等优点,能够满足相关司法鉴定工作的要求。

关键词: 法医毒物分析; 除草剂; 液相色谱/质谱; 水

中图分类号:DF795.1 文献标志码:A 文章编号:1008-3650(2013)03-0033-03

Determination of 14 composite herbicides in water by liquid chromatography-mass spectrometry

CHEN Xue-guo, LI Wei-liang, ZHU Yu, et al

China Criminal Police College, Shenyang 110854, China

Abstract

Objective To present a method for analyzing 14 kinds of composite herbicides in water samples.Methods Water samples were extracted with C18 solid-phase column, the eluents were analyzed by liquid chromatography and ion trap electro-spray mass spectrometry.Results Good linear ranges were obtained for all herbicides with the correlation coefficients of 0.995-0.998,and the detection limits were 0.005~0.045μg/mL. The average recoveries of 14 kinds of composite herbicides in water samples ranged from 70.5~110.2%, the average intra-day and inter-day relative standard deviations were less than 10.2% and 14.4%, respectively.Conclusion This method has high accuracy, good precision and sensitivity, and can be applied in the identification of composite herbicides in casework.

Keyword: forensic toxicology; composite herbicides; liquid chromatography-mass spectrometry; water

Show Figures

随着农业现代化的发展和农业劳动力的转移, 我国农业栽培耕作方式逐渐向规模化、集约化发展, 同时对农药的需求量也显著增加, 而除草剂是发展最为迅速的一类农用化学品。长期大量使用各种除草剂, 其有效成分及其分解产物会在农作物体内、土壤、水体中残留, 将严重危害生态系统安全。因此, 对环境中各种不同除草剂进行分析检测就显得尤为重要^[1]。目前, 分析水、土壤、作物等不同检材中除草剂的方法主要包括气相色谱法(GC)^[2]、气相色谱-质谱联用法(GC/MS)^[3]、液相色谱法^[4]、液相色谱-质谱联用法(LC/MS)^[5]等。

本文以常见的3种三嗪类、7种磺酰脲类和4种苯脲类除草剂为分析对象, 结合液相色谱分离效果好、质谱检测灵敏度高等特点, 发展建立了水中多种除草剂分析快速、灵敏、实用、可靠的液相色谱-电喷雾离子阱质谱分析方法, 并用于实际中毒案例检材的鉴定, 实用效果较好, 报道如下。

1 实验部分

1.1 试剂

莠去津、莠灭净、扑草净、烟嘧磺隆、苄嘧磺隆、氯嘧磺隆、噻吩磺隆、甲嘧磺隆、利谷隆、绿谷隆、异丙隆、敌草隆均购自美国Ceriliant公司; 甲磺隆、苯磺隆均购自美国Sigma-Aldrich公司; 乙腈、甲醇购自天津市四友生物医学技术有限公司; 乙酸铵购自美国Dima公司; 甲酸购自天津市化学试剂六厂; 所有用水为去离子水。

除草剂标准溶液的配制:分别准确称取14种除草剂标准品10.00mg, 用乙腈溶解并定容至10mL, 得到浓度为1.00mg/mL的标准储备液, 取适量标准储备液, 用乙腈配制成适当浓度的混合标准工作溶液。

1.2 仪器

Finnigan Surveyor液相色谱仪, 配有电喷雾离子源, LXQ线性离子阱质谱仪(美国, Thermo Fisher公司); 80-2型离心机(上海手术机械厂); XW-80A微型旋涡混合仪(上海沪西分析仪器有限公司); C₁₈固相萃取柱(Supelco公司)。

1.3 实验条件

色谱条件:色谱柱Thermo Gold ODS(150mm× 2.1mm× 5μ m); 柱温30℃; 流动相A为0.1mmol/L乙酸铵-甲酸缓冲溶液(pH=4.0), 流动相B为甲醇, 起始梯度为10%B, 保持1min, 在5min内线性增加至95%B, 维持10min; 流速0.20mL/min; 进样体积10μ L。

质谱条件:电喷雾离子化源(ESI), 正离子方式检测, 全离子扫描模式, 扫描范围为50m/z~500m/z; 毛细管温度为350℃, 雾化气、加热辅助气和吹扫气流量分别为30.00、8.00和2.00L/min; 源电压、毛细管电压和套管透镜补偿电压分别为5.00kv、30.00v和70.00v。

1.4 样品

实验样品为环境水, 水样采自沈阳丁香湖水库, 经0.45μ m水系滤膜过滤后, 4℃保存;

1.5 样品处理

准确量取10.00mL样品, 缓慢注入依次用5mL乙腈、5mL水活化的固相萃取柱, 控制流速为3mL/min左右, 离心机甩干柱中水分后, 用1.00mL乙腈洗脱, 收集洗脱液, 过0.45μ m有机系滤膜, 滤液供LC/MS测定。

2 结果与讨论

2.1 质谱条件优化

本文选择的包括3种三嗪类、7种磺酰脲类和4种苯脲类除草剂在内的14种除草剂, 虽然结构不同, 理化性质也有差异, 但是它们的色谱行为、质谱特征具有一定的相似性, 可以在一定色谱条件下得到较好的分离和显现不同的质谱特征。因此, 参考文献报道^{[6, 7]}, 根据分子结构特征, 本文选择正离子(ESI⁺)检测, 全离子扫描模式, 得到14种除草剂各自的分子离子峰(母离子)后, 进一步对分子离子进行碰撞诱导解离(CID)分析, 得到二级全扫描质谱, 根据二级质谱中的主要碎片离子, 确定定性和定量分析碎片离子(子离子), 然后优化仪器的各个参数使其响应值最大。表1所示为优化后的14种除草剂的分子离子峰和二级质谱主要碎片离子。

表1 14种除草剂的液相色谱-质谱分析参数

2.2 色谱条件优化

据文献报道^{[5- 6]}, 不同检材中的三嗪类、磺酰脲类和苯脲类除草剂均可以在C₁₈柱上得到较好的分离, 所以本文选择最常用的ODS柱作为分离色谱柱, 通过考察甲醇、乙腈和乙酸、氨水等作为流动相, 得到最佳流动相组成为:甲醇-0.1mmol/L乙酸铵-甲酸缓冲溶液(pH=4.0)。图1所示为优化分析条件下, 14种不同类型除草剂的液相色谱-质谱图。

	Figure Option View Download New Window

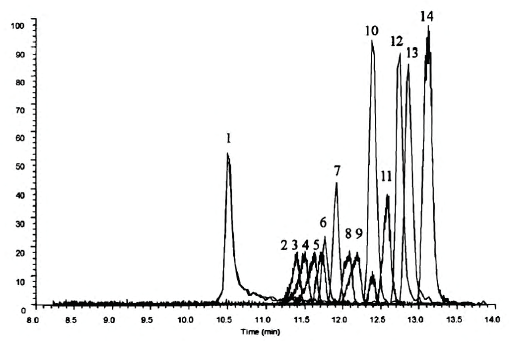

	图1 14种除草剂在优化分析条件下的液相色谱-质谱图

2.3 线性范围与检出限

将分别添加0.005μ g/mL、0.010μ g/mL、0.050μ g/mL、0.10μ g/mL、0.50μ g/mL、1.00μ g/mL、2.00μ g/mL 7个不同浓度14种除草剂的水样, 按照上述1.5方法进行固相萃取操作后, 选择各种除草剂的二级质谱选择离子色谱峰面积(Y)对不同浓度(X)绘制曲线, 拟合出各自的线性回归方程; 以信噪比等于3为标准, 测出各组分的检测限; 以信噪比等于10为标准, 测出各组分的定量限; 按照固相萃取富集10倍, 估算出最低检出限(LOD)和最低定量限(LOQ); 根据结果计算出各种除草剂的定量分析线性范围。表2所示为14种除草剂的线性方程、相关系数、最低检出限、最低定量限和线性范围。

表2 14种除草剂的线性方程、相关系数、最低检出限、最低定量限、线性范围

2.4 准确性与精密度

本文建立的方法其准确性与精密度采用回收率与相对标准偏差(RSD)进行衡量。在空白水样中分别添加浓度为0.050μ g/mL、0.50μ g/mL、1.00μ g/mL的14种除草剂, 按照上述1.5方法进行固相萃取操作, 每一浓度同一天内提取3次, 检测并计算回收率, 连续提取测定3天, 分别得到日内RSD和日间RSD。实验结果表明:3个浓度的不同除草剂的平均回收率在70.5%~110.2%之间, 日内RSD均小于10.2%, 日间RSD均小于14.4%, 各项指标较为满意, 符合分析与鉴定要求。

3 案例应用

某年6月, 某村一村民报案称自家已插完秧的水稻苗变黄、枯萎导致死苗, 怀疑被他人投入农药所致, 办案人员送来枯死的水稻苗和稻田水样到本实验室, 要求检验是否含有常见除草剂成分。按照本文建立的检测方法, 在送检检材中均检出烟嘧磺隆、莠去津2种除草剂成分; 其中在送检的稻田水样中烟嘧磺隆浓度为0.010μ g/mL, 莠去津浓度为0.20μ g/mL。

本文结合液相色谱分离效果好与质谱检测灵敏度高的特点, 建立了水中14种除草剂的液相色谱-电喷雾离子阱质谱分析方法, 具有快速、灵敏、高效等优点, 该方法能够满足相关司法鉴定工作的要求, 具有一定的实用价值。

The authors have declared that no competing interests exist.

参考文献

View Option

[1]	刘长令. 世界农药大全—除草剂卷[M]. 北京: 化学工业出版社, 2002. [本文引用:1]
[2]	马又娥, 刘宝峰. 环境水中7 种酰胺类和磺酰脲类除草剂残留检测方法研究[J]. 现代农药, 2011, 10(4): 43-45. [本文引用:1]
[3]	吴岩, 杨长志, 刘永, 等. 气相色谱-质谱法测定大豆中的豆磺隆的残留量[J]. 分析试验室, 2008, 27(3): 80-83. [本文引用:1]
[4]	刘彬, 蔡凯, 胡德禹, 等. 高效液相色谱法同时测定甘蔗及土壤中莠灭净与敌草隆的残留[J]. 农药, 2010, 49(8): 593-595. [本文引用:1]
[5]	杨俊, 王文辉, 王齐, 等. 超高效液相色谱-串联质谱法测定稻田水体中的甲磺隆、苄嘧磺隆残留[J]. 质谱学报, 2011, 32(3): 176-180. [本文引用:2]
[6]	冯蕾, 胡晓芳, 许书军, 等. SPE-UPLC-MS 法同时检测乳制品中11 种三嗪类除草剂的残留[J]. 上海交通大学学报 (农业科学版), 2011, 29(2): 88-94. [本文引用:2]
[7]	彭晓俊, 庞晋山, 邓爱华. 液相微萃取/高效液相色谱法测定环境水样中的痕量苯脲类除草剂[J]. 分析测试学报, 2011, 30(7): 784-788. [本文引用:1]
