耳廓缺损面积的测量
耳廓缺损面积的测量
关键词:
Photoshop软件; 法医损伤鉴定; 耳廓缺损
中图分类号:DF795.4
文献标志码:B
文章编号:1008-3650(2012)05-0054-03
在法医损伤鉴定实践中, 耳廓缺损案件需要测量被鉴定人耳廓缺损面积占耳廓整体面积的比例。耳廓缺损通常为不规则型, 且缺损的边缘不整齐, 缺损部分的原始边缘已经无法测量, 给鉴定工作带来了极大的困难和挑战, 也是长期以来法医临床鉴定工作中的一个难点。关于耳廓缺损面积的测量, 目前我国还没有统一标准的测量方法, 大多采用传统的放大损伤部位后数方格或坐标纸计算的方法, 这种方法既费时又费力, 从根本上不能解决耳廓缺损部位实际大小的问题, 程序繁琐且误差较大, 经常出现同一个损伤不同的鉴定人测量, 出现不同的鉴定结论, 鉴定结论的科学性、客观性和准确度得不到保证, 容易使双方当事人产生异议, 极易形成争议和复核案件, 甚至形成信访案件, 给社会带来极大的负面影响。
笔者根据多年的实践和应用, 利用Photoshop图像处理软件, 可以轻松的解决这类问题, 根据人体耳廓相互对称的一般规律, 利用影像技术恢复缺损的耳廓, 能准确的计算出耳廓缺损面积占耳廓整体面积的百分比。
在此类案件鉴定中, 要想准确测量耳廓缺损的比例主要存在两个难点:一是如何使缺损的耳廓部分最大程度的恢复原貌; 二是损伤耳廓恢复原貌后, 怎样计算耳廓缺损部分占整个耳廓的百分比。为了便于同行掌握该方法, 笔者结合一个实际案例, 将利用Photoshop软件实际操作的步骤和方法介绍如下, 供大家在实际工作中参考。
1 利用影像技术和Photoshop软件恢复耳廓缺损部分
(1)拍照固定待检部位。将数码相机固定在三脚架上, 将被鉴定人的头部固定在器械上, 在伤侧耳廓前粘贴比例尺, 用标准镜头对准耳廓中心拍照, 尽量使用小光圈, 获得较大的景深。同理拍摄健侧耳廓照片。注意拍摄两侧耳廓时, 两侧耳廓的角度、镜头所对准的相对平面应尽量保持一致(见图1)。
(2)恢复耳廓的原貌。由于人体耳廓具有对称性, 采取将健侧耳廓与伤侧耳廓重叠的方法, 可以恢复伤侧耳廓的缺损部分。①打开Photoshop软件(7.0以上版本), 将所拍摄的双侧耳廓照片导入软件, 选中健康耳廓照片, 点击图像— 旋转画布— 水平翻转画布, 将健康耳廓照片水平翻转。②将双侧耳廓放置于同一图层, 将损伤耳廓的图层置于上层, 调整该图层的透明度为50%左右, 点击编辑— 自由变换, 为防止图片变形, 在按下Shift键的同时, 根据耳廓上的比例尺调整两图层的大小和角度, 使两侧耳廓完全重合。为使两图层中比例尺的比例完全相同, 还可以使用工具中的“ 度量工具” 进行度量和确认。③将损伤耳廓图层的不透明度调整为100%, 使用磁性套索工具沿损伤耳廓的边缘选择选区, 将缺损部位及缺损部位以上部位选择后删除, 调整健康耳廓的亮度/对比度, 使之与损伤耳廓形成鲜明的对比, 则损伤耳廓缺损的部分又恢复如初了(见图2)。
2 耳廓缺损面积比值的计算
2.1 计算缺损耳廓的面积

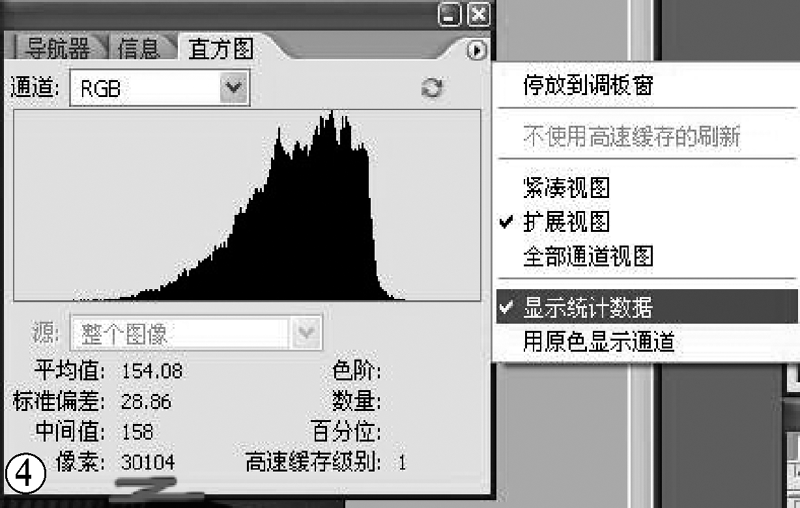

将上述健康耳廓和损伤耳廓的图层合并, 使用磁性套索工具将找回的损伤部分的耳廓选取在内(见图3), 点击窗口— 直方图, 打开直方图调板, 点击右上角黑三角, 选择“ 显示统计数据” , 左下角有一个“ 像素:30104” (见图4), 表示在当前分辨率下, 选区中有30104个像素。
2.2 计算整体耳廓的面积

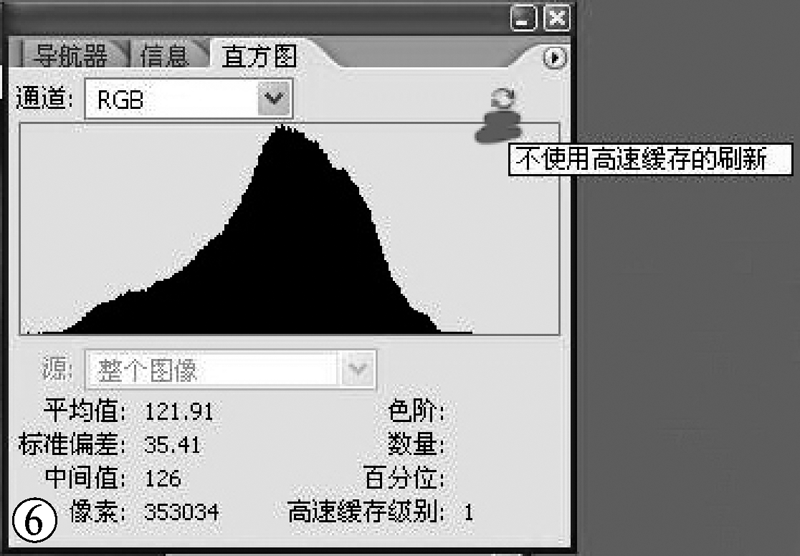

使用磁性套索工具将整个耳廓选取在内(见图5), 打开直方图调板, 点击右上角的“ 不使用高速缓存的刷新” 按钮(见图6)(注意:一定要点击该按钮, 否则左下角的数据极有可能不准确)。记录左下角的数值“ 像素:353034” , 表示在当前分辨率下, 选区中有353034个像素。
2.3 计算耳廓缺损面积
由于图像的最小单位是像素, 姑且把单位面积内的像素个数作为计算面积的数值。将缺损耳廓选区内的像素个数除以整体耳廓选区内的像素个数:(30104÷ 353034)× 100%=8.53%, 得到耳廓的缺损面积为8.53%。为了数据更加准确, 可以将上述步骤重复操作几次, 取数据的平均值。
3 讨 论
利用影像技术和Photoshop图像处理软件处理该类损伤的特点:
3.1 客观精确
由于损伤部位的大小以像素个数的方式显现, 在计算过程中可以精确到像素, 与手工标画相比, 既体现了客观公正, 又极大的提高了精确性。
3.2 操作简便
Photoshop图片处理软件是刑事影像专业的必备软件, 普及范围非常广泛, 操作简便, 且属于免费软件。使用该软件与手工标画相比, 可以极大的提高工作效率, 节约鉴定时间。
3.3 方法独特
以往法医遇到耳廓缺损面积的计算时, 常常束手无策, 而使用该方法, 可轻松的完成从损伤大小到像素多少的转变, 为该类损伤的计算提供了简便可行的方法, 体现了鉴定结论的科学性和客观性。
3.4 直观形象
通过直观的操作和标注, 容易使双方当事人、办案人信服, 防止当事人因耳廓缺损面积的大小发生异议, 从而减少此类信访案件的发生。
