TFD-2纸张手印快速显现系统的应用
徐尉1, 常柏年2, 王鸿飞1, 李孝君2
1.中国人民公安大学, 北京 100038
2.公安部物证鉴定中心, 北京 100038

作者简介:徐 尉(1987—),女,江苏人,在读硕士研究生,主要从事痕迹检验技术和手印学研究。Tel:15117980715;E-mail:382537449@qq.com

摘要

目的 介绍一种利用特殊的红外热成像技术显现常见纸张上汗潜手印的新方法。方法 利用英国Foster+Freeman公司生产的TFD-2纸张手印快速显现系统,通过特殊的红外热成像技术,使汗潜手印呈现强烈荧光,从而显现手印。结果 红外热成像方法处理后,汗潜手印在特种激发光(带宽为450nm~510nm)激发下显出较强的橙色荧光;持续处理后,汗潜手印在自然光下呈棕褐色,并在短波紫外光源(254nm)激发下也可显出清晰连贯的手印纹线;而且,新鲜和陈旧手印均有较好的显现效果。结论 TFD-2纸张手印快速显现系统显现纸张上汗潜手印的方法,具有操作简单、快速安全、无需化学试剂、显现效果明显的特点,适合推广使用。

关键词: 纸张; 手印显现; 多波段光源; 荧光
中图分类号:DF794.1 文献标志码:A 文章编号:1008-3650(2012)04-0019-04
A new method for developing latent fingerprints on paper surface
XU Wei, CHANG Bai-nian, WANG Hong-fei, LI Xiao-jun
Chinese People's Public Security University,Beijing 100038, China
Abstract

Objective To introduce a new method for developing latent fingerprints on paper.Methods The fingerprints were treated by special infrared thermal mapping technique and developed with Thermal Fingerprint Developer designed by Foster & Freeman Ltd.Results The latent fingerprints exhibited photoluminescence under light of 450 nm -510 nm by heating a short time. After heating longer time,the fingerprints became dark brown under the natural light. Under the light of 254 nm,both fresh and aged fingerprints could be developed.Conclusion This method has great potential as a safe,simple,low-cost,chemical-free method for fingerprints detection.

Keyword: paper; fingerprint development; fluorescence

一直以来, 手印以其“ 生来具有、人各不同、终生不变、触物留痕” 的特性, 得到世界各国的许多学科和部门的关注, 尤其是公安、司法部门更为重视。手印检验作为一种传统而基础的人身识别方法, 在侦查破案过程中发挥了重要作用, 从19世纪末至今一直被各国警方誉为“ 物证之首” 。

传统的显现纸张上汗潜手印的方法有:光学显现法, 物理显现法(如粉末法、碘熏法等), 化学显现法[1](如茚三酮显现法、DFO/茚二酮荧光显现法等), 以及近年来新兴的天然植物提取成分显现法(如京尼平显现法[2]、指甲花醌显现法[3]等)。然而, 这些传统方法均存在一定的不足之处, 如显现过程耗时过长, 对陈旧手印、深色背景客体上的汗潜手印显现效果不佳, 显现试剂使纸张上油墨扩散, 影响显现效果, 化学试剂有毒有害, 对刑事技术人员自身健康造成威胁。因此, 对犯罪现场纸张上的汗潜手印进行快速、无损检验, 受到世界各国科研机构和研究人员的关注, 也是近年来新兴的一个热门研究方向。

2009年, 澳大利亚悉尼科技大学Adam G. Brown等人[4]发现, 对渗透性客体(尤其是纸张)进行红外热成像处理后, 该客体上的汗潜手印在多波段光源激发下可显出荧光, 持续处理一段时间后, 汗潜手印在自然光下清晰可见, 并在短波紫外光源激发下也有清晰的纹线。除此之外, 国内外关于用红外热成像技术显现纸张上的汗潜手印则鲜有研究和报道。

2011年, 公安部物证鉴定中心率先引进英国Foster+Freeman公司生产的TFD-2纸张手印快速显现系统, 将纸张上汗潜手印的快速无损检验应用于科研、办案, 并将这一方法推广使用。本文即利用TFD-2纸张手印快速显现系统, 旨在向国内各科研机构和研究人员介绍一种新的显现方法, 通过特殊的红外热成像技术, 考察不同纸张、不同加热时间以及不同遗留时间的汗潜手印显现效果, 以期对我国指纹检验鉴定工作有所帮助, 同一认定犯罪嫌疑人, 为各级公安司法机关对犯罪现场纸张类客体上汗潜手印的显现提供指导, 更好地发挥刑事技术在侦查破案、起诉审判中的作用。

1 TFD-2纸张手印快速显现系统简介

TFD-2纸张手印快速显现系统, 是英国Foster+Freeman公司专利技术设计生产, 专门针对纸张上的汗潜手印进行显现, 无需任何化学处理即可完成。操作简便, 手印显现速度快, 对陈旧手印显现效果颇佳。显现后的手印, 纹线清晰, 与背景反差大, 易于观察和拍照。

该系统分为显现系统和观察拍照系统(见图1), 以及技术参数(见表1):

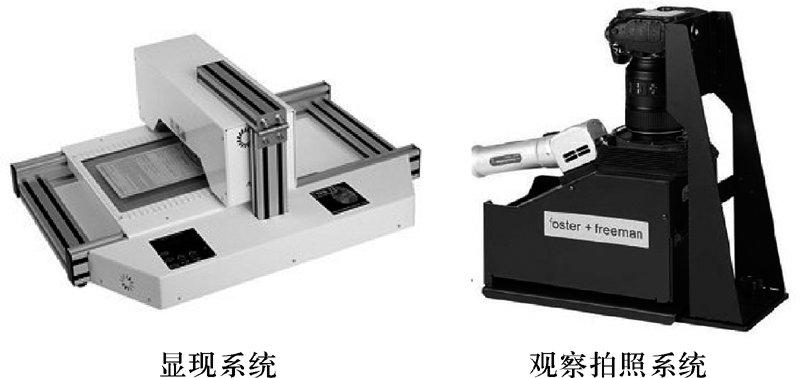

图1 TFD-2纸张手印快速显现系统

表1 TFD-2纸张手印快速显现系统技术参数
2 材料与方法
2.1 实验仪器

TFD-2纸张手印快速显现系统、短波紫外光源及拍照系统。

2.2 制作样本

选取11种常见的纸张类客体:打印纸、报纸、牛皮纸、光面纸、信纸、笔记本内页、卫生卷纸、面巾纸、人民币、卡片纸、定性滤纸作为实验样本。为尽可能模拟现场作案条件, 对志愿者双手不作任何处理, 直接捺印若干手印, 分别陈旧1天、3天、7天、1个月。

2.3 方 法

(1) 将捺印有手印的纸张置于显现系统的载物台上, 选择适当的红外输出强度和载物台流速进行显现, 本实验选择的参数见表2。

表2 本实验选择的红外输出强度和载物台流速

(2) 拍照系统观察显现处理后纸张的荧光强度, 对纸张上的手印进行拍照固定;

(3) 反复显现纸张, 直至纸张上的手印在自然光下清晰可见, 拍照固定;

(4) 将手印置于短波紫外光源下观察, 拍照固定。

3 结果与讨论
3.1 显现效果

3.1.1 不同纸张的显现效果 11种不同类型的纸张, 在短暂红外热成像处理后, 最佳荧光效果见图2及表3。

图2 不同纸张的显现效果

表3 11种纸张的显现效果

3.1.2 不同显现时间的显现效果 纸张上的汗潜手印短暂加热后, 在特种光源(激发光带宽为450nm~510nm)激发下, 通过 “ 防眩光” 肖特玻璃制造的橙色护目镜观察, 荧光效果达到最佳; 继续处理, 纸张荧光增强, 汗潜手印与背景反差缩小, 汗潜手印开始可见; 持续处理后, 汗潜手印在自然光下清晰可见, 同时在短波紫外光源(254mm)激发下也有清晰连贯的手印纹线(见图3~图7)。

图3 打印纸

图4 报纸

图5 光面纸

图6 笔记本内页

图7 定性滤纸

11种纸张的处理时间稍有不同, 见表4。

表4 11种纸张的不同处理时间

3.1.3 不同遗留时间的显现效果 对于遗留不同时间的汗潜手印, TFD-2纸张手印快速显现系统均有良好的显现效果(见图8~图9)。

图8 打印纸

图9 报纸

3.2 讨 论

(1) TFD-2纸张手印快速显现系统对常见纸张上的汗潜手印, 均有良好的显现效果, 尤其能解决卫生卷纸、面巾纸、人民币等疑难客体上汗潜手印的显现。

(2) 短暂的高温加热后, 在不破坏纸张的前提下, 纸张上的汗潜手印在特种激发光源下(激发光源带宽为450mm~510mm, 戴橙色护目镜观察)显出强烈的荧光特征。

(3) 持续处理一段时间后, 纸张上的汗潜手印在自然光下呈棕褐色, 清晰可见, 同时在短波紫外光源(254mm)激发下也可显出清晰连贯的手印纹线。

(4) 对于不同遗留时间的新鲜以及陈旧的汗潜手印, TFD-2纸张手印快速显现系统均有良好的显现效果。

通过上述实验结果可见, 法司特TFD-2纸张手印快速显现系统可以作为一种显现纸张类客体上汗潜手印的常用方法, 尤其适用于现场上重要文件、匿名信、古董字画等不宜被破坏的检材; 本文只针对常见纸张上汗潜手印的显现进行了初步探索, 尚需进一步对法司特TFD-2纸张手印快速显现系统的原理进行深入的研究, 扩大适用范围还有很大空间。

The authors have declared that no competing interests exist.

参考文献
[1] 韩均良. 痕迹检验[M]. 北京: 中国民主法制出版社, 2007: 54-61. [本文引用:1]
[2] 王丹华, 郭威, 刘亚琦, 等. 京尼平显现渗透性客体上潜在手印方法研究[J]. 刑事技术, 2010(4): 17-19. [本文引用:1]
[3] 王明超, 罗亚平, 王丹华. 指甲花醌显现纸张上汗潜手印初步研究[J]. 刑事技术, 2011(3): 22-24. [本文引用:1]
[4] Adam G. Brown, Daniel Sommerville, Brian J. Reedy, et al. Revisiting the Thermal Development of Latent Fingerprints on Porous Surfaces: New Aspects and Refinements[J]. Journal of Forensic Science, 2009, 54(1): 114-121. [本文引用:1]
