掠入射加分色照相法拍摄彩色瓷砖上潜灰指印

王伟

四川警察学院刑事技术系,四川泸州 646000

关键词: 彩色瓷砖; 潜灰指印; 掠入射照明; 分色照相; 加强反差

中图分类号:DF793.2 文献标志码:B 文章编号:1008-3650(2012)02-0064-02

Show Figures

现场勘查中常遇到遗留在彩色瓷砖上的灰尘指印, 采用常规方法拍照, 彩色瓷砖上的灰尘指印对光反射的亮度分布往往受背景杂光的影响, 提取效果很不理想。

理论上, 如果用光源以较小入射角度照射灰尘指印, 能在垂直方向上得到较清晰的图像, 而实际上由于瓷砖表面不是非常光滑, 属于混合反射物质, 而灰尘属于漫反射物质, 再加上彩色背景的干扰, 遇到这样的情况拍照出来的指印难以达到检验鉴定的要求。针对这类检材, 本文将在几种不同颜色的彩色瓷砖上, 运用掠入射照明加分色照相的办法来探讨这个问题。

1 配光检验方法加强指印显现

1.1 配光检验方法

配光方法是加强指印纹线与客体背景之间的亮度反差, 可以消除或减弱客体背景图案干扰。能够有效地显现潜在指印和加强微弱指印。同时在配光方法中配合使用一些其他光学方法如分色照相方法等, 可以进一步增强微弱指印与背景之间亮度反差的力度, 也可以更有效的减少背景色彩的干扰。

1.2 掠入射照明方法

掠入射照明方法是配光检验方法中的一种。它是让照明光线以近似平行被检验物体表面, 即80° ~90° 的入射角度照射检材, 在垂直方向上接收记录物体的反射光亮度分布, 适用检材为灰尘、纸张、灰墙面等, 本文检材就属于这类情况。

1.3 分色照相技术

分色照相是指在可见光范围内, 利用分光装置有目的地选择成像光波段的专门照相技术。分色照相是运用滤色镜对色光“ 同色通过、异色吸收” 的原理, 消除背景干扰和分离色彩影像, 获得人眼难以区别的细节影像, 从而达到拍摄目的, 分色照相通常都是在黑白模式下进行拍摄的。

2 方法

准备佳能450D数码照相机1台、中焦镜头1个、多功能翻拍仪1台、强光警用手电1个、蓝色滤色镜1块。

(1)在较暗的实验室内把数码照相机固定在翻拍架上, 打开电源开关, 检材和相机镜头始终保持垂直, 检材和相机的距离在60cm左右。(2)用彩色模式在灯光下拍照原始检材。(3)把翻拍架上的灯关掉, 打开警用强光手电用掠入射照明方法拍摄微弱的潜灰指印。(4)把数码照相机的色调由彩色模式转换为黑白模式, 把蓝色滤色镜套在照相机的镜头上继续对该检材进行拍摄, 曝光补偿加到+2, 结果见图1~图3。

	Figure Option View Download New Window

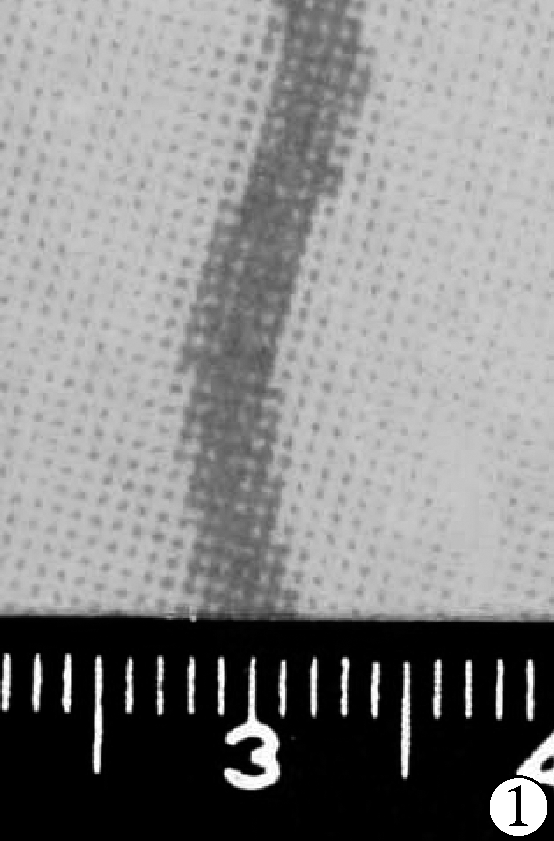

	图1 原始检材

	Figure Option View Download New Window
	图2 掠入射照明

	Figure Option View Download New Window
	图3 加蓝滤镜

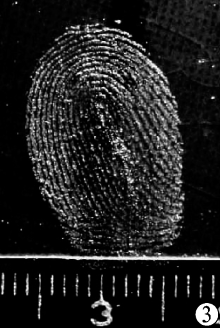

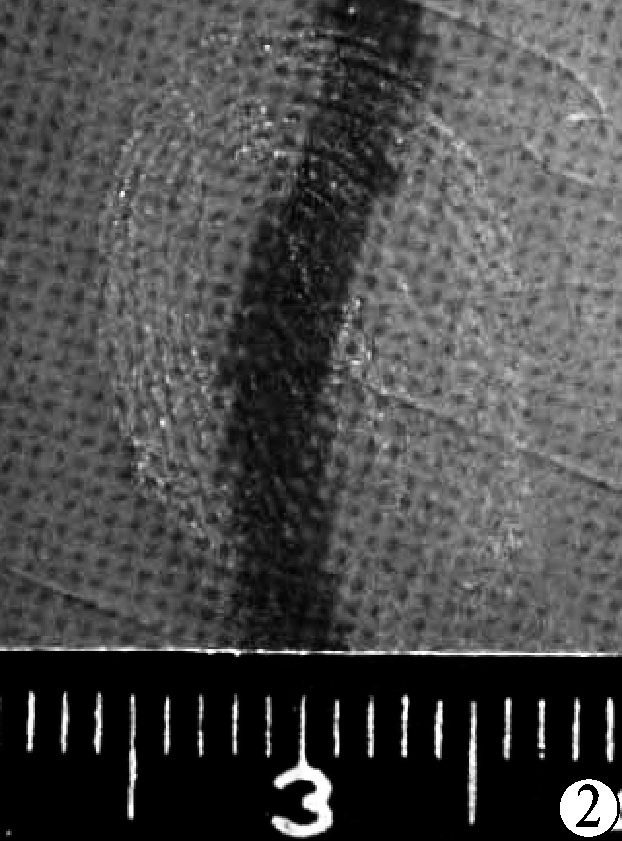

从以上实验照片的对比效果可以看出, 图1是在普通灯光下拍摄的原始照片。图2是在较暗的环境中用强光手电掠入射照明方法拍摄的效果, 虽能看见指印, 但瓷砖的黄色背景对潜灰指印仍有很大的干扰, 没有达到检验鉴定的要求。图3是先把相机的色调由彩色转换成黑白模式, 在镜头前套上蓝色滤色镜, 在较暗环境中用强光手电掠入射照明加分色照相的方法拍摄的效果。根据分色照相“ 同色通过、异色吸收” 的原理, 要加深某种颜色就用该种颜色的异色滤色镜。因为背景是黄色, 黄色的异色是蓝色, 所以在镜头前套上蓝色滤色镜进行拍摄, 因此背景较暗突出了指印, 达到了检验鉴定的要求。

	Figure Option View Download New Window
	图4 原始检材

	Figure Option View Download New Window

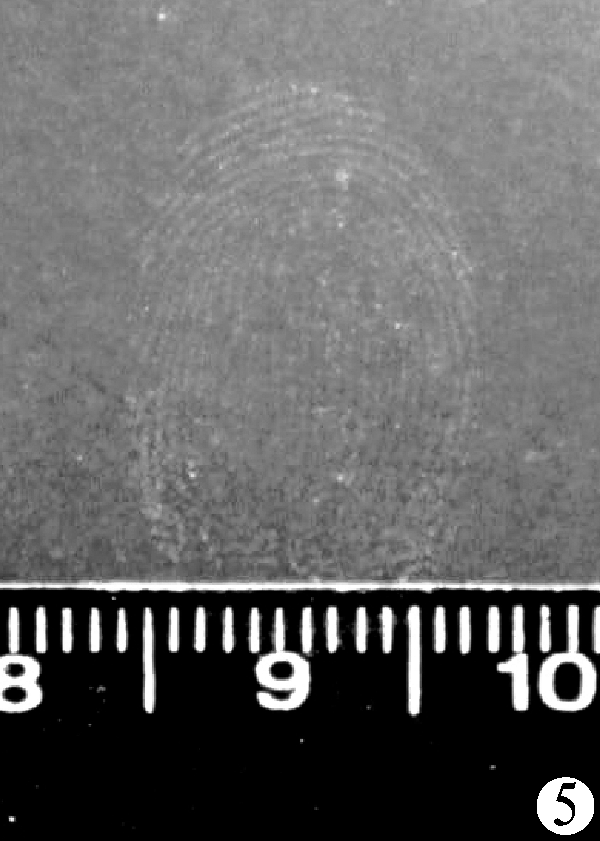

	图5 掠入射照明

	Figure Option View Download New Window
	图6 加蓝滤镜

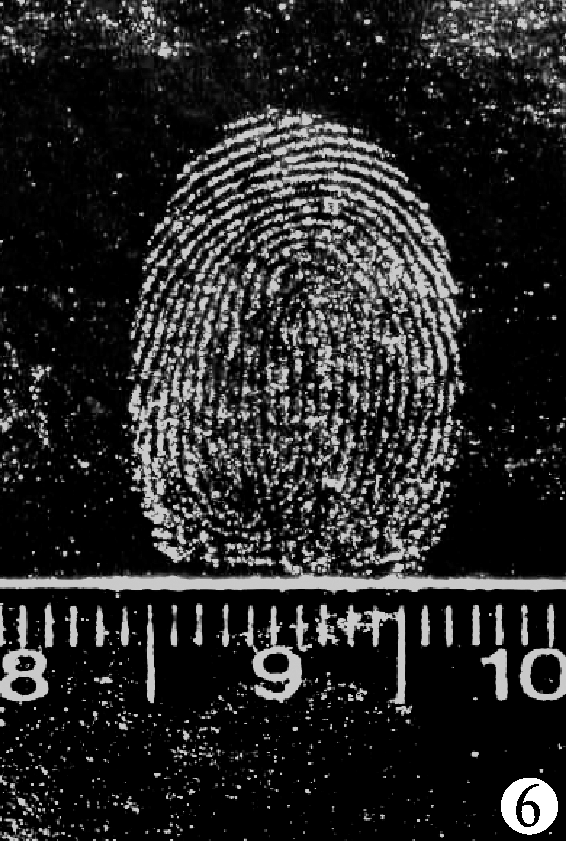

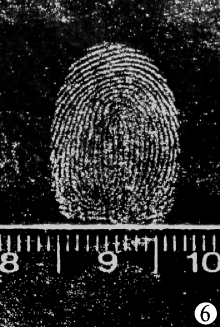

图4是在普通灯光下拍摄的原始照片, 图5是在较暗的环境中用强光手电掠入射照明方法拍摄的效果, 虽能看见指印, 但瓷砖上凹凸不平的红色背景对潜灰指印仍有很大的干扰, 没有达到检验鉴定的要求。图6是先把相机的色调由彩色模式转换成黑白模式, 在镜头前套上蓝色滤色镜, 在较暗环境中用强光手电掠入射照明加分色照相的方法拍摄的效果。根据分色照相“ 同色通过、异色吸收” 的原理, 要加深某种颜色就用该种颜色的异色滤色镜。因为背景是红色, 红色的异色是蓝色, 所以在镜头前套上蓝色滤色镜进行拍摄, 因此背景较暗突出了指印, 达到了检验鉴定的要求。

	Figure Option View Download New Window
	图7 原始检材

	Figure Option View Download New Window
	图8 掠入射照明

	Figure Option View Download New Window
	图9 加红滤镜

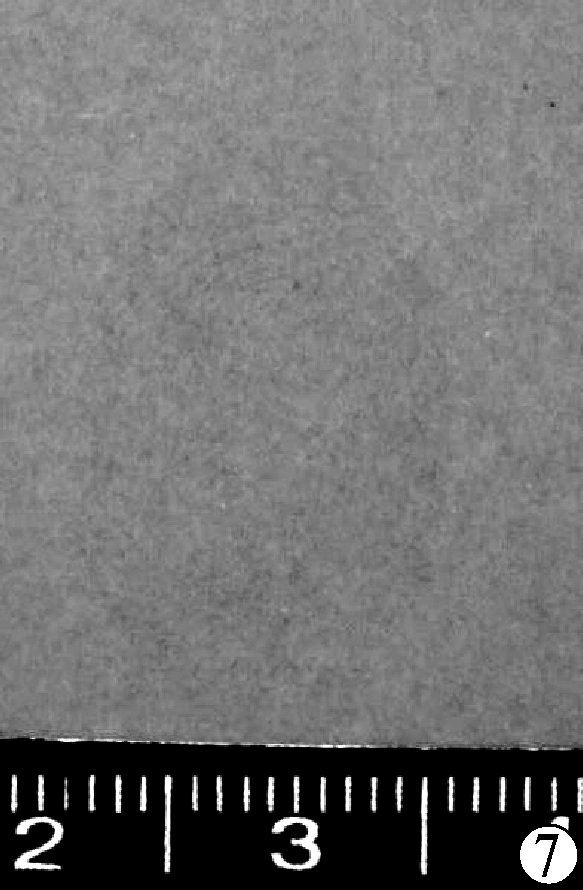

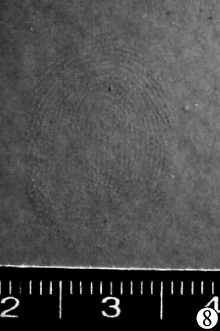

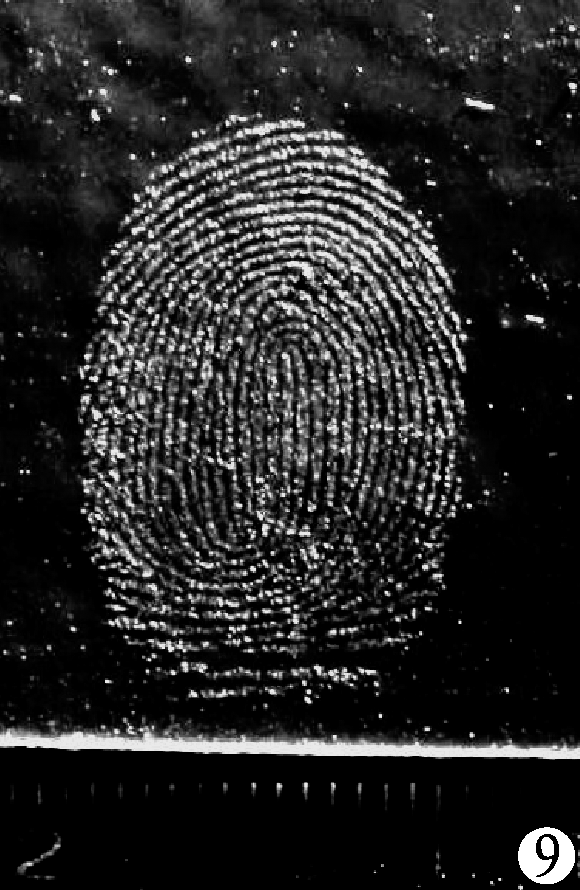

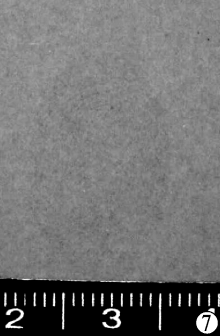

图7是在普通灯光下拍摄的原始照片。图8是在较暗的环境中用强光手电掠入射照明方法拍摄的效果, 虽能看见指印, 但瓷砖上凹凸不平的蓝色背景对潜灰指印仍有很大的干扰, 没有达到检验鉴定的要求。图9是先把相机的色调由彩色模式转换成黑白模式, 在镜头前套上红色滤色镜, 在较暗环境中用强光手电掠入射照明加分色照相的方法拍摄的效果。根据分色照相“ 同色通过、异色吸收” 的原理, 要加深某种颜色就用该种颜色的异色滤色镜。因为背景是蓝色, 蓝色的异色是红色, 所以在镜头前套上红色滤色镜进行拍摄, 因此背景较暗突出了指印, 达到了检验鉴定的要求。

3 讨论

拍摄彩色背景上的潜灰指印时, 如果只运用常规配光方法中的掠入射照明, 得到的照片效果仍然较差。这是因为瓷砖表面并不是非常光滑, 再加上彩色背景的干扰, 得到的照片是不符合检验鉴定要求的。当加上本文所论述的在传统掠入射照明法的基础上把分色照相方法叠加进来, 把两种方法合而为一、融为一体、巧妙利用, 才能把瓷砖上的彩色背景和潜灰指印完全分离开来, 如图3、图6、图9就是所需要的最后效果。
