藻酸盐材料在提取深色织物上潜血足迹的应用
刘赛, 罗亚平
中国人民公安大学,北京 100038

作者简介:刘 赛(1988—),男,河北石家庄人,硕士研究生,主要从事痕迹检验研究。Tel: 18911381389;E-mail:liusai0202@yahoo.com.cn

基金: 中国人民公安大学学生科研创新项目资助(No.YX11114)
摘要

目的 建立一种用藻酸盐齿科材料转印显现纺织物上血足迹的方法。方法 依据藻酸盐能和纺织物上血足迹中的血结合,从而使足迹被转印到藻酸盐模上,并通过染色增强反差。结果 藻酸盐印模材料转印法能够在不破坏织物客体的情况下清楚的反映出血足迹细节特征。结论 藻酸盐类齿科材料能够转印、提取显现织物上血足迹,尤其是潜在血足迹,并反映出其细节特征。

关键词: 潜在血足迹; 深色织物; 藻酸盐; 氨基黑10B
中图分类号:DF794.1 文献标志码:A 文章编号:1008-3650(2012)02-0006-03
Application of the alginate material to lifting blood footprint on brunet fabric
LIU Sai, LUO Ya-ping
Chinese People's Public Security University, Beijing 100038, China
Abstract

Objective To establish a method for lifting blood footprint on fabric.Methods The fabric with blood footprint was daubed with mixture of the alginate material and water, and then the lifted marks were enhanced using Acid Black 1.Results Impressed footwear marks deposited on fabric was lifted and the surface of fabric was not been damaged.Conclusion This lifting technique can be used for lifting blood impressions on fabric.

Keyword: latent blood footprint; brunet fabric; alginate; acid black 1

目前, 国内对织物上血足迹的显现、提取研究较少, 而且大部分采取在原客体上用试剂染色激发荧光[1], 比如考马斯亮蓝R-250显现法、氩离子荧光检测、以及紫外线激发荧光[2]等方式, 不仅破坏检材, 而且背景颜色干扰严重、特征不稳定, 不利于实际工作中进行特征细节比对。2005年Adair[3]曾用瑞典产的“ MIKOSIL” 胶、PVS、牙科石料以及藻酸盐类材料来提取水泥路面、纺织物和人体皮肤上的痕迹, 其中只有藻酸盐类材料能够成功在上述客体上提取痕迹特征并能进行增强处理。

藻酸盐类材料目前国内外主要应用在牙科制模。藻酸盐类齿科材料主要成分为藻酸盐、石膏、磷酸三钠、惰性填料等。作为一种性能优异的固定化材料, 具有无毒、凝胶成形简单、固定化条件温和、印模完整、清晰、准确、表面光洁、脱模方便等优点, 因而被广泛应用[4]。

本文将主要介绍藻酸盐类印模材料在不同种类的深色织物上提取血足迹, 尤其是潜在血足迹的应用。

1 显现原理

藻酸盐是藻酸的盐类, 是一类线性无支链的多聚糖, 是无水D-甘露糖醛酸(见图1)的线性聚合体, 其中含有不同数量的1, 4-连接的β -D-甘露醇醛酸和L-古罗糖酸的残基[5]。临床常用的藻酸盐为藻酸钠和藻酸钾。藻酸盐溶于水而不溶于有机溶剂。溶于水后的藻酸盐呈溶胶状态, 这种溶胶即使低浓度也很稠, 分子量越大形成的溶胶越粘稠, 而且它遵循大分子溶胀规律, 当被溶胀后, 胀大的颗粒彼此相连形成网状骨架, 溶剂包藏在网眼中, 不能自由流动形成特殊的半固态[6]。

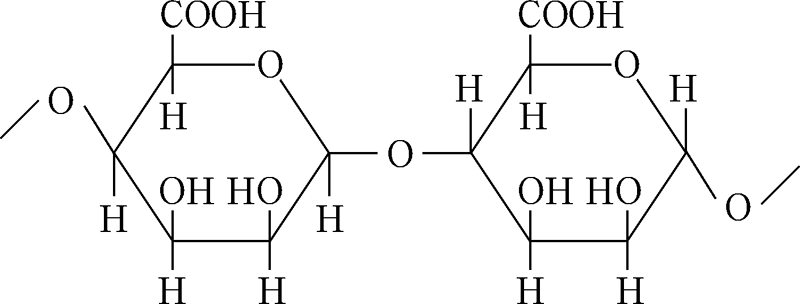

图1 D-甘露糖醛酸的化学结构式

粉剂型藻酸盐印模材料与水混合后的凝固反应是置换与交联藻酸盐从海藻中提取的一种弹性水胶体材料, 其网状结构中的大量空隙及其亲水基团使其在与水长期接触后会吸收水分至空隙中而使整体发生膨胀, 若干燥放置, 则又会使亲水基团上集合的水分子脱逸而致整体收缩。藻酸盐印模材料中藻酸钠水溶液在钙离子的作用下发生侧向交联由液态变为凝胶态, 该水凝胶具有很好的亲水性, 易于渗透, 并且具有很好的生物相容性。当藻酸盐水溶胶与织物上血接触时, 血溶解于部分水中, 与藻酸盐有机结合, 从而准确反映出血足迹细节特征; 氨基黑染色增强是通过氨基黑10B的结构中存在磺酸根(负离子状态), 在弱酸性环境中可与蛋白质分子中带正电的氨基结构结合而吸附。

2 材料和方法
2.1 血足迹样本的制作

本实验所采用的织物是棉布、涤纶、蚕丝等常见的服装面料, 其颜色均为深蓝色、红色或者黑色, 是对血痕迹显现干扰非常大的颜色。把浸有血液的脱脂棉按压在鞋上, 顺着鞋子的纹线, 均匀地将血涂在鞋底上, 然后用沾有血液的鞋以正常的步调和步速, 连续3次踩在深色布料上, 得到血足迹。用上述同样的方式, 在织物的其他位置形成几个血足迹, 尽量使得每一个压力相同。第三次的血足迹血液量淡薄, 仅隐约可见, 有的用肉眼很难观察到, 即与客体颜色反差不明显[7]。为模拟实际检验工作, 除了一部分立刻提取外, 另一部分检材放置7d后转印提取。

2.2 深色织物上足迹的提取

(1)首先按照水、粉比例23mL:10g比例(厂家推荐水粉比), 将水加入到齿科藻酸盐印模材料中快速搅拌, 搅拌呈8字形, 时间不得超过30s。大约150g该印模材料能覆盖提取一枚足迹。

(2)用抹刀或者竹片将上述搅拌好的材料均匀地涂抹在血足迹样本上。涂抹完毕后, 可用干净塑料袋在上面轻轻均匀用力按压。

(3)该材料可在1min之后揭下, 切忌用力过猛。取下后, 放在阴凉处, 自然风干, 大约需12h左右。

2.3 血足迹的增强染色

(1)配制染色液:将1g氨基黑10B加入到50mL的乙酸中, 搅拌使其充分溶解, 再依次加入250mL乙醇、700mL蒸馏水与上述混合物混合均匀。清洗液:将50mL乙酸加入250mL乙醇、再加入700mL蒸馏水充分混合[8]。

(2)将风干一晚的印模先固定, 避免血在染色液中扩散。随后将该印模浸没在染色液中, 时间不少于3min。最后将该印模放在清洗液中清洗掉多余的染料, 自然风干一夜后进行拍照。

3 结果与讨论

(1)实验中, 制作的血足迹样本在不同种类织物上肉眼不容易分辨, 尤其是细节特征。而通过转印, 血足迹在转印模具上, 尤其是经过染色增强后颜色对比明显, 细节特征清晰。图2最右侧图中的特征反映清晰, 其中1为断裂特征, 4为鞋底上带有的图钉特征, 其他特征均为边缘缺损特征。虽然图2中边缘缺损特征反映不是很清晰, 但是上述鞋底特征可以用来辅助同一认定。

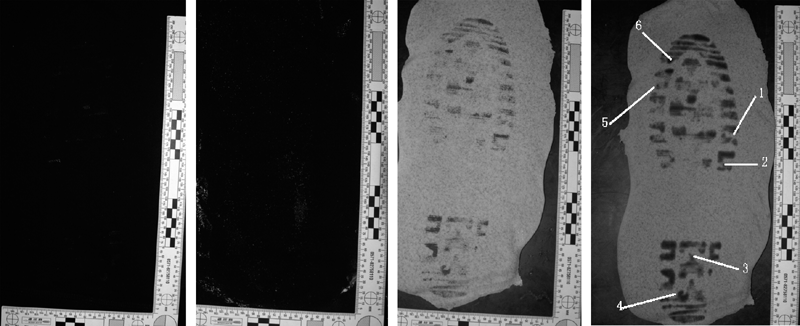

图2 各种织物上血足迹显现从左至右依次为:化纤衣服上血足迹、转印后该织物上血足迹、转印模具上血足迹、模具染色增强后血足迹

(2)对于实际工作中, 血足迹通常先被进行理化检验或者DNA检测, 然后再提取足迹, 所以实际提取血足迹通常在遗留后的几天。笔者将血足迹检材放置7d之后提取, 以此来模拟实际的检验工作, 效果依然很好, 基本没有区别(见图3)。

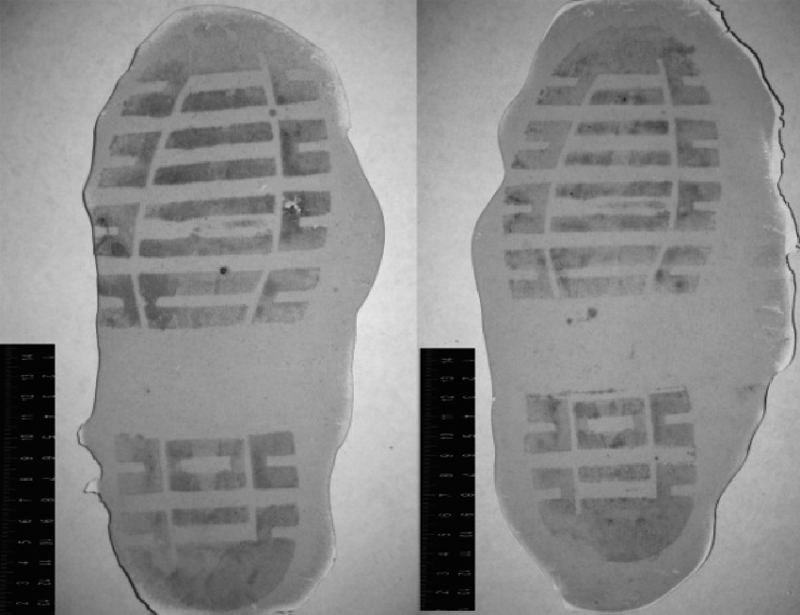

图3 检材遗留1d(左)和7d(右)转印显现效果

(3)每一步的操作均要进行拍照, 尤其是将血足迹转印到模具上, 因为藻酸盐类材料16个小时内基本不会变形, 只是边缘略有一定时间后容易收缩, 从而引起特征的改变。笔者观察到转印3d之后(72h)的模具发生了严重变形(见图4)。

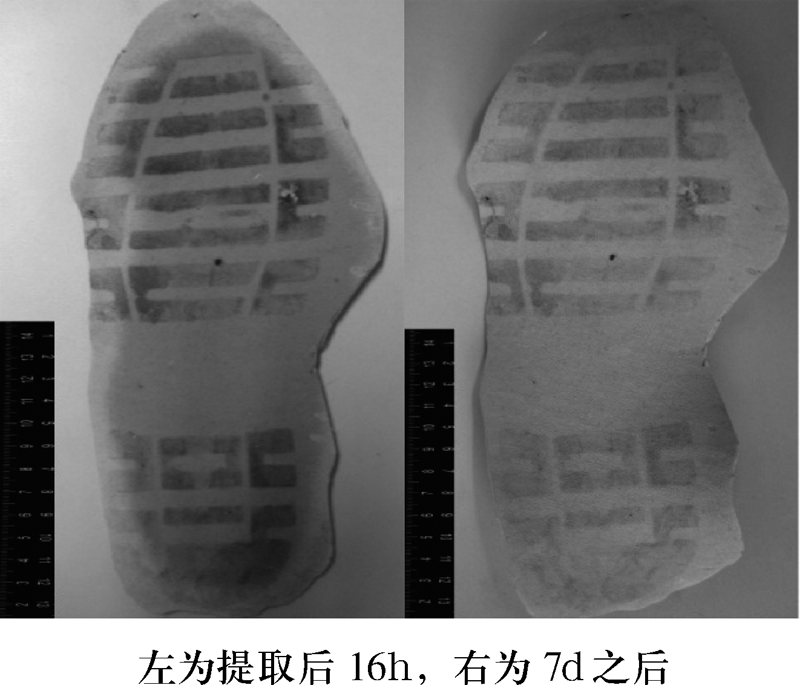

图4 3d之后模具变形

(4)该转印法对上述5种材质的衣服上血足迹的提取、显现效果基本没有区别, 不会破坏纺织物, 但是织物的渗透性使得织物因吸水而变得潮湿, 而且会对客体表面产生不同程度的污染。污染程度与织物材质、粗糙程度、所用材料(本文所用的藻酸盐印模材料是happybuy生产的Ⅳ 型)有关, 污染程度从小到大依次为:化纤> 桑蚕丝> 泳衣> 棉布> 毛衣。

通过藻酸盐印模材料对不同材质的衣物进行转印提取、显现, 笔者认为该方法方便, 操作简单, 对于织物客体上血足迹的提取、显现效果很好。该提取显现方法不仅不破坏客体而且样本血足迹基本没有改变、能够进行后续增强处理, 比传统提取显现方法有明显的优势, 尤其对于背景颜色干扰严重的血足迹的提取、显现。另外, 转印的血足迹是现场足迹的一个镜像, 实际比对时应注意。

The authors have declared that no competing interests exist.

参考文献
[1] 张金, 葛大勇, 白艳平, 等. 氨基黑显现常见客体上潜血足迹研究[J]. 刑事技术, 2009(4): 11-13. [本文引用:1]
[2] 熊玲, 石世民. JX-2荧光显现法在血足迹显现中的应用[J]. 刑事技术, 2008(1): 37-38. [本文引用:1]
[3] A L Michaud, L Brun-Conti. A method for impregnating nylon transfer membranes with leucocrystal violet for enhancing and lifting bloody impressions[J]. Journal of Forensic Science 2004, 49(3): 511-516. [本文引用:1]
[4] 李庚, 吴进. 藻酸盐及其作为大分子生物载体的理化特性[J]. 江苏药学与临床研究, 2002, 05: 62. [本文引用:1]
[5] 任敏, 罗晓晋, 李霞. 二氧化氯喷雾消毒对藻酸盐印模模型精度的影响. 中国药物与临床[J]. 2007, 7(3): 169-170. [本文引用:1]
[6] 聂荣, 翟建平. 藻酸盐固定化颗粒耐久性研究[J]. 农业环境科学学报, 2008, 27(1): 338. [本文引用:1]
[7] 陈正, 刘田. 运用光谱成像发现深色纺织物上潜血足迹[J]. 铁道警官高等专科学校学报, 2009, 19(5). [本文引用:1]
[8] Kevin J. Farrugia, Niamh Nicdaéid, Kathleen A. Savage, et al. Chemical enhancement of footwear impression in blood deposited on fabric -evaluation the use of alginate casting material followed by chemical enhancement[J]. Science and Justice, 2010, 50: 200-204. [本文引用:1]
