测量笔画增宽度判断激光打印文件朱墨时序初探
冯超1,2, 刘坤明3, 李静1
1. 中国刑事警察学院,沈阳 110854
2.证据科学教育部重点实验室(中国政法大学,北京 100088
3.中国人民公安大学,北京 100038

作者简介:冯 超(1984—),男,汉族,山东新泰人,硕士研究生,主要从事污损文件检验技术的研究。Tel:18941630963;E-mail:fengchao001@126.com

摘要

目的 考察印章印文与激光打印字迹交叉部位的笔画增宽现象,得到朱墨时序判断依据。方法 制作两种朱墨时序的实验样本,在VSC-6000文检仪下观察,读数显微镜在相同放大倍率测量,记录增宽度,比较同种品牌印文色料在两种时序下笔画的增宽度。结果 相同保存条件下同种品牌印文色料不同时序盖印的实验样本都有增宽现象,先墨后朱时序下增宽度较大。结论 该方法可以作为朱墨时序判断依据。

关键词: 激光打印; 盖印印文; 朱墨时序
中图分类号:DF794.2 文献标志码:A 文章编号:1008-3650(2012)02-0035-04
The research of sequence determination of seal and printed characters by measuring the stroke width
FENG Chao, LIU Kun-ming, LI Jing
China Criminal Police College, Shenyang 110845, China
Abstract

Objective To explore the width changes of stroke of characters printed by laser printer and provide basis for sequence determination of seal and printed characters.Methods The cross area of seal stamp and character stroke was observed with VSC-6000 and the width of character stroke was measured.Results The width of character stroke increased in the case of the character was printed first.Conclusion The measurement of width of character stroke can provide basis for sequence determination of seal and characters.

Keyword: printing; seal; sequence

随着办公自动化设备的发展, 激光打印机作为光、电、机一体化的输出设备取代各种书写文件[1], 在侦查办案部门经常出现关于朱墨时序的案件需要鉴定。目前对盖印印文与打印字迹朱墨时序的检验, 主要是通过立体显微镜观察交叉部位、荧光显微镜检验法来判断[2], 而通过激光打印字迹与印文交叉部位变宽的现象进行研究判断尚少见报道。本文是对激光打印机打印字迹与印文交叉部位的笔画宽度测量数据进行实验研究。

1 材料和方法

选取激光打印机(HP-P1007型号)、读数显微镜、文检仪VSC-6000等。 A4打印纸, 印泥、原子印油(见表1), 印章, 打印墨粉等。

表1 色料信息

样本制作:使用HP-P1007型号激光打印机、3种不同品牌的印泥和3种印油, 采取两种朱墨时序即先打印后盖印、先盖印后打印的搭配组合, 分别制作盖印实验样本, 并在相同条件下保存[3]。

2011年3月8日、3月14日、6月16日, 共制作3次不同朱墨时序36份历时样本, 分别在10d、20d、30d、50d、77d、130d, 每种品牌印泥、印油两种朱墨时序盖印, 分别标记与印文色料交叉笔画相同部位的6~10个点, 用微型针选好笔画边缘两测量端点, 进行读数显微观察测量, 并把测量结果记录下来, 进行列表统计归纳分析。将每种品牌盖印的3次样本对应笔画宽度与初始测量笔画的宽度分别做差再取平均值, 即笔画平均增宽度=(测量笔画宽度-初始笔画宽度)/N, N为每次测量所取点的个数。将笔画平均增宽度和印章印文的胶着现象作为实验考查朱墨时序的依据, 并分别给出同一品牌印泥、印油, 两种朱墨时序下笔画平均增宽随时间的变化曲线, 来研究朱墨时序。

2 结 果
2.1 测量样本打印文字与印泥交叉部位的笔画增宽长度

对3次制作的样本所标记的点进行逐次测量, 记录所测量的结果, 并计算平均增宽值。其中1#印泥和6#印油在不同时序下的笔画宽度测量值见表2、3。测量两种朱墨时序其中1#印泥和6#印油盖印初始笔画宽度标准偏差数据见表4、5。

表2 1#印泥盖印两种时序交叉部位墨粉笔画增宽长度(单位:mm)
表3 6#印油盖印两种时序交叉部位墨粉笔画增宽长度(单位:mm)
表4 1#印泥盖印两种时序交叉笔画原始宽度及标准偏差
表5 6#印油盖印不同朱墨时序交叉部位墨粉笔画原始宽度及标准偏差

由表2~表5可知, 读数显微镜测量原始笔画宽度的数据相对偏差在0.01以内, 表明该实验数据精确度较高, 有实际操作的可行性。

2.2 激光打印文字与同种印文色料交叉部位的笔画变化

实验结果表明, 激光打印文字与同种印文色料交叉部位的笔画变化情况如下:(1)同型号激光打印机打印文字与印泥交叉部位, 在先朱后墨与先墨后朱的两种时序下, 打印完成后没有立即出现胶着现象, 一段时间后出现; 先墨后朱较先朱后墨时序出现胶着的现象早。先朱后墨条件下, 印文经打印机定影显影时, 墨粉不完全附着在印文色料, 且互融时间较长增宽度变化较小; 先墨后朱条件下, 字迹附着在纸面上, 且与盖印印文完全接触, 且互融较快, 增宽度变化较大, 墨迹笔画伴有明显的增宽。

(2)由笔画增宽度曲线来看, 打印文字与印泥、印油印文交叉部位的笔画均出现增宽的现象, 在前10天内迅速增宽, 后趋于平衡; 两种时序的印泥印文与笔画交叉部位, 墨迹增宽的程度相差较大, 相同时间间隔, 先朱后墨增宽程度较先墨后朱时序小; 印油印文盖印, 两种时序增宽程度较接近, 最后平衡点较接近。

(3)实验中发现普遍存在一种现象, 即先盖印印泥印文后打印墨粉字迹笔画断笔不完整, 有“ 红斑” , 先盖印油印文再打印的文字较完整; 先打印墨粉字迹后盖印文, 墨粉笔画完整无缺[4]。印泥印文含有油质较多, 在打印过程中, 硒鼓上显影时字迹是完整的, 在转印或定影过程中, 墨粉与印文色料结合不充分而被硒鼓或定影辊带走常出现笔画断笔或残缺。

(4)通过观察读数显微镜测量发现交叉部位的笔画有胶着现象并增宽, 笔画增宽随朱墨交叉形成时间的间隔而变化。激光打印形成的墨粉字迹笔画, 墨粉颗粒聚集状态明显, 形成朱墨时序时, 印文色料中的油质对墨粉有一定的融解作用, 使墨粉字迹的立体感降低, 出现如胶质的糊状, 反光增强如同镜面反射, 即为胶着现象。

实验还发现, 两种朱墨时序条件下, 每种色料盖印, 均出现有胶着现象, 其中先墨后朱时序下, 同种色料样本在第2d时均开始出现胶着现象; 先朱后墨时序下, 同种色料盖印第5d时观察出现胶着现象。如图1、2所示, 同种色料先墨后朱条件下初始状态与一个月时样本文检仪拍照表观特征对比, 笔画出现增宽。当然不否定本实验使用读数显微镜的实验还存在误差, 因此需要进一步深入实验进行探论。

HP-P1007型激光打印机打印同种印文色料在不同朱墨时序盖印条件下在交叉笔画, 二者均出现了笔画墨迹增宽的现象, 但是增宽度不同(见图2~图8)。

图1 初始状态

图2 一个月时状态

根据图3至图8增宽度曲线结果, 在有合适比对样本的同种色料盖印条件下采用增宽度测量, 可以根据不同盖印时间相同色料笔画增宽率作为判断检材印文的相对形成时间的有效依据。

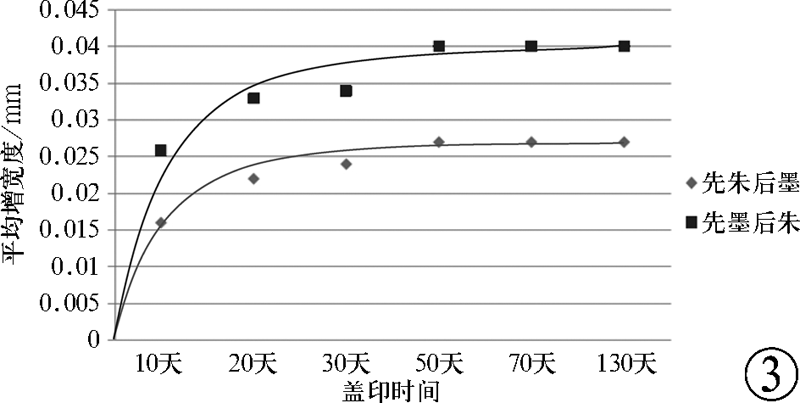

图3 1#印泥盖印交叉部位墨粉笔画平均增宽度曲线

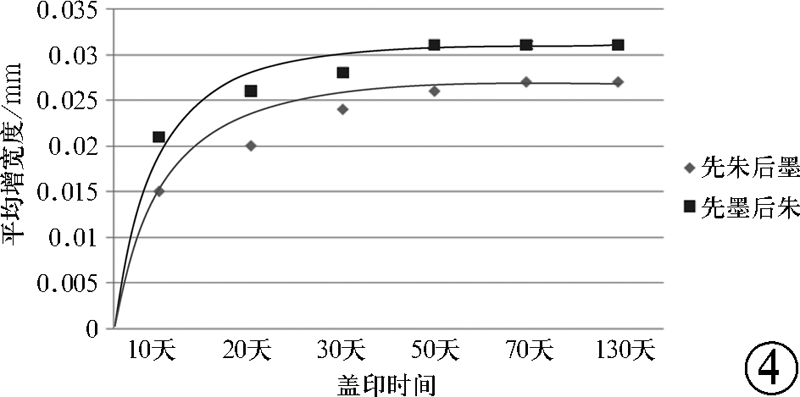

图4 2#印泥盖印交叉部位墨粉笔画平均增宽度曲线

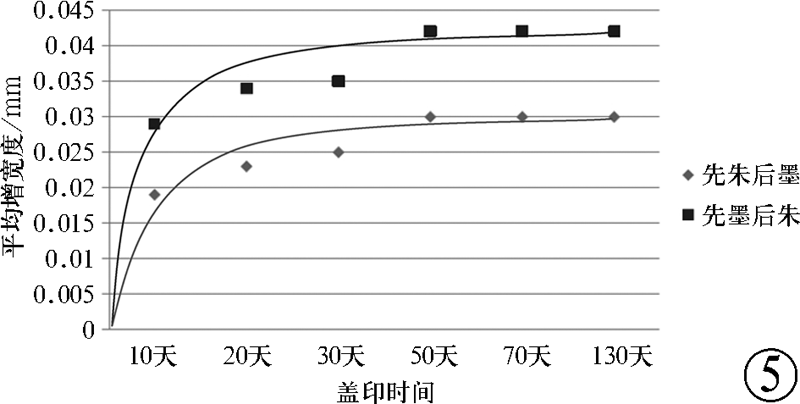

图5 3#印泥盖印交叉部位墨粉笔画平均增宽度曲线

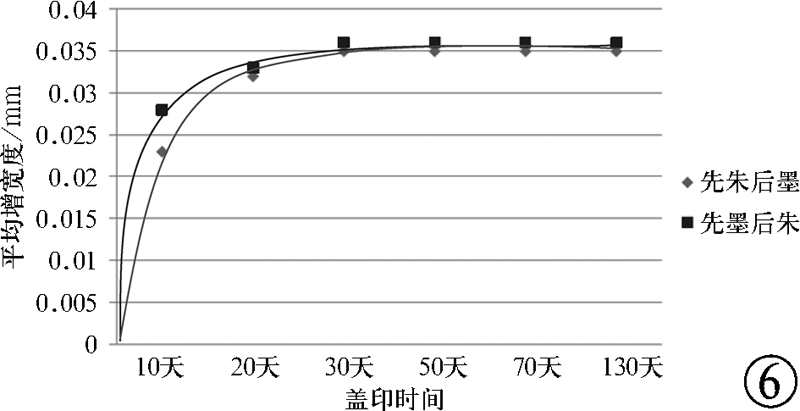

图6 4#印油盖印交叉部位墨粉笔画平均增宽度曲线

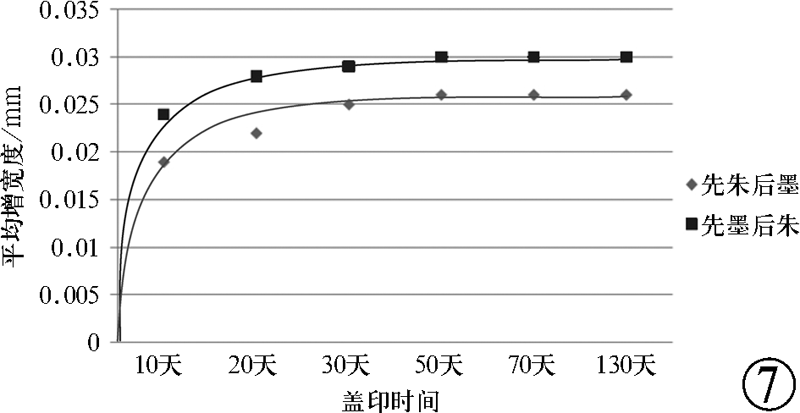

图7 5#印油盖印交叉部位墨粉笔画平均增宽度曲线

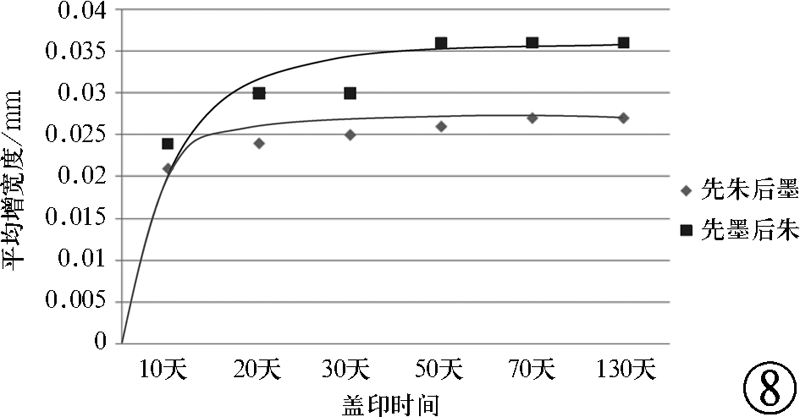

图8 6#印油盖印交叉部位墨粉笔画平均增宽度曲线

3 讨 论

(1)激光打印机是光、机、电一体化且高度自动化的计算机输出设备, 它的基本工作原理是把载有计算机输出信息的激光束扫描到光电导体上, 形成与之相对应的静电潜像, 经过显影, 将使带负电的墨粉在光电导体表面变成墨粉像[5]。墨粉像再被转印到打印纸上后再经定影, 墨粉中的树脂熔化形成字迹。激光打印机打印的字迹笔画在放大镜下观察, 是由细小墨粉颗粒堆积而成。

印泥的主要成分分为颜料, 蓖麻油, 艾绒等, 几乎不溶于水, 流动性差。印章捺印印文是印泥的反映体, 含油脂; 红色原子印油的主要成分是颜料, 稀释剂, 渗透剂, 分散剂, 增塑剂等; 打印墨粉主要是由树脂, 碳黑, 磁性氧化铁, 润滑剂, 增塑剂等。本研究是通过统计墨粉在同种品牌印泥和原子印油在不同朱墨时序下扩散的程度不同来给出随时间变化的趋势曲线, 进一步来判断朱墨时序。

印泥、印油、激光打印机墨粉, 均属于干性或粘稠状色料, 渗透性较差, 在朱墨形成时序之初, 后形成的色料覆盖在先形成的色料之上表现出朱墨两种色料较明显的层次关系; 由于色料的理化性质相近, 双方色料会逐渐互融, 就会出现墨粉字迹因被融解而发生扩散, 使墨迹宽度增加。墨粉在同种色料在不同朱墨时序下扩散的程度不同来给出随时间变化的趋势曲线。

(2)实验结果误差的影响因素主要有:温度, 适度; 打印机打印效果、墨迹的浓淡程度; 同品牌印文色料条件下的印章盖印压力、浓淡程度等[6]。

综上所述, 实验数据及增宽曲线表明:相同保存条件下, 两种朱墨时序, 原子印油盖印墨粉笔画增宽度在15d达到最大值并保持不变, 印泥盖印墨粉笔画增宽度在20d达到最大值并保持不变; 同种品牌印文色料先朱后墨与先墨后朱两种时序下墨粉笔画都有增宽, 先墨后朱时序比先朱后墨时序下平衡后增宽度值大0.01mm~0.015mm先墨后朱时序条件下墨粉笔画增宽度较先朱后墨增宽度大。因此, 测量笔画增宽度可以作为判断朱墨时序的有效方法。

The authors have declared that no competing interests exist.

参考文献
[1] 钱煌贵. 激光打印机打印文件形成时间的研究[J]. 法医学杂志, 2000: 45-47. [本文引用:1]
[2] 周云玲, 胡爱华. 目前文件检验工作中面临的难点问题[J]. 刑事技术, 2007(1): 39-40. [本文引用:1]
[3] 暴仁. 判定复印打印文字与印文交叉时序的初步研究[J]. 中国刑警学院学报, 1997(4). [本文引用:1]
[4] 胡向阳, 姚慧芳. 运用高倍显微镜判断朱墨时序的方法[J]. 刑事技术, 2008(3): 29-31. [本文引用:1]
[5] 冯毅, 李德桂. 打印机完全手册[M]. 北京: 中国电力出版社, 2000: 20-23. [本文引用:1]
[6] 刘文. 刑事科学技术大全: 刑事科学技术总论[M]. 北京: 中国人民公安大学出版社, 2003: 106-140. [本文引用:1]
