液压钢筋钳^[1]又称液压钳或液压剪, 是由手柄、液压装置、钳头和钳刃构成。上手柄是一个活动手柄, 下手柄与液压装置及钳头固定在一起。钳头虎口内上下各装有一个钳刃, 下钳刃在液压装置的推动下可以携进和撤出。其钳刃剪切物件直径范围在ϕ 4mm~22mm内。

剪切物件时, 先将液压装置上的油路开关关紧, 然后扳动上手柄, 液压装置开始工作, 其内的油压推动大活塞携进钳刃, 上下钳刃完成剪切作用。剪断物品后, 将液压装置上的油路开关打开, 下刃即撤出。

钳头虎口内的上下钳刃材料是碳素工具钢(T8或T10), 经刨或铣加工成形, 之后热处理, 整体淬火, 洛式硬度达HRC60左右。钳刃部只有剪切刃口, 无夹持面。从侧面形上看, 钳刃上部呈正方形, 下部呈三角形。钳刃末端放大观察, 分为左右两个刃侧、左右两个刃口和中间的刃顶。刃侧系机加工一次形成, 所以为单坡刃侧。 上下两刃可更换、调整。液压钢筋钳钳刃闭合时, 上、下两刃刃侧所构成的咬合角α 为150° , 里侧咬合角和外侧咬合角相等。新钳上下两钳刃咬合时上、下刃顶、刃口位置重合为对等咬合; 使用一段时间的液压钢筋钳, 上下两钳刃咬合时, 上、下刃顶、刃口位置错开为非对等咬合。在实际情况中, 往往钳刃呈局部偏移状态, 一般多为非对等咬合, 咬合间隙一般较大。在立体显微镜下观察, 上下钳刃正反两面刃侧上均有明显的横向铣床加工花纹(见图1~图4)。

图1

	Figure Option ViewDownloadNew Window

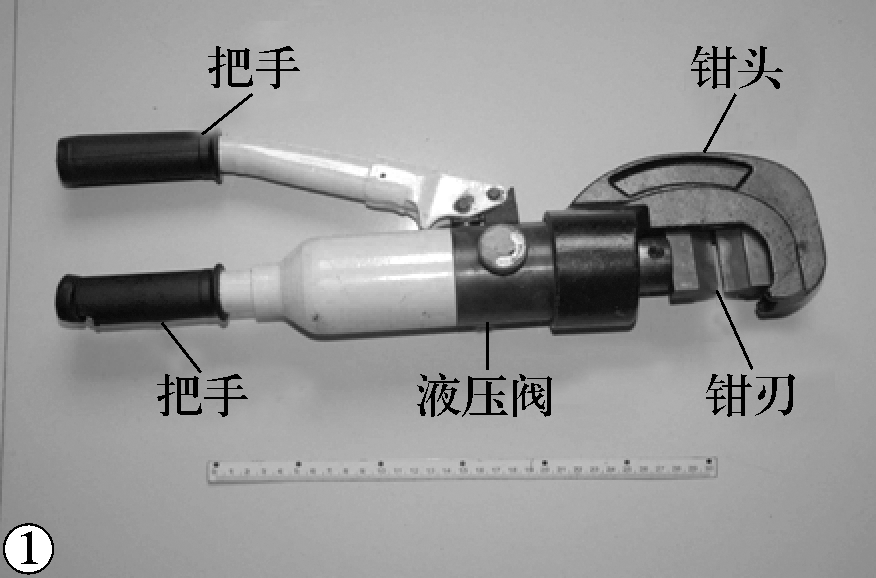

	图1 液压钢筋钳结构

图2

	Figure Option ViewDownloadNew Window

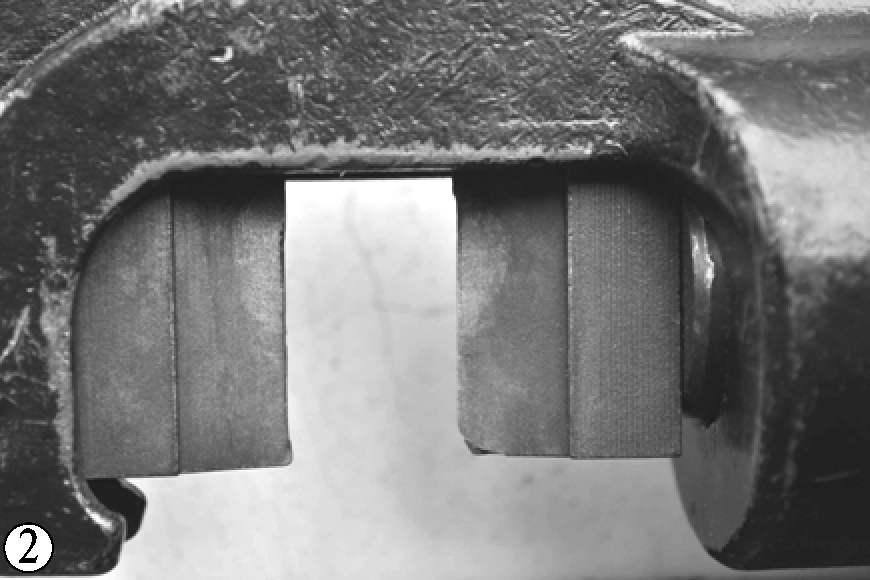

	图2 上下钳刃正面照片

图3

	Figure Option ViewDownloadNew Window

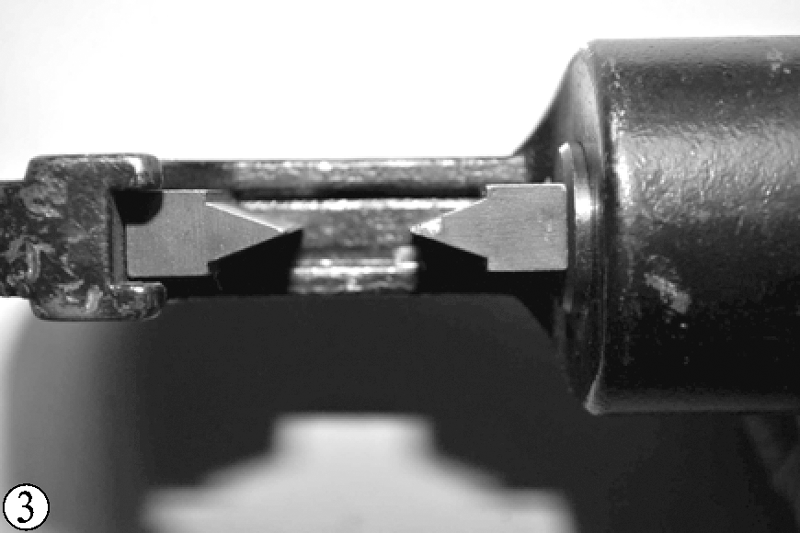

	图3 上下钳刃侧面照片

图4

	Figure Option ViewDownloadNew Window

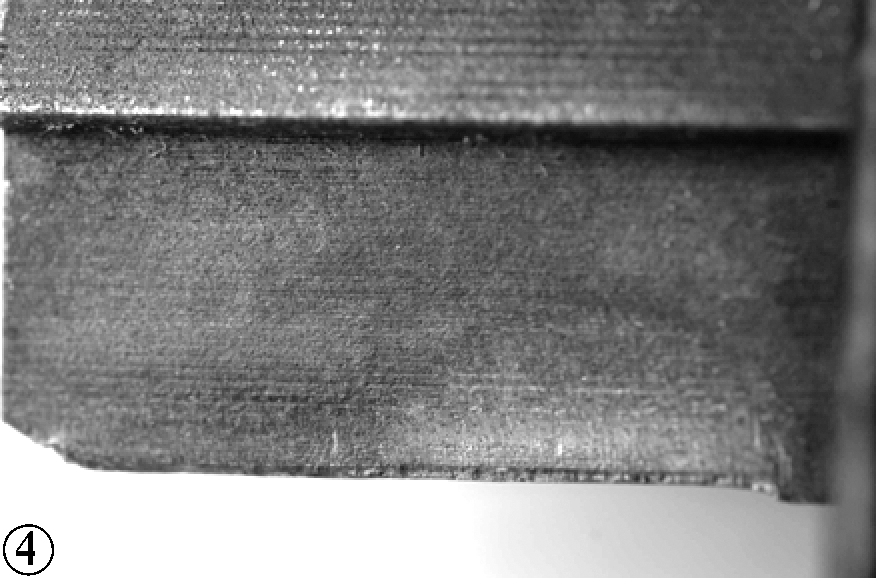

	图4 刃侧上有横向的铣床加工纹线

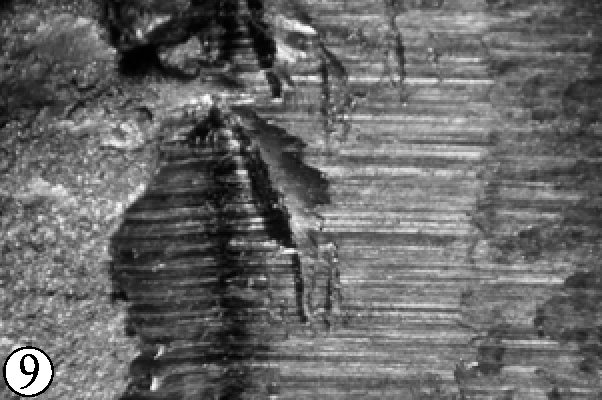

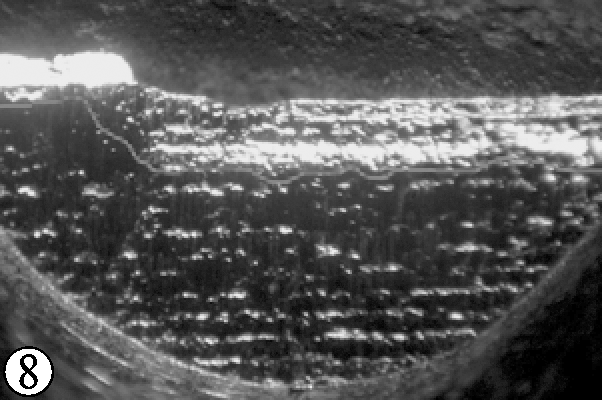

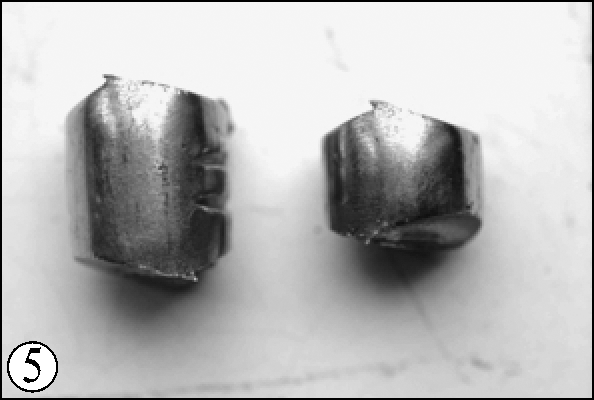

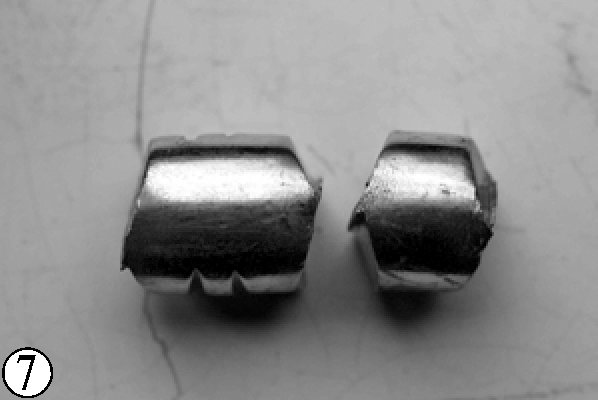

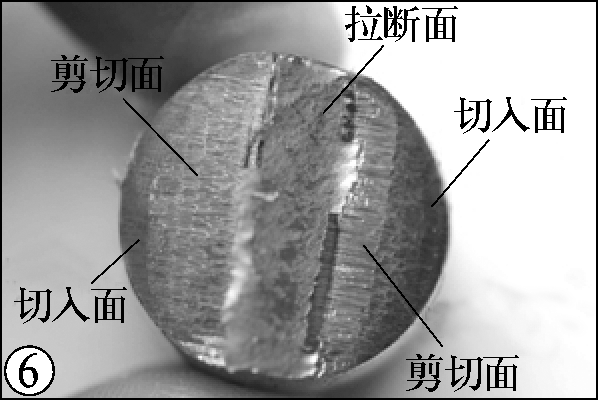

判断液压钢筋钳的依据是:断线钳剪切直径ϕ 16mm以上, 硬度大于HRC30的线材很难完成或完成不了; 而液压钢筋钳能够剪切直径在ϕ 16mm~22mm, 硬度在HRC30-HRC50的线材。因为液压钢筋钳上下两刃的推挤作用很大, 所以断头断端面上的拉断面较宽, 而断线钳剪切断端面上的拉断面相对较窄, 两者工具及痕迹反映的区别见表1、表2和图 11~图14。

表1

表1

表1 液压钢筋钳与断线钳的比较 比较内容 液压钢筋钳 断线钳 剪切直径范围 ϕ 4mm~22mm ϕ 2mm~16mm 剪切硬度范围 小于HRC50 小于HRC30 钳刃咬合角 150° 120° 刃侧加工花纹 横向铣纹 纵向或斜向磨擦纹、车刮纹或铣纹

表1 液压钢筋钳与断线钳的比较

表2

表2

表2 液压钢筋钳与断线钳钳剪痕迹的区别 区别内容 液压钢筋钳 断线钳 断头直径范围 ϕ 4mm~22mm ϕ 2mm~16mm 断头峰角大小 150° 120° 断端面上拉断面宽窄 宽 窄 刃侧加工痕迹 横向线痕且较粗大 纵向或斜向线痕

表2 液压钢筋钳与断线钳钳剪痕迹的区别

图11

	Figure Option ViewDownloadNew Window

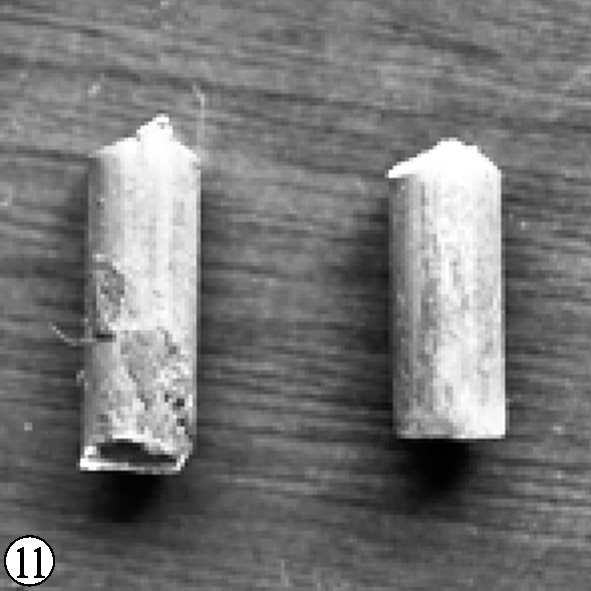

	图11 断线钳剪切断头侧面形状

图12

	Figure Option ViewDownloadNew Window

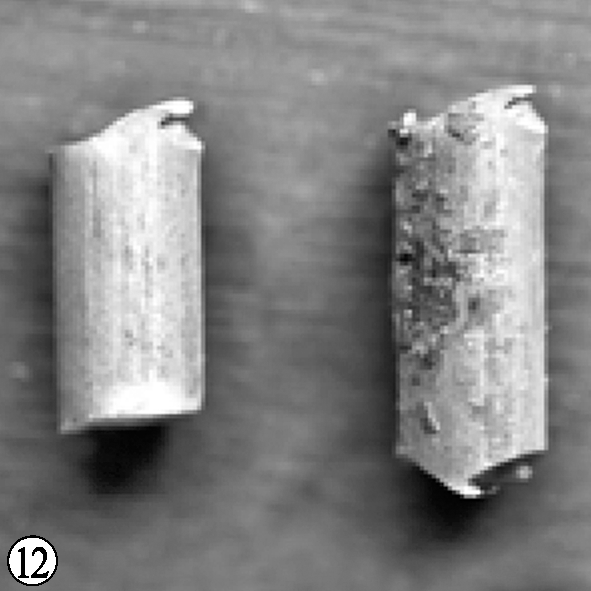

	图12 液压钢筋钳剪切断头侧面形状

图13

	Figure Option ViewDownloadNew Window

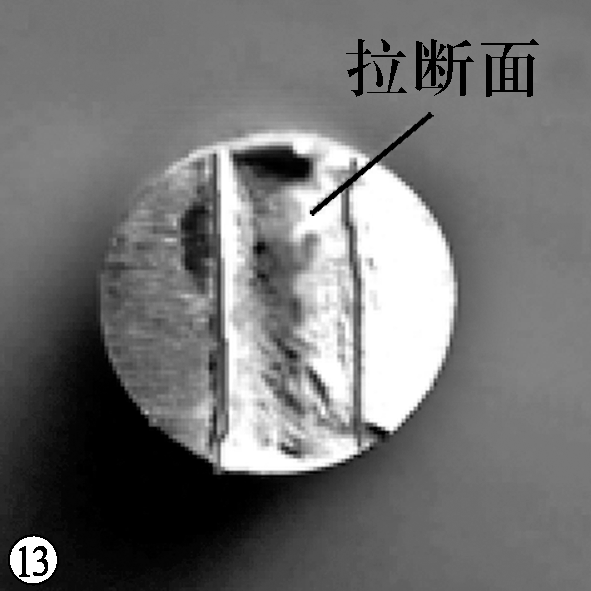

	图13 断线钳剪切断头端面

图14

	Figure Option ViewDownloadNew Window

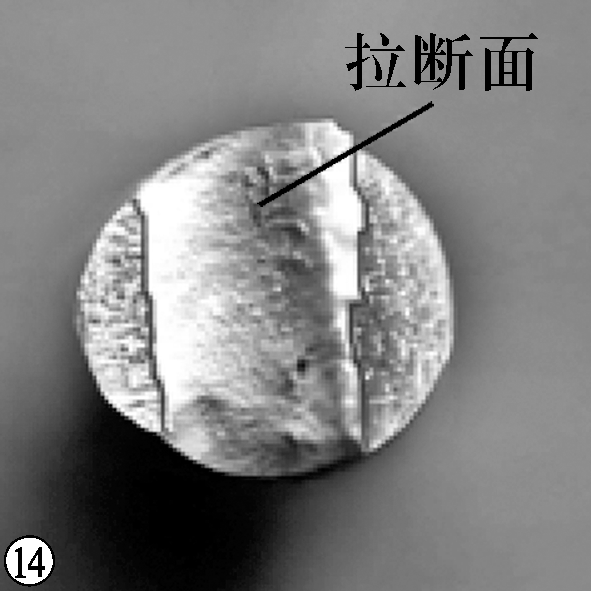

	图14 液压钢筋钳剪切断头端面

某年5月31日, 某市路边发生一起盗窃摩托车案件。犯罪嫌疑人使用一把液压钢筋钳(型号YQ-20A)剪切一辆摩托车后轮上的钢质U型锁锁梁, 被群众发现后逃跑, 作案工具丢弃在路边, 案犯后被抓获, 但不交代作案情况, 并不承认作案工具是其所有。技术员提取了该液压钢筋钳钳身上的一枚犯罪手印, 经比对认定系该犯罪嫌疑人所留。提取了现场U型锁锁梁断头作为检材, 用该液压钢筋钳在同类客体上制作了剪切样本, 经特征对照比对和线条结合比对, 认定现场U型锁断头端面上的痕迹是送检的该液压钢筋钳所形成(见图15)。从而形成了证据锁链, 最终将犯罪嫌疑人成功起诉。

图15

	Figure Option ViewDownloadNew Window

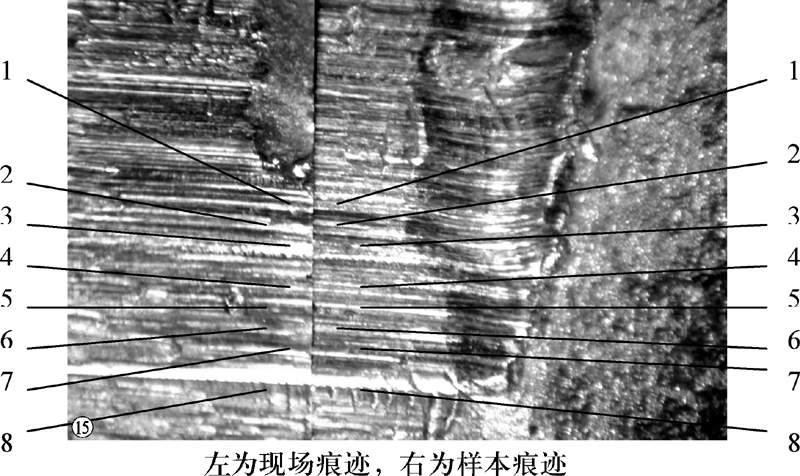

	图15 特征线条结合照片
